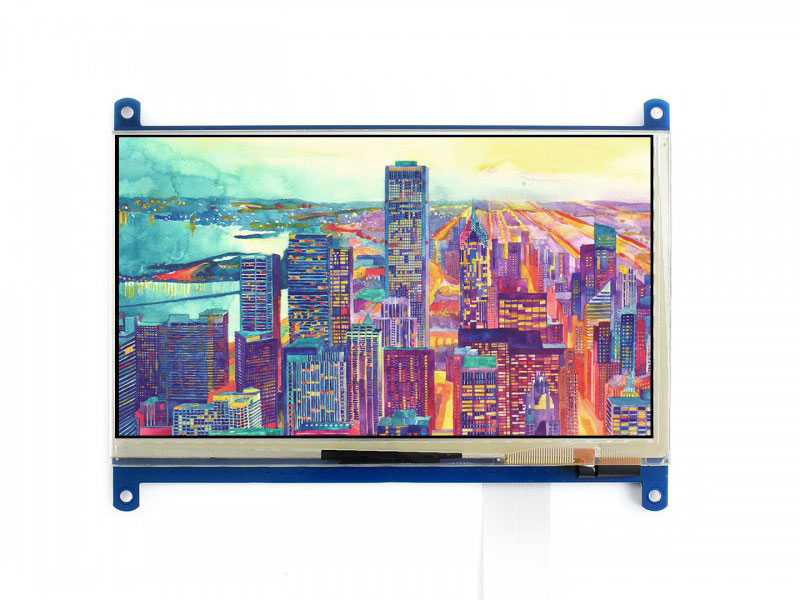

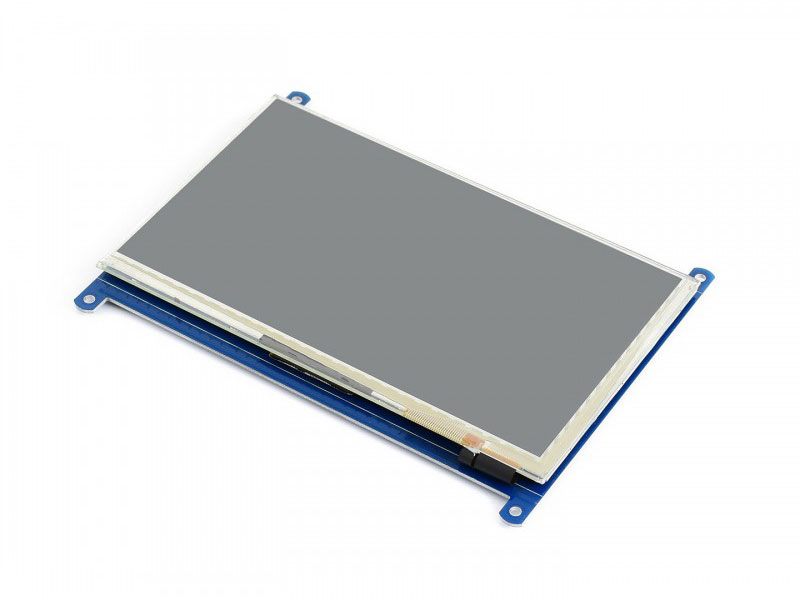

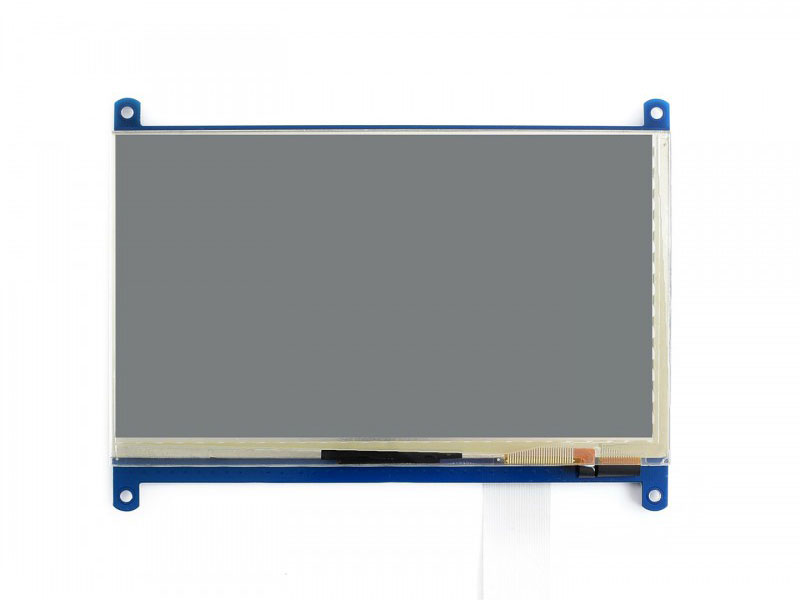

7.0" емкостной сенсорный дисплей 1024x600 точек от Waveshare

код: ASC215

7.0" емкостной сенсорный дисплей 1024x600 точек от Waveshare

Доставка по Украине
Мы отправляем заказы "Новой Почтой" по Украине. Также возможен самовывоз из нашего магазина
6 месяцев гарантии
Мы даем гарантию на любой товар приобретенный в нашем магазине:
6 месяцев на товары, кроме батареек и аккумуляторов
14 дней на батарейки и аккумуляторы
В случае наступления гарантийного случая товар бесплатно ремонтируется, меняется на аналогичный или возвращается полная сумма его стоимости
Внимательно ознакомьтесь с условиями гарантии
Проконсультируем до и после продажи.
Вы можете задавать вопросы письменно по e-mail или по контактным телефонам нашего магазина

2365 грн

ожидается

Сообщить

	11
	голосовать

Описание
Отзывы (14)
Задать вопрос

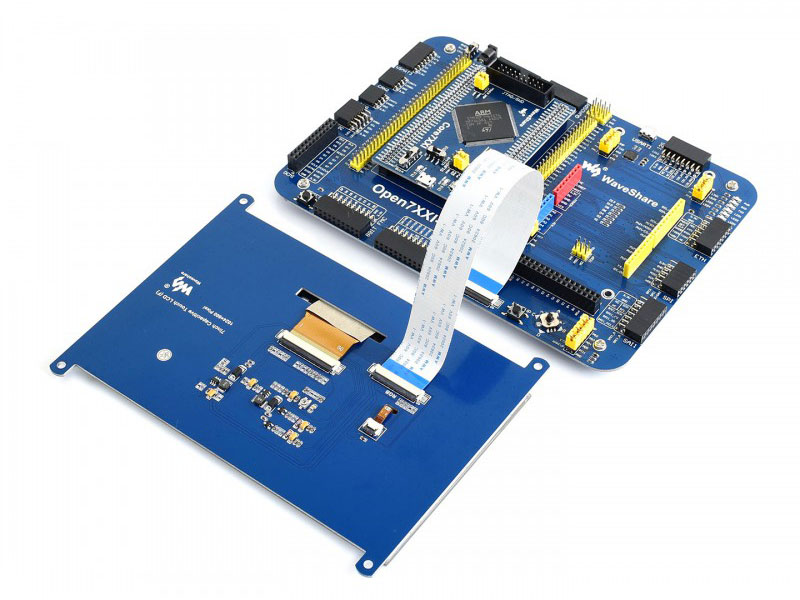

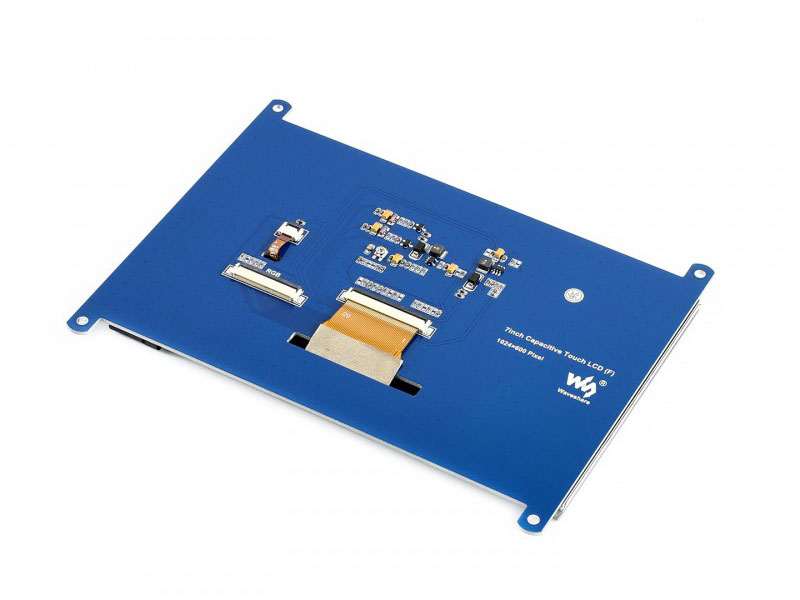

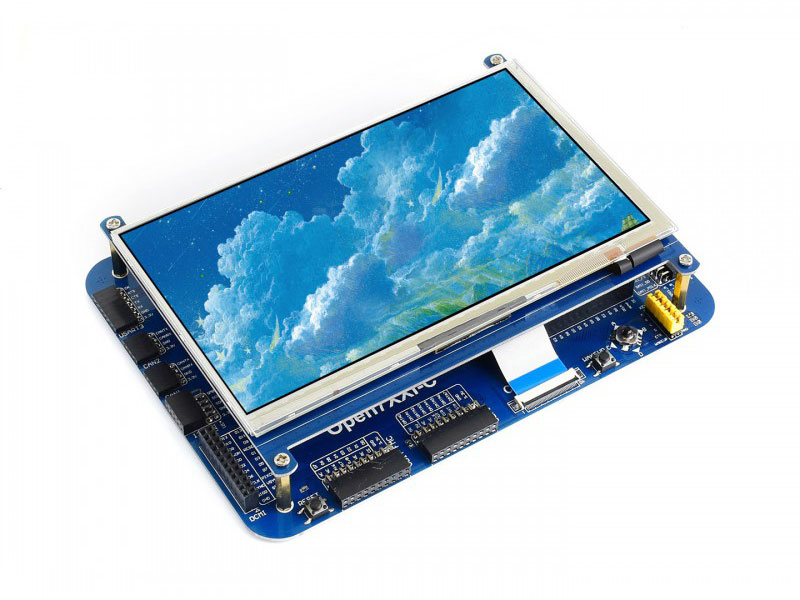

Высококачественный емкостной дисплей со встроенным touch-контроллером (GT911) поддерживающем мульти-тач, разрешение 1024х600. Интерфейс - 40 пиновый RGB (по 8 бит на каждый цвет).

Код производителя: 11468, 7inch Capacitive Touch LCD (F)

Характеристики:

тип LCD: TFT
интерфейс: 24битный RGB
сенсорный контроллер: GT911
тип сенсорной панели: емкостная (5 касаний)
подсветка: светодиодная
размеры: 154.21 х 85.92 мм
зернистость: 0.0502 х 0.1432 мм
разрешение: 1024 х 600
рабочее напряжение: 3.0 - 3.6В
производитель: Waveshare

Ссылки:

Wiki (схема, даташит, примеры кода)

Распиновка разъема подключения:

PIN NO.	SYMBOL	DESCRIPTION	Type	FUNCTION
1	BL_VDD	Power positive	Power	Backlight power, connects to 5V power supply
2	BL_VDD	Power positive		Backlight power, connects to 5V power supply
3	GND	Ground		GND
4	VDD	Power positive		Connects to 3.3V power supply
5	R0	Data pin	Input	Red data
6	R1
7	R2
8	R3
9	R4
10	R5
11	R6
12	R7
13	G0	Data pin	Input	Green data
14	G1
15	G2
16	G3
17	G4
18	G5
19	G6
20	G7
21	B0	Data pin	Input	Blue data
22	B1
23	B2
24	B3
25	B4
26	B5
27	B6
28	B7
29	GND	Ground	Power	GND
30	DCLK	LCD clock	Input	LCD clock signal
31	DISP	Backlight control enable	Input	Enabled/Disable backlight control
32	HSYNC	Horizontal Synchronization	Input	Horizontal Synchronization signal input
33	VSYNC	Vertical Synchronization	Input	Vertical Synchronization signal input
34	DE	Control mode selection	Input	DE = 0 : SYNC mode DE = 1 : DE mode
35	PWM	Backlight brightness adjustment	Input	PWM signal for adjusting backlight
36	GND	Ground	Power	GND
37	I2C_SDA	I2C data	Input/Output	I2C data pin, read/write data
38	I2C_SCL	I2C clock	Input	I2C clock pin
39	CAP_RST	Reset	Input	Reset the TP controller
40	CAP_INT	Interrupt	Output	External touch interrupt

Ссылки:

Wiki (схема, даташит, примеры кода)

Отзывы покупателей про 7.0" емкостной сенсорный дисплей 1024x600 точек от Waveshare

KosyLab (28.07.2022)

Який там графічний контролер ? Як з ним працювать ?

Ответить

admin (29.07.2022)

Доброго дня. На сторінці товару є посилання на Wiki.

Ответить

Сергей (02.05.2020)

Будьте внимательны!
На дисплее может быть установлен тач GT811!
В описании товара полезно указать что есть две версии дисплея.

Ответить

Михаил (30.07.2019)

Возможно ли его подключить к ардуино?

Ответить

admin (31.07.2019)

У контроллера недостаточно ресурсов для работы с данным дисплеем.

Ответить

Михаил (31.07.2019)

Есть ли контроллеры который могут работать с большим дисплеем и с большим количеством датчиков?

Ответить

admin (31.07.2019)

Да. Например - https://arduino.ua/prod1880-plata-razrabotchika-stm32-nucleo-144-na-stm23f746zgt6

Ответить

Михаил (31.07.2019)

Это ардуино, или другой контроллер? И можно ли его подключить и запрограммировать как ардуино ?

Ответить

admin (01.08.2019)

Это другой контроллер, но его можно программировать из среды разработки Arduino IDE.

Ответить

Andrey (16.03.2019)

Этот дисплей можно подключить к Raspberry-PI на прямую?

Ответить

admin (18.03.2019)

Можно но очень проблематично...

Ответить

Виталий (30.03.2018)

Шлейф в комплекте таки есть. Еще и 20-сантиметровый зачем-то. А вот разъема под шлейф нет. Нужно докупать 40-пиновый с шагом 0.5 мм.

Ответить

Андрей (05.06.2017)

В комплект поставки входит RGB шлейф?

Ответить

admin (07.06.2017)

Не входит.

Ответить
