Плата разработчика Arduino UNO+WiFi R3

код: DPC263

Доставка по Украине
Мы отправляем заказы "Новой Почтой" по Украине. Также возможен самовывоз из нашего магазина
6 месяцев гарантии
Мы даем гарантию на любой товар приобретенный в нашем магазине:
6 месяцев на товары, кроме батареек и аккумуляторов
14 дней на батарейки и аккумуляторы
В случае наступления гарантийного случая товар бесплатно ремонтируется, меняется на аналогичный или возвращается полная сумма его стоимости
Внимательно ознакомьтесь с условиями гарантии
Проконсультируем до и после продажи.
Вы можете задавать вопросы письменно по e-mail или по контактным телефонам нашего магазина

Теги: WiFi ESP8266 AVR Arduino

360 грн

в наличии

Купить в один клик

	16
	голосовать

Нашли дешевле?

Описание
Отзывы (14)
Задать вопрос

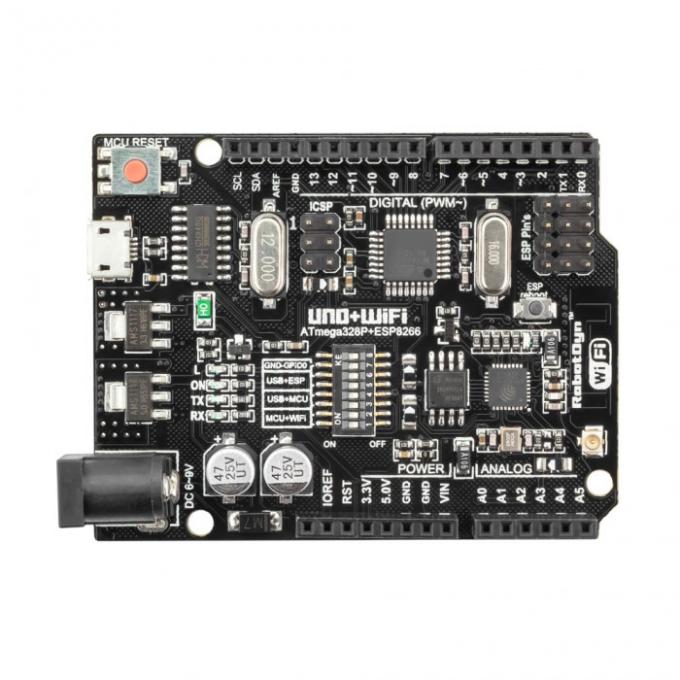

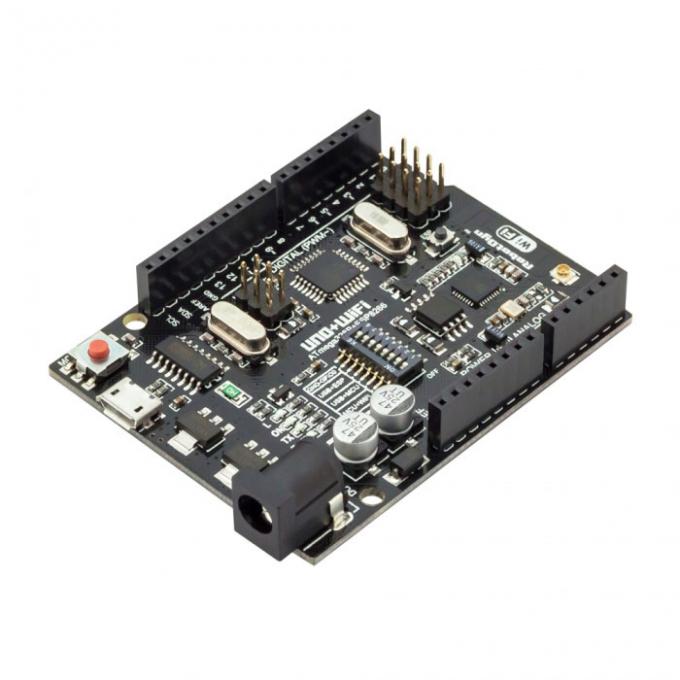

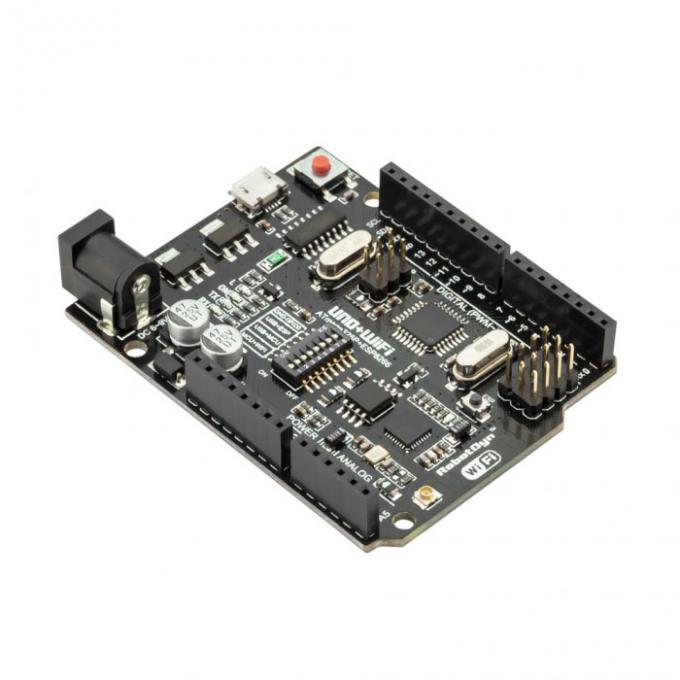

Интересная платка на которой интегрированы классический контроллер Arduino UNO и Wi-Fi модуль на ESP8266 с 8Mb flash памяти. Обе части могут работать как совместно так и абсолютно независимо. Режим работы обоих контроллеров задается переключателем. Программировать оба контроллеров можно из среды разработки Arduino IDE.

Для перевода ESP8266 в режим программирования нужно нажать кнопку "ESP Reboot".

Режим работы платы задается переключателем. Переключатель режимов работы:

Режим работы	1	2	3	4	5	6	7	8
CH340 подключен к ESP8266 (загрузка скетча)	Выкл	Выкл	Выкл	Выкл	Вкл	Вкл	Вкл	Не исп.
CH340 подключен к ESP8266 (работа)	Выкл	Выкл	Выкл	Выкл	Вкл	Вкл	Выкл	Не исп.
CH340 подключен к ATMega328 (загрузка скетча)	Выкл	Выкл	Вкл	Вкл	Выкл	Выкл	Выкл	Не исп.
ATMega328+ESP8266	Вкл	Вкл	Выкл	Выкл	Выкл	Выкл	Выкл	Не исп.
Независимая работа UNO и ESP8266	Выкл	Выкл	Выкл	Выкл	Выкл	Выкл	Выкл	Не исп.

Характеристики Arduino UNO:

Микроконтроллер ATmega328
Рабочее напряжение: 6-9 В
14 цифровых входов/выходов (6 из них ШИМ)
6 аналоговых входов
32 Кб Flash памяти
Частота 16 МГц

Характеристики ESP8266:

Объем flash памяти 8 Мб
поддержка WiFi протоколов 802.11 b/g/n
Wi-Fi Direct (P2P), soft-AP
встроенный стек TCP/IP
встроенный TR переключатель, balun, LNA, усилитель мощности и типа сети
встроенный PLL, регуляторы, и система управления питанием
выходная мощность +20.5 дБм в режиме 802.11b
поддержка диверсити антенн
ток утечки в выключенном состоянии до 10 мкА
пробуждение и отправка пакетов за время до 22 мс
потребление в режиме Standby до 1.0 мВт (DTIM3)

Даташит ESP8266

Пример скетча:

void setup()
{ Serial.begin(115200);
 pinMode(13,OUTPUT);
 delay(500);
 Serial.println("AT+CIPMUX=1");
 delay(2000);
 Serial.println("AT+CIPSERVER=1,5000");
 delay(2000);
 Serial.println("AT+CIPSTO=3600");
 delay(2000); }

 void loop()
 { while(Serial.available())
 { char Rdata;
 Rdata=Serial.read();
 if(Rdata=='A'|Rdata=='a')
 { digitalWrite(13,HIGH);
 delay(50); }
 else if(Rdata=='B'|Rdata=='b')
 { digitalWrite(13,LOW);
 delay(10);
 digitalWrite(13,HIGH);
 delay(10);
 digitalWrite(13,LOW); }
 else
 { digitalWrite(13,LOW); }
 }
 }

Отзывы покупателей про Плата разработчика Arduino UNO+WiFi R3

С# (10.02.2019)

Персонал супер.
Купил на днях, до этого с ардуино не когда ранее не работал.
Плата вроде норм, ни каких танцев с бубном(Windows 10).
За пару часов написал прожку, поднял своего Телеграмм бота, который считывает команды и шлет данные с датчиков.

Ответить

Игорь (21.11.2018)

С доставкой и обслуживанием все супер!
Но, просьба выложить хотя бы краткую инструкцию как с ней работать, так как запустить на ней веб сервер до сих пор не удалось. Хотя и переключателями работал.
И на макоси она не запускается, не тратьте время. После установки драйвера CH мак загружаться не будет, если подключена плата, а если загрузить макось и потом подключить, идет сбой ядра мака.
Очень жду инструкцию, хотя бы с кратким примером пошагово, как поднять свою сеть и при этом, в каком режиме и на какое устройство, я сейчас все гружу при выбранном Arduino Uno Wifi

Ответить

Сергей (16.11.2018)

Магазин работает отлично. Доставка быстрая, все соответствует описанию.
Правда я машинально купил не то, что хотел (а хотел 2560 с WiFi), но и этому применение нашел.
Кстати, к предыдущим сообщениям: для меня более оптимальным, чем работа через АТ-комманды, оказалось выделить для ESP часть задачи (работа с WiFi + MQTT), а через Serial идет обмен MQTT pub & sub в JSON.

Ответить

Роман (18.09.2018)

Подскажите пожалуйста какой мне нужен кабель чтобы залить скетч на плату, плату купил и потом увидел что здесь разъем кабеля отличается от обычной arduino uno.

Спасибо

Ответить

admin (18.09.2018)

Для платы нужен microUSB кабель

Ответить

Денис (01.06.2018)

Відмінна робота, та швидка доставка.
Дякую.!)

Ответить

Юрий (07.05.2018)

Не смог загрузить скетч в Ардуино студио на маке (Mac OS High Sierra 10.13.4) - не доступен серийный юсб порт, показываются только bluetooth порты. Установил драйвера с сайта robotdyn, проблема осталась.

Аналогичную плату заказывал на алиекспрессе, внешне пайка выглядит достойно, лед мигает (дефолтная программа работает).

Ответить

Юрий (08.05.2018)

Проблема была с драйвером под мак (еще ее не решил). Подключил к Arduino IDE на Raspbian, завелась сразу же, даже драйвера не надо было ставить.

Ответить

Макс (12.03.2018)

Плата не плохая, к Arduino UNO нареканий нет(пока), а вот что делать с ESP(WiFi) - не понятно: из-под Arduino его на "видно", "АТ" команды не понимает(ни при каких конфигурациях), ну разве что в "coopermine" режиме может через Serial общаться с Arduino, или в качестве автономного модуля что-то делать. Вообщем, о чем там думал разработчик/производитель - не понятно.

Ответить

admin (15.03.2018)

Для связи Arduino с ESP8266 на плате предусмотрены переключатели. При их правильной конфигурации обеспечивается связь контроллера Arduino и ESP8266.

Ответить

Денис (06.06.2018)

Можно подробней?

Ответить

admin (07.06.2018)

Нужно включить 1 и 2 переключатели и выключить оставшиеся.

Ответить

Денис (08.06.2018)

По типу Serial.write(); - Serial.read(); ?

Ответить

Андрей (29.09.2017)

Отличная пайка и цвет маски, с моими задачами справляется хорошо, недостатков не обнаружил, компанию благодарю за быстрое обслуживание.
