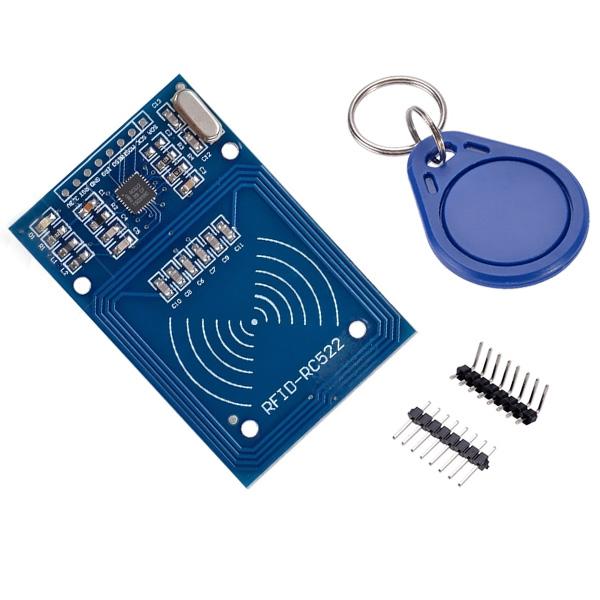

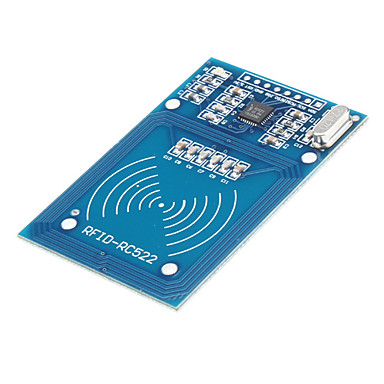

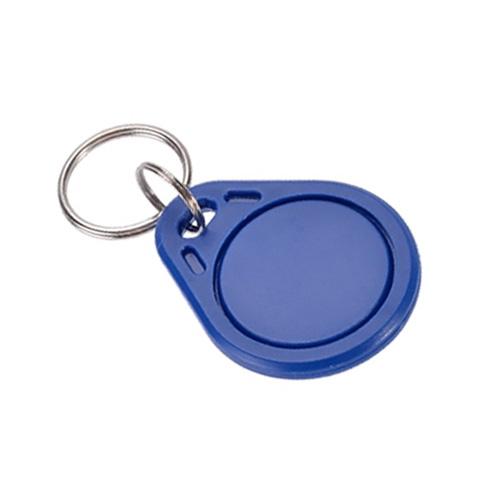

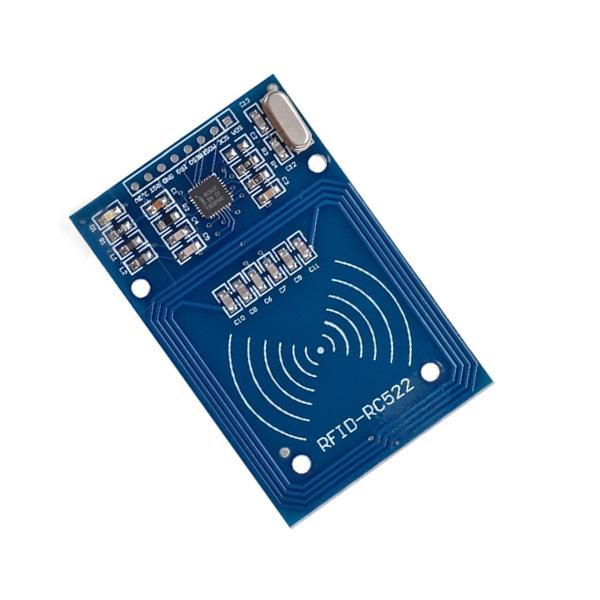

RFID-модуль 13.56 МГц с SPI-интерфейсом. Данный модуль может быть использован для различных радиолюбительких и коммерческих применений, в том числе контроля доступа, автоматической идентификации, робототехники, отслеживания вещей, платежных систем и т.д. В комплекте к модулю идет 2 RFID-метки — в виде карты и брелока.
Внимание! Цвет платы может отличаться от представленного на рисунке, так же модуль может поставляться с незапаянной гребенкой, в этом случае в комплекте будет прямая и Г-образные гребенки для самостоятельной пайки.
Основные характеристики:
Основан на микросхеме MFRC522
Напряжение питания: 3.3V
Потребляемый ток :13-26mA
В ждущем режиме: 10-13ma
В спящем режиме: менее 80 мкА
Рабочая частота: 13.56MHz
Дальность считывания: 0 ~ 60 мм
Интерфейс: SPI, максимальная скорость передачи 10МБит/с
Размер: 40мм х 60мм
Чтение и запись RFID-меток
Подключение:
Отзывы покупателей про RFID модуль RC522 с карточкой доступа для Arduino
Олексій (05.06.2023)
Модуль перестав читати мітки. Живлення на ньому є , підключено усе правильно.
В течении месяца купил три модуля, два из которых, оказались не рабочими. Единственный модуль, у которого спустя месяц полет нормальный, отличается от двух других типоразмером компонентов (0805 против 0402) и маркировкой на самой плате.
Купил модуль для проекта, с коробки начались "приколы": стандартные примеры библиотеки mrfc522.h типа DumpInfo отказывались работать и выбивали ошибку, мол не могут связаться с модулем.
Вначале я грешным делом подумал, что esp32 шалит, но затем чекнул работоспособность на Ардуино Нано и удостоверился, что модуль не пашет. В последнее время качество товара не радует.
Купил около 20 этих модулей для создания нескольких заданий в квест-комнате. Все они подключались к Arduino Pro Mini (5В). В итоге в процессе создания заданий модули начали умирать один за другим. Несколько дней танцев с бубнами и изучения вопроса показали следующее:
1. Питаие стабилизированно AMS1117 3.3В держится в пределах нормы ровно до загрузки Ардуино
2. Как только Ардуино загрузилась и начался обмен по SPI, питание на считывателе подскакивает. На разных платах по разному. У некоторых до 3.45 у некоторых до 3.8 !!!
3. Если приложить карточку считыватели ведут себя тоже не одинаково. Некоторые демонстрируют просадку по питанию до 0.1В некоторые наоборот подъем на 0.05-0.1В
Т.к. в даташите указан режим питания микросхемы 2.5-3.6В, при питании в 3.8В эти модуля горят просто на глазах. У меня из около 20 купленных живых осталось дай бог чтобы половина. Это всего лишь за неделю не очень интенсивного использования.
При этом у меня есть точно такой-же считыватель только купленный когда-то давно. Возможно в этом-же магазине и он не демонстрирует всех описанных выше приключений с питанием. На ногах у него всегда 3.3В. При чтении карточки просадка до 3.22.
Подозреваю, что в чипе должна была быть опторазвязка между внутренними цепями микросхемы и внешними пинами SPI интерфейса. Но в лучших традициях погони за ценой, ее там нет. Таким образом обычная Ардуино с уровнем логической единицы в 5В просто убивает эти модуля. 3.3-вольтовой Ардуинки у меня под рукой нет. Не могу описать поведение модуля, но почти уверен что в этом случае все будет ОК.
Как и у всех микросхем, выполненных по технологии CMOS, у данной микросхемы есть на каждом выводе защитные диоды. При подаче на интерфейсные выводы напряжения выше напряжения питания его избыток через защитные диоды выводится в источник питания. Следует заметить, что у RC522 напряжение цифровых сигналов не должно превышать напряжение источника питания. В Вашей ситуации достаточно ограничить ток через защитные диоды резисторами, включенными последовательно с каждой линией интерфейса SPI. В подобных микросхемах опторазвязка интерфейса управления не предусмотрена.
Кілька місяців нарікань не було - працював як і було задумано, але потім почалися "приколи"
- перестали зчитуватися картки
- не проходить ініцаілізація девайсу.
Перевіряв на Nano/Mega2560 - поведінка однакова. Живлення строго 3.3. Можливо причина в ресурсі самого девайсу, але досить неприємно, т.я. модуль не дожив навіть до стадії "завершення прототипу"
Отличный модуль, быстрая доставка. Поигрался, но в проект поставил не его, а более компактный и со 3.3в стабилизатором на борту - https://arduino.ua/index.php?productID=2079
По дальности уверенного считывания идентичны.
Писать не пробовал - только чтение карт, брелоков и меток
Корректно работает с mfrc522.h, rfid.h. С брелоками вообще проблем нет, пишет читает. Не получилось UID изменить, но это может особенность брелока. С картами сложно, UID читает но данные на карту категорически не хочет писать.
Дякую за швидку доставку! Все працює бездоганно. Хоч я під час паяння, цілком випадково, замкнув один конденсатор, гадав все, хана модулю, але нічого страшного на сталось, модуль RC522 вижив. Мій електронний замок з приводом центрального замку та з RFID ідентифікацією працює. Мінус один. Це SPI інтерфейс, забагато дротів, аж сім, шкода що I2C не зробили. Скетч та схему ще буду вдосконалювати.
Не подскажете, а бывают киты где сама карта (транспондер) в виде модуля? Мне например хочеться добавить кнопку по которой активировать тег. Можете подсказать что то?
Спасибо магазину, прислали Новой почтой довольно быстро.
Модуль рабочий, запустился "с пол оборота", паян качественно, претензий нет.
Но есть, на мое мнение, небольшие недостатки:
1. Если внимательно читать datasheet на чип, то там четко видно что у него нет толерантности по входам к 5-ти вольтовим ардуинкам,
2. Намертво "пропаян" режим обмена SPI, хотя чип поддерживает TWI (I2C) и TTL UART (USART), можно бы поставить несколько джамперов.
Карта и брелок, которые идут в комплекте, работают с NFC модулем. Проверено на Samsung A3 2016 и Samsung Gear S2 Classic. Также в интернете пишут, что работали с карточками московского метрополитена, а они читаются NFC модулем. Значит всё совместимо.
Работает.
Вот что распознал с моего телефона:
Card UID: 00 00 00 00 (заменил на нули)
Card SAK: 20
PICC type: PICC compliant with ISO/IEC 14443-4
Dumping memory contents not implemented for that PICC type.
Скажите пожалуйста, есть ли возможность узнать номер прошивки чипа в модуле? Поскольку в некоторых стоят чипы с неполноценным SPI, в следствии чего невозможно подключить несколько модулей к одной плате.
Купил 4 шт. Доставка, обслуживание как всегда супер!!! Но... все четыре прибора и брелки работают без проблем а карточка только одна записывается. Понимаю, что жлобство, но все-таки обидно ...
Модуль работает, как положено. Загрузил стандартную библиотеку:
- Считывает массив с брелка и карты
- Записывает метки
Легко подключается к Меге через ISP (у меня Gboard Pro)
День добрый можно ли с этим модулем использовать RFID карты 125 кГц, или RFID брелки 125 кГц?.
Или с данным модулем можно использовать карты и брелки который работают только на частоте 13.56 МГц?
