Микромодуль FM приемника TEA5767

код: AOC519

Доставка по Украине
Мы отправляем заказы "Новой Почтой" по Украине. Также возможен самовывоз из нашего магазина
6 месяцев гарантии
Мы даем гарантию на любой товар приобретенный в нашем магазине:
6 месяцев на товары, кроме батареек и аккумуляторов
14 дней на батарейки и аккумуляторы
В случае наступления гарантийного случая товар бесплатно ремонтируется, меняется на аналогичный или возвращается полная сумма его стоимости
Внимательно ознакомьтесь с условиями гарантии
Проконсультируем до и после продажи.
Вы можете задавать вопросы письменно по e-mail или по контактным телефонам нашего магазина

60 грн

в наличии

Купить в один клик

	12
	голосовать

Нашли дешевле?

Описание
Отзывы (4)
Задать вопрос

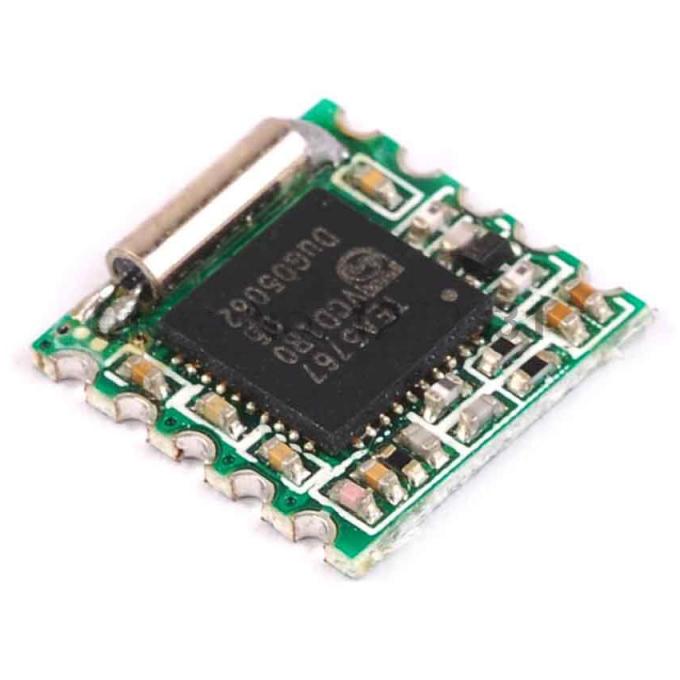

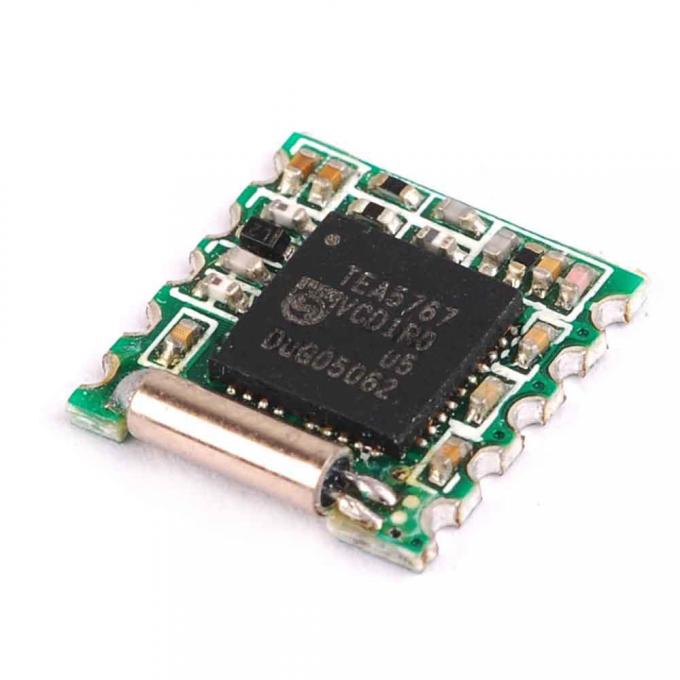

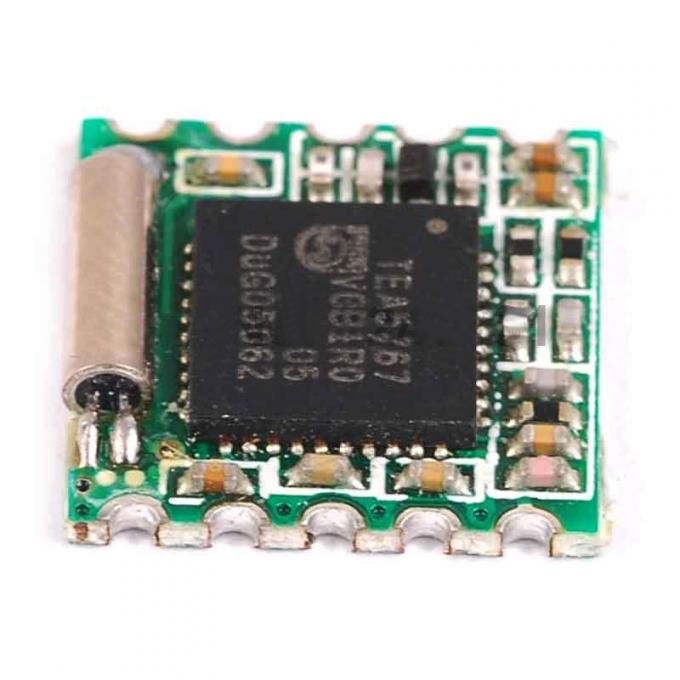

Малогабаритный модуль FM приемника с управлением по шине I2C построен на чипе TEA5767. Малые размеры и низкая потребляемая мощность позволяют использовать модуль для портативных устройств и устройств с автономным питанием. На базе этого модуля вы можете собрать цифровой стерео радиоприемник УКВ-FM диапазона. Управление режимами работы выполняется микроконтроллером по шине I2C соединяемой с контактами модуля. Модуль TEA5767 FM Stereo Radio работает совместно с модулем микроконтроллера собственного изготовления или распространенных модулей Arduino, Raspberry Pi и других марок. Требуется использование дополнительного звукового усилителя.

Особенности:

Малая потребляемая мощность. Модуль питается от источника 3.3В и потребляет ток 70мА-200мА
Помехоустойчивый дизайн платы
Режим AP + STA и В + STACan
Большой выбор управляющего программного обеспечения
Сертификация FCC/CE Authenticate
Широкий рабочий температурный диапазон: от -20 °С до 80°С

Характеристики:

Напряжение питания: 3.3 В - 5 В
Рабочий диапазон частот: 76-108 МГЦ
Размер: 11 х 12 мм
Защита от неправильной полярности питания: диод
Интерфейс: I2C
FM чип: TEA5767
I2C адрес: 0x70
Шаг выводов: 2мм

Ссылки:

Отзывы покупателей про Микромодуль FM приемника TEA5767

Вячеслав (10.12.2023)

Модуль у меня заработал, но далеко не сразу. Было бы весьма полезно указать не просто название самого чипа, но что это модуль RRD-102BC и привести именно его схему подключения: пины I2C должны быть подтянуты резисторами к питанию, подтянуть к земле следует 3 пина, не 2. Ещё ошибка в описании: адрес I2C должен быть 0x60, а не 0x70.

Ответить

Дмитрий (17.07.2021)

Действительно модуль очень удобен и прост в использовании. Чувствительность ( образца попавшего мне ) терпимая - антена понадобилась длиной 60см. Качество звука хорошее для переносного приемника. При воспроизведении на хорошем усилителе с хорошей аккустикой звук так себе, но за такую цену всё логично!

Ответить

Андрій (24.02.2018)

Було б дуже цікаво дізнатися подробиці вашого проекту - схему, скетч тощо. Не планували викласти на гітхаб?

Ответить

Леонід (24.02.2018)

Брав цей мікромодуль для відновлення свого старенького радіоприймача "Кварц-404". Використовував для проекту сполучення з плат: Arduino Pro Mini (3.3V/8MHz) + TEA5767 + Pololu U1V10F3 + саморобний підсилювач на основі TDA2822.
Що хочу сказати... Відмінний модуль! Звук, як не дивно, дуже чистий, модуль вже починає працювати навіть з антеною у вигляді відрізку проводу, довжиною до 10 см! Тестовий скетч запустився одразу, "прошивав" через FTDI. Планую додати OLED-екранчик для відображення частоти та ін. параметрів. Схема вийшла напрочуд економна. Працює навіть від одної пальчикової батарейки (разом з U1V10F3)! Тож, раджу придбати, якщо любите слухати музику по радіо. З цим модулем, у межах міста, навіть з простою антеною, звук - те, що треба!

Ответить
