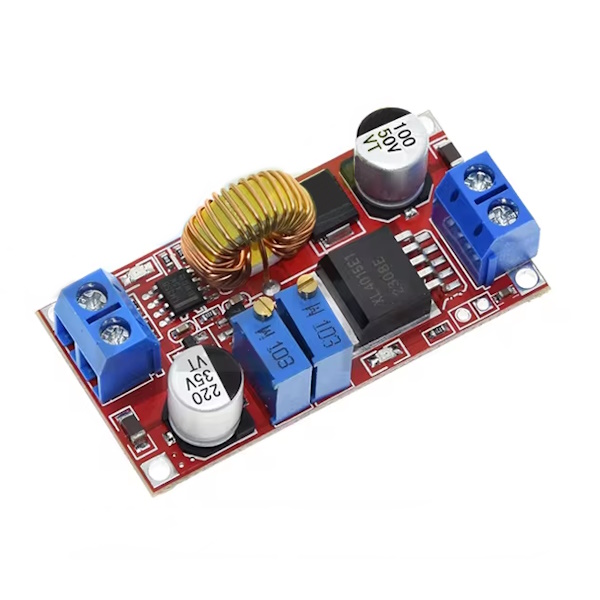

Понижающий преобразователь 5А на XL4015 с регулировкой тока и напряжения

код: AOC535

  • Доставка по Украине
    Мы отправляем заказы "Новой Почтой" по Украине. Также возможен самовывоз из нашего магазина
  • 6 месяцев гарантии

    Мы даем гарантию на любой товар приобретенный в нашем магазине:

    6 месяцев на товары, кроме батареек и аккумуляторов

    14 дней на батарейки и аккумуляторы

    В случае наступления гарантийного случая товар бесплатно ремонтируется, меняется на аналогичный или возвращается полная сумма его стоимости

    Внимательно ознакомьтесь с условиями гарантии
  • Проконсультируем до и после продажи.
    Вы можете задавать вопросы письменно по e-mail или по контактным телефонам нашего магазина

Теги: dc-dc

76 грн

в наличии



Купить в один клик

Добавить к сравнению

Добавить в "Список желаний"
23
голосовать
Нашли дешевле?
  • Понижающий преобразователь 5А на XL4015 с регулировкой тока и напряжения
  • Понижающий преобразователь 5А на XL4015 с регулировкой тока и напряжения
  • Понижающий преобразователь 5А на XL4015 с регулировкой тока и напряжения
  • Описание
  • Отзывы (31)
  • Задать вопрос

Понижающий преобразователь напряжения с 8 - 36 В с регулировками выходного напряжения и ограничения тока и максимальным выходным током до 5А. Построен на микросхеме XL4015, идеально подходит для построения зарядных устройств литиевых аккумуляторов. Преобразователь имеет защиту от короткого замыкания нагрузки при срабатывании которой снижается частота преобразования со 180КГц до 48КГц.

Характеристики:

  • Тип: понижающий преобразователь напряжения с ограничением выходного тока и напряжения без гальванической развязки
  • Режим преобразования: асинхронное
  • Входное напряжение: 8 В-36 В
  • Выходное напряжение: 1.25 В-32 В
  • Минимальная разница между входным и выходным напряжениями: 0,3В
  • Выходной ток: регулируемый максимальный 5A
  • Эффективность преобразования: 95%
  • Частота преобразования: 180 кГц
  • Выходные пульсации: 50mV (макс.)
  • Регулировка нагрузки: ± 0.5%
  • Точность поддержания выходного напряжения: ± 2.5%
  • Рабочая температура:-40 ° С до + 85 ° C
  • Размеры: 5.2x2.65x1.4 см (Д х Ш х В)

Даташит

Отзывы покупателей про Понижающий преобразователь 5А на XL4015 с регулировкой тока и напряжения

Ваганов Р,Б. (12.02.2022)

Преобразователь рабочий, единственное 5А это очень оптимистично, при трех через несколько минут закипает, а внешнее охлаждение прицепить сложно, по этому пока снизил ток до 1,5А и буду менять на более мощный

Ответить

Владимир Васильевич Монько (06.12.2021)

Замовляю вже не вперше. Встановлюю як додатковий блок живлення в автомобілі на 5в. Подібні схеми вже працюють більше року при достатньому навантаженні в автомобілях моїх родичів . Встановлюю струм захисту 3,5-4а, дозволяє заряджати два гаджети одночасно. Надійна і проста схема. Треба звертати увагу на те, що підстроїчні резистори багато оборотні і встановлені вони на платі в довільному положенні

Ответить

Віктор (25.11.2021)

добрий день, даний модуль можна використовувати в системі безпеки для циклічної підзарядки (14.4В, 1А) резервних акумуляторів імпульсним блок живлення від ноутбука?
Конденсатори модуля не порве за півроку?

Ответить

admin (26.11.2021)

Желательно не поднимать напряжение подзарядки выше 13.9В. В остальном - подойдет.

Ответить

Андрей (02.11.2021)

Купил данный модуль для переделки блока зарядки шуруповерта Интерскол, для зарядки лития. Модуль работает, все ок.

Ответить

Владислав (22.10.2021)

З 12 перетворювачів два були браковані. Один не регулювався і видавав 2в, а в другому спалахнув вихідний керамічний конденсатор.

В іншому за свої гроші прекрасні перетворювачі. При потужностях вище 15-20Вт бажано ставити додаткове охолодження.

Ответить

Владислав (22.10.2021)

З 12 перетворювачів два були браковані. Один не регулювався і видавав 2в, а в другому спалахнув вихідний керамічний конденсатор.

В іншому за свої гроші прекрасні перетворювачі. При потужностях вище 15-20Вт бажано ставити додаткове охолодження.

Ответить

Максим (03.10.2021)

Очень хороший стабилизатор, рекомендую

Ответить

Александр (17.09.2021)

Пришли такие модули. Один заработал сразу. Второй моментально ушел в КЗ. К счастью подключал к входу модуля старый БП ноутбука. Он с защитой от КЗ. Измерил сопротивление входа и выхода. Выходные параметры были в норме. В итоге разобрался, виновником торжества стал биполярный SMD конденсатор по входу. Заменил. Теперь оба конвертера превосходно работают.


Ответить

Владислав (06.05.2021)

Думаю многие обратили внимание на данный преобразователь после видео Alexa Gyvera о сборке мини ЛБП, и я не исключение, сделал уже две штуки, заменив потенциометры на такие: https://arduino.ua/prod2553-mnogooborotnii-potenciometr-wxd3-12-1w-10-kom и https://arduino.ua/prod365-peremennii-rezistor-10kom.
Думал что не буду пользоваться, но это чертовски удобно.

Ответить

Богдан (18.01.2021)

Працює добре. Зробив на ньому лабораторний блок живлення. До 3А витягує нормально. Вище - починає сильно грітися. З додатковим радіатором можливо витягне свої максималки. Але все ж таки, для більших стпумів я б взяв інший варіант.
По співвідношені ціна-якість ідеальний варіант

Ответить

Фиявчук Тарас (26.03.2020)

Сразу поменял подстроечные резисторы на потенциометры, хотел сделать что-то типа ЛБП. Все работает отлично, на свои заявленные нагрузки расчитан. При дополнительном охлаждении показывает себя еще лучше

Ответить

Володимир (20.12.2020)

Доброго дня.
Тарас, підкажіть як правильно замінити регулюючий резистор на потенціометр?
vi.prodan251@gmail.com
Дякую.

Ответить

Ярослав (02.03.2020)

Працює як слід.
Регулятор треба крутити до самого початку - інакше здається, що він не працює

Ответить

Дмитрий (19.02.2020)

Аналогичная ситуация - ничего не регулируется! По несколько десятков оборотов в каждую сторону и без толку.

Ответить

admin (20.02.2020)

Опишите проблему нам на почту.

Ответить

Константин Погромский (11.02.2020)

хороший преобразователь, все работает, сделал зарядку для шуруповерта

Ответить

Николай (15.11.2019)

https://www.youtube.com/watch?v=plJ0uUZJkVU

Ответить

Заинчковский Олег (13.11.2019)

Місяць працюе добре.Поставив в пару зі старим БЖ від старого принтера(32В; 0.8А).Використовую для тестування дронів та автомоделей,а також для зарядки аккумуляторів до них.При тестуванні тримае 3А при 10В без нагрівання компонентів.Вцілому девайсом задоволений.

Ответить

Пасіка Андрій Юрійович (13.10.2019)

Зламався на наступний день експлуатації.

Ответить

admin (15.10.2019)

Приносите - отремонтируем или заменим.

Ответить

Проценко Александр (22.09.2019)

Работает хорошо . Спасибо .

Ответить

4ori4or (27.06.2019)

Сдох блок питания(3.6в\\1А) машинки для стрижки которая работает на Ni-mh аккумах, 2 по 1.2в 1600mah, найти блочек на 3.6в решительно невозможно, можно ли скинуть напряжение и ток с другого импульсного бп данным преобразователем и не похерит ли он эти самые аккумы.

Ответить

admin (27.06.2019)

Модуль может использоваться в качестве зу.
Дополнительно, на эту тематику можно ознакомится, например, здесь: https://www.drive2.ru/c/474216067598647798/

Ответить

Ігор (07.11.2018)

Коли увімкнув, то спочатку подумав, що модуль бракований: на виході була та сама напруга, що й на вході і на обертання резисторів ніяк не реагувало. Але потім виявилося, що все працює, просто треба зробити дуже багато (у моєму випадку більше 10) обертів резисторів, щоб вони вплинули на струм і напругу. Справу ускладнювало ще те, що не було ясно, який за що відповідає. Виявилося, що той, що ближче до входу модуля відповідає за напругу, а той, що ближче до виходу - за струм. І якщо крутити їх проти годинникової стрілки, то величини напруги і струму будуть зменшуватися. В результаті модуль працює нормально.

Ответить

Володимир (14.02.2019)

Величезне спасибі пану Ігорю! Він врятував мій модуль

Ответить

Євген (04.08.2019)

Також дуже дякую за допис бо я із схожого модулю вже встиг замінитри резистор на постійний. Матиму на увазі!

Ответить

Лука (13.10.2018)

Один потенциометр не работает, потому и целий преобразивателью

Ответить

Козаков Максим (01.12.2017)

Со своей задачей справляется. Рекомендую.

Ответить

Сергей (27.09.2017)

Купил данный преобразователь, оказался не рабочий, что на входе то и на выходе, почитал отзывы оказывается там целая партия была бракованная.

Ответить

Дмитрий (26.05.2018)

Бывает, что резисторы не правильно подобраны. Выкрутите подстроечник в крайнее положение и проверьте.

Ответить
