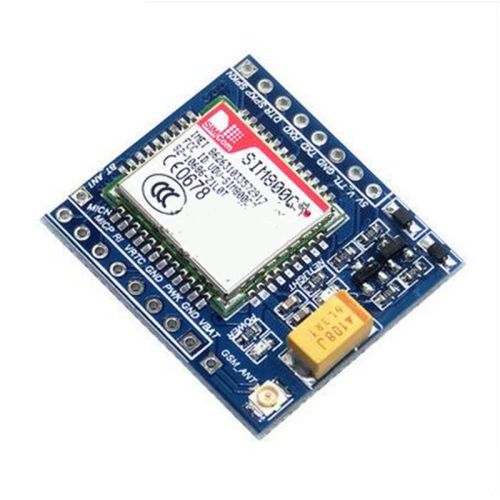

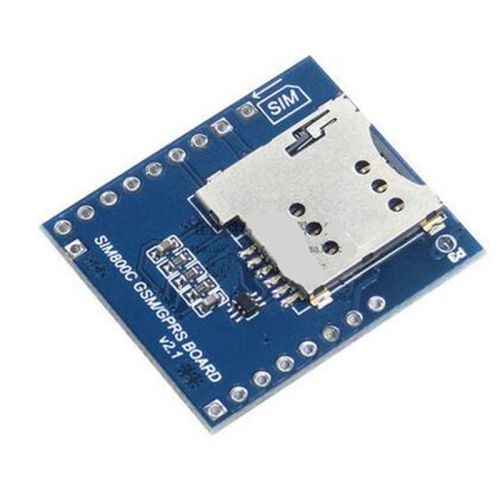

SIM800C V2 модуль GSM 850/900/1800/1900 + Bluetooth
код: DPC305
Доставка по Украине
Мы отправляем заказы "Новой Почтой" по Украине. Также возможен самовывоз из нашего магазина
6 месяцев
гарантии
Мы даем гарантию на любой товар приобретенный в нашем магазине:
6 месяцев на товары, кроме батареек и аккумуляторов
14 дней на батарейки и аккумуляторы
В случае наступления гарантийного случая товар бесплатно ремонтируется, меняется на аналогичный или возвращается полная сумма его стоимостиВнимательно ознакомьтесь с условиями гарантии
Проконсультируем до и после продажи.
Вы можете задавать вопросы письменно по e-mail или по контактным телефонам нашего магазина
211 грн
в наличии
Описание
Отзывы (62)
Задать вопрос
Миниатюрный модуль GSM/GPRS сотовой связи – это полнофункциональный четырехдиапазонный (Quad-Band) GSM/GPRS модуль. Стандартный интерфейс управления модуля SIM800C предоставляет доступ к сервисам сетей GSM/GPRS 850/900/1800/1900МГц для осуществления голосовых вызовов, отправки/приема SMS сообщений, обмена цифровыми и факсимильными данными.
Для включения и выключения модуля необходимо кратковременно замкнуть вход PWK на общий провод.
Низкое энергопотребление, малый размер и солидный перечень дополнительных нестандартных функций позволяют реализовать интересные прикладные М2М решения.
Для подключения к микроконтроллеру преобразователь уровней не требуется так как он уже предусмотрен на плате модуля.
Важно! Запрещается вулючать модуль без подключенной антенны! Выход из строя выходного каскада передатчика не является гарантийным случаем!
Характеристики:
Работа в сетях: 850/900/1800/1900 МГц
Класс GPRS B multi-slot 12/10
Соответствие GSM phase 2/2+
– Класс 4 (2 Вт @ 850/900 МГц)
– Класс 1 (1 Вт @ 1800/1900 МГц)
Размеры чипа: 15.7 x 17.6 x 2.3 мм
Управление AT командами (3GPP TS 27.007,27.005 и проприетарные АТ команды)
Диапазон питающего напряжения: 3.4 ... 4.4 В
Низкое энергопотребление
Рабочий диапазон температур: -40 ... 85 град.С
Пакетная передача данных GPRS
Поддержка PBCCH
12-й класс GPRS: до 85.6 кбит/сек (скачивание/выгрузка)
і в такому випадку гугл читається а жоден інший сайт ні. виводить 606, 601, 602 помилки в залежності від того як url написати. в інтернетах пишуть що в цьому модулі застаріла TLS. в модулі прошивка 1418B08SIM800C24. новіших прошивок не знайшов.
Доброго дня. Замовив у вас цей модуль. По-перше, на зворотньому боці плати резистор був припаяний лише одним контактом. По-друге, горить лише світлодіод живлення. По серійному порту не відповідає.
Перевірив: на тримачі SIM немає живлення. Можливо,
мікросхема, яка поруч з тримачем SIM, встановлена неправильно. Маркування на моїй платі 6J5. В інтернеті бачу лише K4A. Нажаль, його не можу знайти. Будь, ласка надішліть фото високої якості робочої плати з обох боків.
Пробачте, будь ласка, моя помилка: після роботи з SIM800L я елементарно забув увімкнути модуль за допомогою PWX. З мікросхемою, про яку я писав, звісно все в порядку. То погано пропаяний резистор змусив засумніватись в інших компонентах плати.
Отже, після увімкнення модуль швидко зареєструвався в мережі.
Проте виявив іншу проблему: модуль не відповідав на AT команди, хоча сам надсилав статус. Осцилографом бачив, що сигнал доходить до контакту RX самого SIM800C.
Дуже вдячний терплячому персоналу магазину за підказки. За вашою вказівкою оновив прошивку до 1418B07SIM800C24_BT. Процедура під Ubuntu пройшла без проблем. Прошивку взяв тут: https://simcom.ee/documents/?dir=SIM800C
Доброго дня!
Буду вдячний, якщо адмін чи хтось з користувачів відповість, як цей модуль під''єднується до мікроконтролерів 8051 і як його ініціалізувати АТ-командами.
Доброго дня. Отримав цей модуль, все працює, Bluetooth також...
Start!
AT
OK
AT
OK
AT+BTPOWER=1
OK
AT+BTSCAN=1
OK
+BTSCAN: 0,1,"DESKTOP-F3722RI",70:c6:ac:f0:b7:83,-59
+BTSCAN: 0,2,"Galaxy A51 пользов",04:b1:a1:8a:24:a0,-62
Купив такий модуль у Вашому магазині, та виявилося, що китайці впаяли не ті номінали резисторів по лініям TXD та RXD та між Gate і Source транзисторів. В моєму випадку вони всі були номіналу 120 Ом. Впаяв такі номінали, як на рисунку та все запрацювало. Мікроконтролер не міг розпізнати рівні
Заказал неделю назад два модуля - в режиме GSM все отлично работает. Bluetooth пока не проверил, надеюсь, что так-же все будет хорошо.
Сервис магазина на высоте - забрал в магазине через пару часов после заказа по телефону.
модуль получл, подключил - не детектится SIM-карта. уже по опыту, вооружившись объективом и терпением, начинаю изучать ...пайку! и таки да! ножки 28-33 непропаяны потому, что съехал модуль при установке на плату, а на 15-18 (где как раз "симка") - "сопли". почистил, подпаял - все ок!!!
Доброго дня, не знаєте де можна дістати останню версію прошивки? Гугл не допоміг. В моєму модулі 1418B06SIM800C24. Згодіно документації на simcom.com цей чіп має підтримувати TLS 1.2 та має можливість заливати кореневі сертифікати. В моєму модулі це не виходить зробити - ERROR при AT+SSLSETROOT. Не знаю чи це я щось роблю не так, чи можливо в моїй прошивці цього просто немає. Блутуз не обовязковий.
SMF05 не соответствует требованию - Add some TVS which parasitic capacitance should not exceed 50pF.
У нее 80-130 пФ, плюс к ней еще и 22пФ втулили
Проверить кондер на VSIM – бывает что китайцs вместо 0.1 ставят больше - нельзя ''njuj/
Резисторы желательно 51 ом.
То что они поставили в цепи симки, это неоткорректированная схема для SIM900.
У чипсетов 800 серии другие требования.
Читайте даташит на модуль и исправляйте ляпы китайцев.
В мене с цей модуль не хотів відправляти SMS по помилці "SM Rejected-Duplicate SM". Проблема вирішилась оновленням прошивки з 1418B06SIM800C24 до 1418B07SIM800C24_BT. Також запрацював Bluetooth. Може комусь буде корисно.
Питание подается на пин 5V(5В) или на VBAT(3.4...4.4В).
Предпочтительнее VBAT, т.к. 5V поступает на VBAT через диоды, работа модуля не стабильна. На V_TTL подаем питание контроллера 5 или 3,3В
Добрый день. Может подскажете мне что можно сделать?
Есть 2 модуля SIM800C V2, один тут купил, другой подогнали. Подключаю к 4В -> VBAT, ставлю конденсатор 1000мкФ, симка киевстар.
Так вот первый сразу появляется в сети, показывает уровень сигнала и тд..., а второй при таком же подключении - сигнал показывает но не в сети. Ч то бы это могло быть как исправить?
Заказал себе сей девайс, получил, все ок..
Тестил поверхтностно, но:
AT
OK
AT+BTPOWER=1
OK
AT+BTSCAN=1
OK
+BTSCAN: 0,1,"BlackGot",ac:c1:ee:0c:98:66,-51
Здравствуйте! Мы ни в коем случае не пытались вас обмануть. По спецификации в этом модуле присутствует Bluetooth. Но мы так же как и вы и не смогли к нему достучаться (после вашего письма). По этому мы убрали из описания упоминания про Bluetooth. Если кто-то сможет к нему добраться - то тогда он будет приятным бонусом. Что касается вашей ситуации - то просьба, напишите в нам на почту с указанием номера вашего заказа, мы с вами свяжемся и решим данную проблему. Приносим извинения за это недоразумение!
Магазину, а именно парням и девушкам которые, здесь работаю большое спасибо, прием заказов и доставка, ну просто на высшем уровне, спасибо и так держать!! Этот модуль SIM800C V2 модуль GSM 850/900/1800/1900, я их заказывал два штуки, все рабочие, все класс. Заказывал также и GSM модуль на SIM800L, тоже получил, все работает, все новенькое, спасибо и успехов Вам и вашему делу!!!
Работает нормально, но от запитки +5В пришлось отказаться: виснет при обращении к сети (SMS, входящие итд). Снизил питание до 4В и перебросил на VBAT - все стало работать замечательно.
Модуль ОК. Только bluetooth в прошивке отсутствует и не мешает добавить в описание что преобразователь уровней не нужен ибо приходится вызванивать детальки на плате и выяснять для чего они :)
Включение и выключение модуля. Контакт PWK на землю дольше 1 сек. Для этого соединяем контакт PWK с 5 контактом Arduino.
void setup() {
Serial.begin(9600); // Скорость обмена данными с компьютером
SIM800.begin(9600); // Скорость обмена данными с модемом
Serial.println("Start Serial!");
pinMode(5, INPUT_PULLUP); /// нога на датчик, Контакт настроен на вход. Подтяжка к 5 В.
SIM800.println("AT"); // Автонастройка скорости
delay(100);
if (SIM800.available()>=1){
Serial.println("SIM 800 is ON");
}
else {
Serial.println("SIM 800 is Down. Activate.");
pinMode(5, OUTPUT); // нога PWK на модеме
digitalWrite(5, LOW); // кидаем ее на землю на 1 сек
delay(2000);
pinMode(5, INPUT_PULLUP); // нога в воздухе
}
При использовании скетча ниже не реагирует на команду АТ. Соединено по схеме для RX https://www.youtube.com/watch?v=XmYvbGkCrrQ
#include
SoftwareSerial SIM800(8,9);//8 -rx, 9 - tx, ATmega2560
void setup() {
Serial.begin(9600);//Скорость обмена данными с компьюером
Serial.println("Start!");
SIM800.begin(9600); //скорость обмена данными с модемом
SIM800.println("AT");
}
void loop() {
if (SIM800.available()) //Оидаем прихода данных от модема
Serial.write(SIM800.read());//выводим данные в Serial port
if (Serial.available())//Ожидаем команды по Serial port
SIM800.write(Serial.read()); //оправляем полученую команду модему.
}
Ещё и светодиод сигнала сотовой сети тоже не работает.
Как должно мигать видно тут https://www.youtube.com/watch?time_continue=49&v=lW1gVH8tl6E
Сможете помочь?
Модулю нужно 5В и аж 2 Ампера.
Попробуйте от 12В и понижающий конвертер до 5В 2А DC-DC. (код: AOC185)
https://arduino.ua/prod605-DC-DC_ponijaushhii_konverter_3A.
Светодиод питания должен гореть ярко без миганий. Через секунд 10 находит сеть. Светодиод сети, когда сеть найдена мигает примерно раз в 3 сек.
Поставьте еще на питание сглаживающий пики конденсатор 1000 мкФ 16 В.
Не забудьте соединить землю (минус) у блока питания GSM модуля и ардуины. Иначе UART-модем не будет работать.
Лучше делать это все для начала на макетной плате. Очень удобно. Модуль становится в макетку.
У меня вчера (07.03.2018) сеть нашел и общался по serial с помощью АТ команд.
Пробовал Киевстар под 3G и Водафон 4G Ready, ждал 1 минуту - кроме POWER ничего не моргает и не горит.
Пока подано питание 5V, 3A. Антенна от мобильного телефона.
У Вас получается заставить видеть сеть данным модулем? Может есть ещё рабочая схема подключения? Может я что-то не так делаю...
добрый вечер ARDUINO-UA.COM. Вчера заказал- сегодня получил, с этим все норм. У вас в комплектности указано: плата с GSM модулем SIM800C
коннекторы 8-пин 2 шт.
антенна под пайку на плату. Кроме антенны все есть
