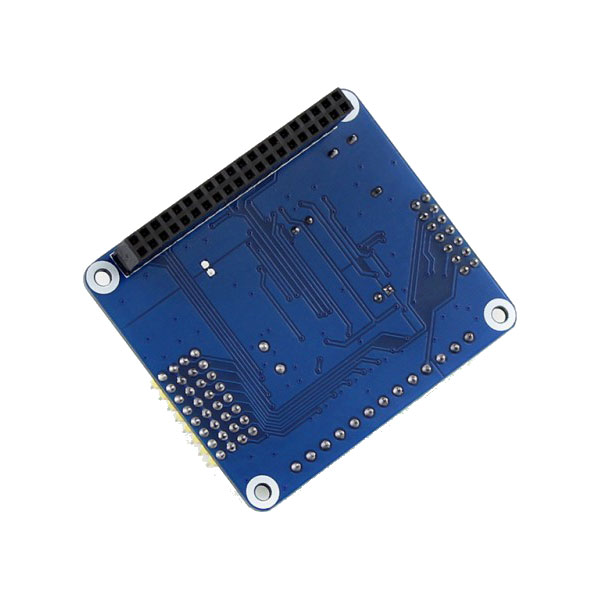

Шилд прецизионного АЦП/ЦАП для Raspberry Pi от Waveshare

При всех достоинствах мини-компьютеров у них есть один существенный недостаток, сдерживающий их применение - отсутствие аналоговых входов и выходов. И, если с последними проще - их можно заменить ШИМ выходами, то со входами все более печально. Теперь эта проблема решена! Предлагаемый модуль АЦП/ЦАП Raspberry Pi High-Precision AD/DA Expansion Board позволяет подключить 8 входных аналоговых сигналов, оцифровывая их с 24-разрядным разрешением и частотой оцифровки до 30кГц, и 2 аналоговых выхода с разрешением 16 разрядов и временем установления напряжения 10мкс. Аналоговые входы можно использовать как 4 дифференциальных входа. Источник опорного напряжения встроенный, но есть возможность подключения внешнего источника. Код производителя High-Precision AD/DA Board.

Код производителя: 11010, High-Precision AD/DA Board

Поддерживаемые модели:

• Raspberry Pi 2 Model B
• Raspberry Pi 3 Model B
• Raspberry Pi 3 Model B+
• Raspberry Pi 4 Model B

Особенности:

• Встроенный ADS1256 8-канальный 24-разрядный прецизионный АЦП (4 дифференциальных входа), 30ksps частота оцифровки
• Встроенный DAC8532 2-канальный 16-разрядный прецизионный ЦАП
• Встроенный интерфейс с разъемами для подключения аналоговых сигналов
• Размещение контактов совместимое с Waveshare стандартом датчиков
• Встроенный интерфейс для подключения аналоговых датчиков "под винт"

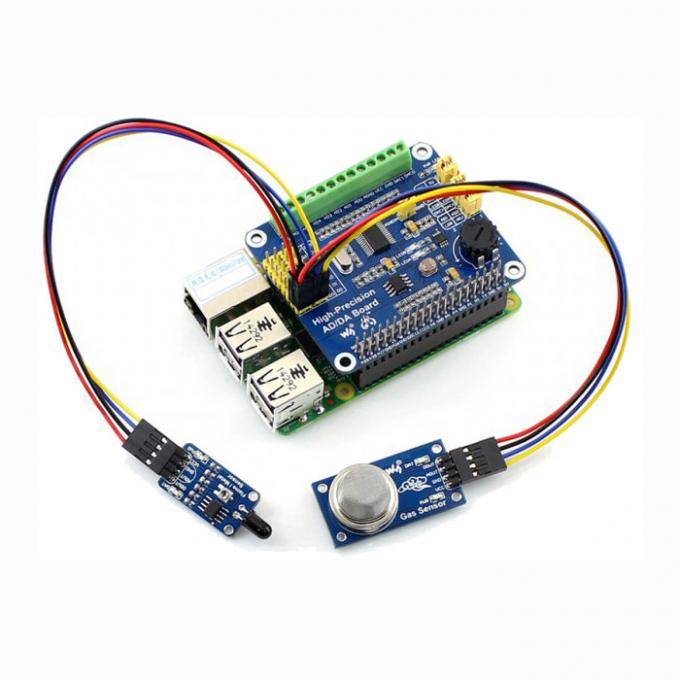

• Встроенные датчики и индикаторы для демонстрации устройства

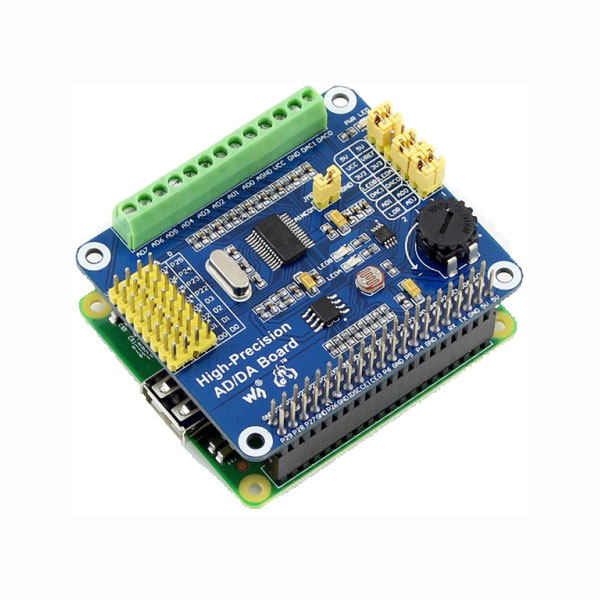

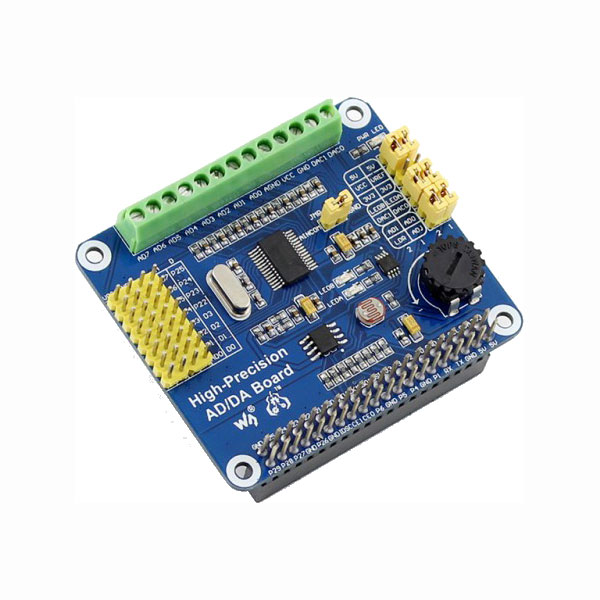

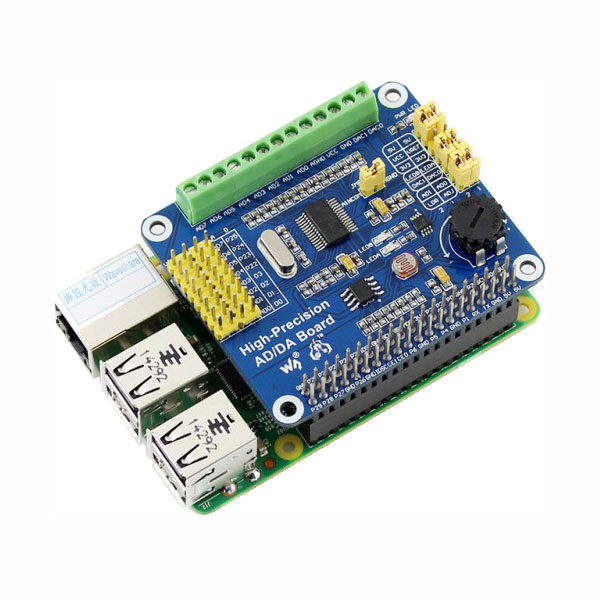

Размещение элементов на плате:

• 1. Разъем расширения RPi для подключения к мини-компьютеру
• 2. АЦП/ЦАП входы/выходы
• 3. АЦП входы. Размещение контактов совместимое с Waveshare стандартом датчиков
• 4. Кварцевый резонатор 7.68МГц
• 5. Микросхема источника опорного напряжения LM285-2.5 для АЦП
• 6. Фоторезистор
• 7. Светодиоды состояния выходов ЦАП
• 8. Переменный резистор 10K
• 9. Микросхема прецизионного ЦАП DAC8532
• 10. Светодиодный индикатор питания
• 11. Микросхема прецизионного АЦП ADS1256
• 12. Тестовые перемычки АЦП
• 13. Тестовые перемычки ЦАП
• 14. Перемычки выбора источника питания
• 15. Переключатель конфигурации ADC: использование встроенного источника напряжения или внешнего, подключаемого к контакту AINCOM

Назначение контактов:

• 1, 17 3.3В - Напряжение питания (3.3В)
• 2, 4 5В - Напряжение питания (5В)
• 3, 5, 7, 8, 10, 18, 22, 24, 26, 27, 28, 29, 32, 36, 38, 40 - Не используются
• 6, 9, 14, 20, 25, 30, 34, 39 - GND Общий
• 11 Сигнал DRDY ADS1256 - готовность данных преобразования. Активный уровень низкий
• 12 Сигнал RESET ADS1256 - Вход сброса АЦП
• 13 Сигнал PDWN ADS1256 - Синхронизация/Вход выключения питания. Активный уровень низкий
• 15 Сигнал CS0 ADS1256 - Выбор кристалла. Активный уровень низкий
• 16 Сигнал CS1 DAC8532 - Выбор кристалла. Активный уровень низкий
• 19 Сигнал DIN SPI - Вход данных интерфейса SPI
• 21 Сигнал DOUT SPI - Выход данных интерфейса SPI
• 23 Сигнал SCK SPI - Тактирование данных интерфейса SPI
• 31, 33, 35, 37 GPIO - Цифровые Входы/Выходы

Ссылки:

• Wiki
• Даташит ADS1256
• Даташит DAC8532
• Даташит LM285-2.5
