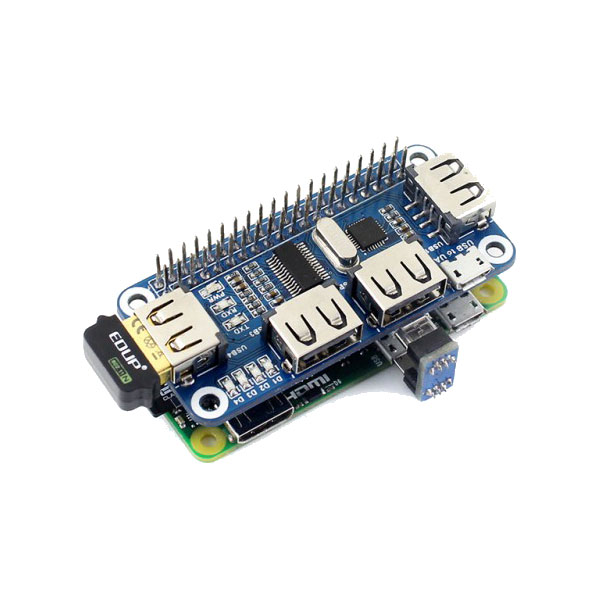

4-х портовый USB HUB HAT для всех моделей Raspberry Pi от Waveshare

Очень часто возникает необходимость подключения еще одной флешки, кардридера или программатора но портов как всегда не хватает. Теперь это не проблема! С платой 4-х портового хаба у Raspberry Pi появляется 4 дополнительных USB порта. Хаб собран на микросхеме FE1.1S и имеет форм-фактор, позволяющий использовать его как с Raspberry Pi так и Raspberry Pi Zero.

Код производителя: 12694, USB HUB HAT

Особенности:

• 4 USB порта, совместимые с USB2.0/1.1
• Встроенный USB в UART конвертер для отладки Raspberry Pi через последовательный порт.
• Встроенные индикаторы питания и статуса для каждого USB порта

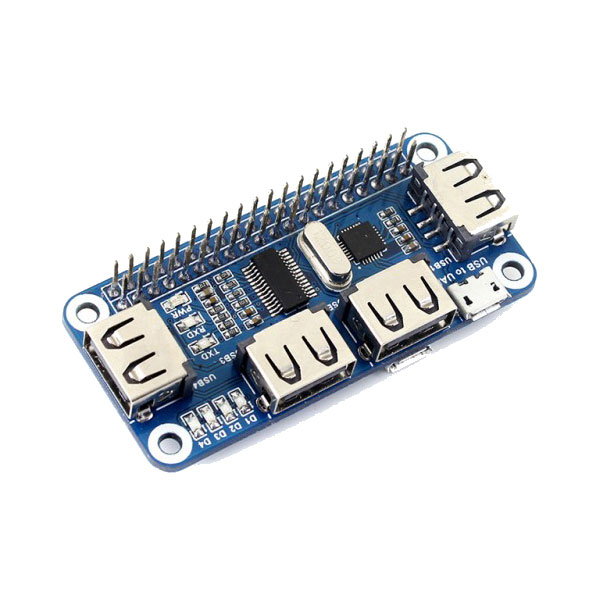

1. Raspberry Pi GPIO интерфейс: для подключения к мини-компьютеру Raspberry Pi
2. USB - UART: для отладки через последовательный порт

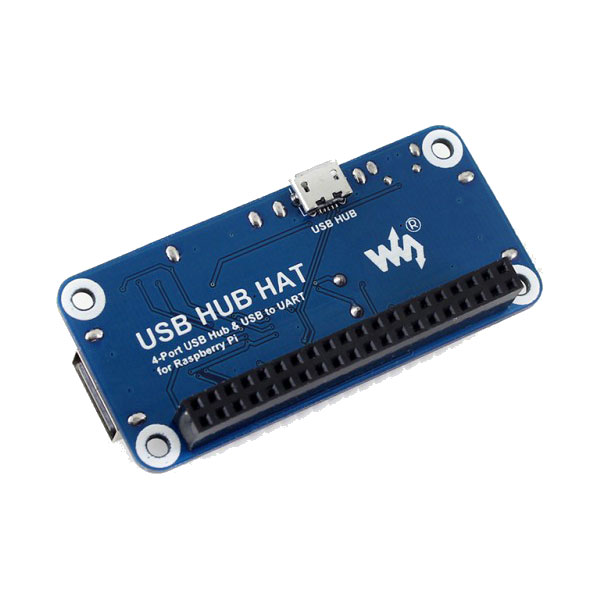

3. USB HUB интерфейс (нижний) для подключения к USB порту Raspberry Pi
   • Raspberry Pi Zero / Zero W: подключение через Micro USB разъём

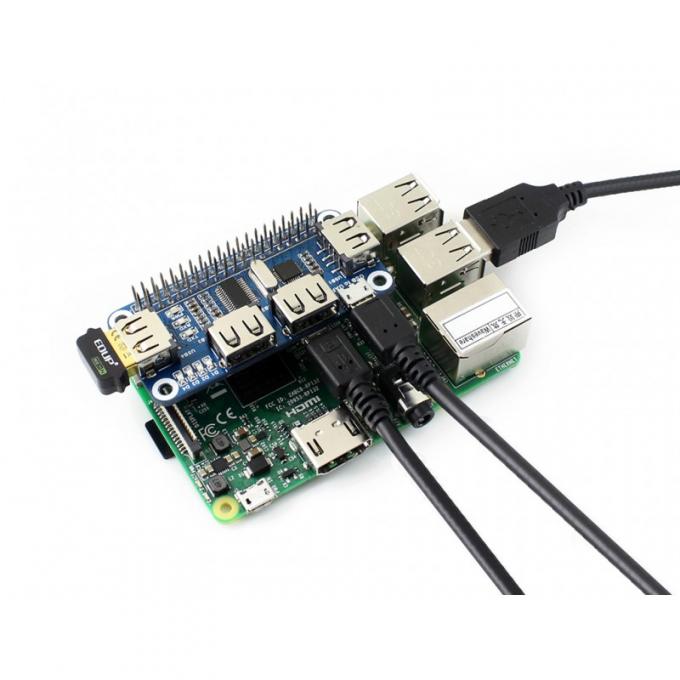

   • Raspberry Pi B+ / 2B / 3B / 3B+ /4B: подключение через Micro USB кабель
4. USB порты расширения: USB1~USB4
5. Индикаторы состояния USB портов
6. Индикатор питания
7. USB - UART индикатор состояния
8. Микросхема FE1.1S: USB HUB
9. Кварцевый резонатор 12МГц
10. Микросхема CP2102: USB - UART конвертер

Характеристики:

• Рабочее напряжение: 5В
• Размеры платы: 65мм × 30мм
• Монтажные отверстия: 3.0мм

Монтажные размеры:
