Коммуникационный GSM/GPRS/GNSS/Bluetooth HAT шилд для Raspberry Pi от Waveshare

код: DPC311

Дополнительные категории товара: WiFi и GSM | GSM, GPRS

Коммуникационный GSM/GPRS/GNSS/Bluetooth HAT шилд для Raspberry Pi от Waveshare

Доставка по Украине
Мы отправляем заказы "Новой Почтой" по Украине. Также возможен самовывоз из нашего магазина
6 месяцев гарантии
Мы даем гарантию на любой товар приобретенный в нашем магазине:
6 месяцев на товары, кроме батареек и аккумуляторов
14 дней на батарейки и аккумуляторы
В случае наступления гарантийного случая товар бесплатно ремонтируется, меняется на аналогичный или возвращается полная сумма его стоимости
Внимательно ознакомьтесь с условиями гарантии
Проконсультируем до и после продажи.
Вы можете задавать вопросы письменно по e-mail или по контактным телефонам нашего магазина

1216 грн

в наличии

Купить в один клик

	11
	голосовать

Нашли дешевле?

Описание
Отзывы (13)
Задать вопрос

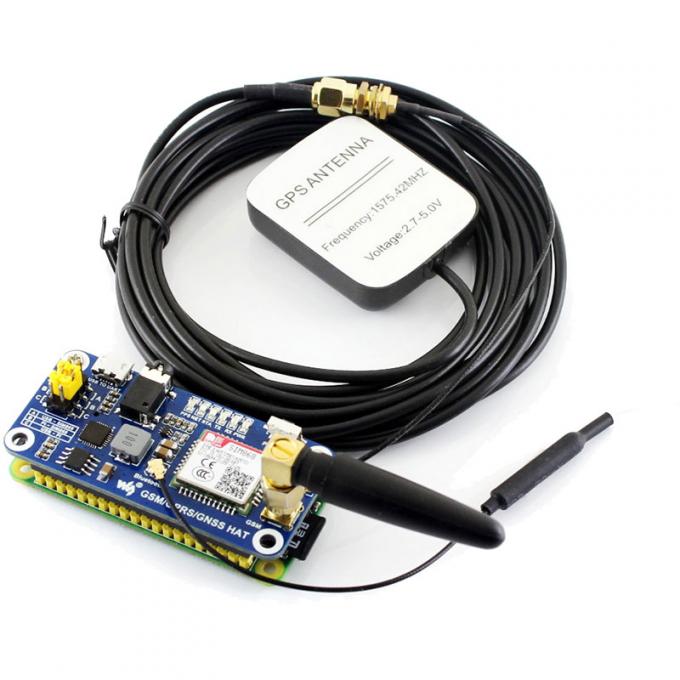

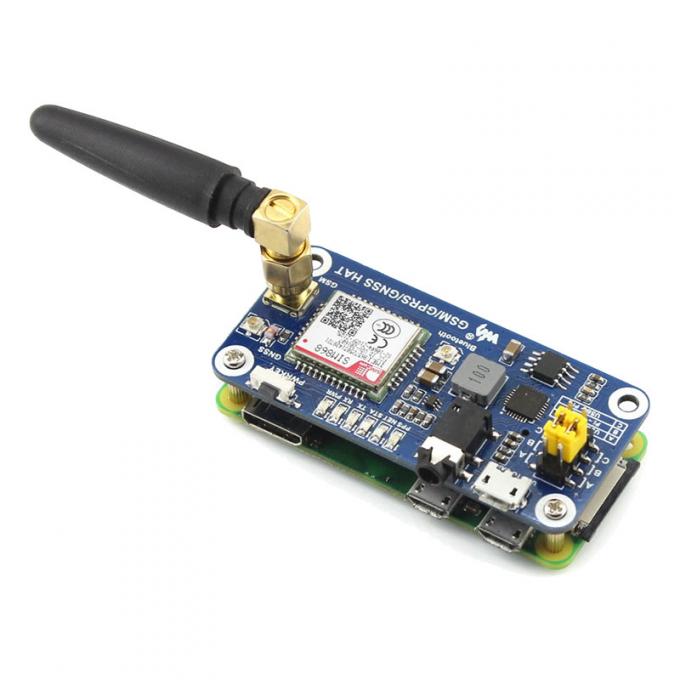

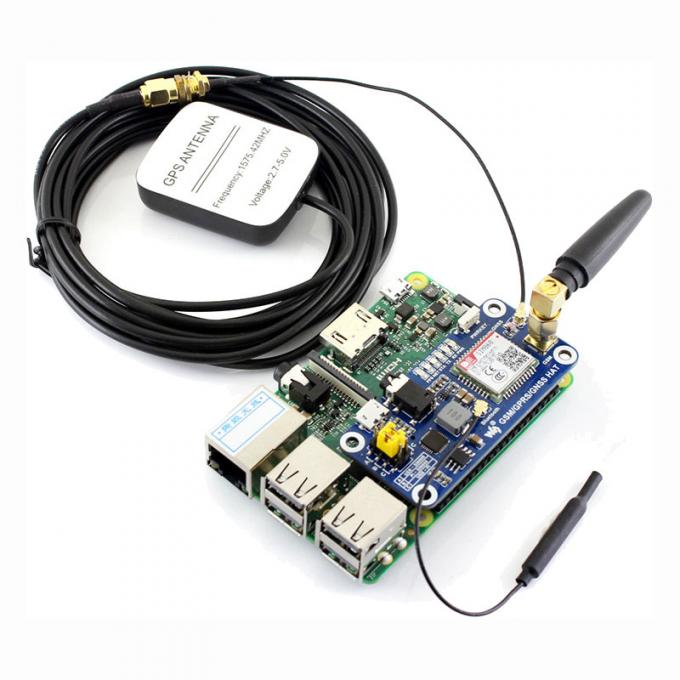

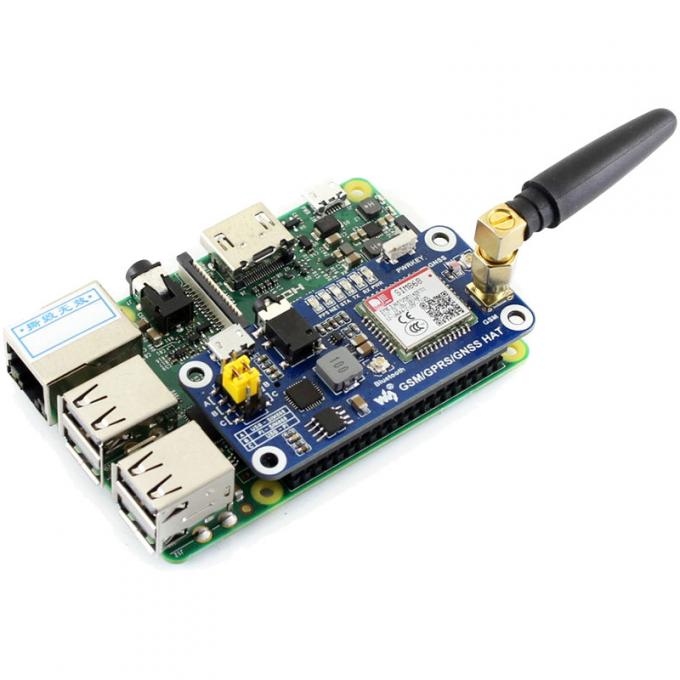

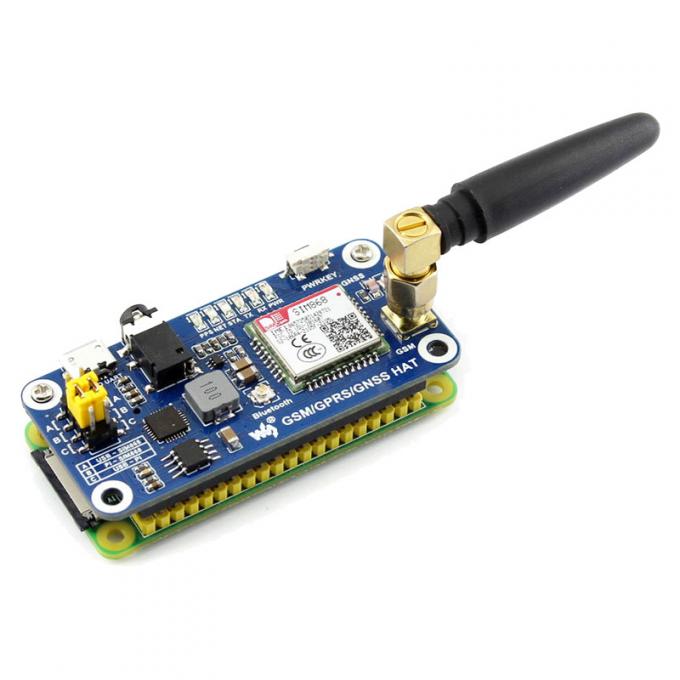

Коммуникационный шилд для Raspberry Pi GSM/GPRS/GNSS/Bluetooth HAT на модуле SIM868 с поддержкой GSM, GPRS, GNSS и Bluetooth, позволяющий легко превратить Raspberry в мобильный телефон, месседжер, GPS трекер, сервер сбора и передачи информации с датчиков и многое другое. Данный шилд совместим с Raspberry Pi 3B+ / 3B / 2B / Zero/Zero W. С помощью коммуникационного шилда можно управлять объектом на любом расстоянии расстоянии, получать и передавать данные. Управляется и налаживается шилд посредством встроенного USB - UART CP2102.

Код производителя: 13460, GSM/GPRS/GNSS HAT

Возможности:

Полная совместимость с интерфейсом Raspberry Pi 2B/3B/3B+/Zero/Zero W
Поддержка приёма и отправки SMS, телефонных звонков, приёма и передачи данных, GPRS, DTMF, HTTP, FTP, MMS, email и т.д.
Поддержка GPS, COMPASS, Glonass, LBS позиционирование по базовым станциям
Поддержка передачи данных через Bluetooth 3.0
USB-UART конвертер на CP2102 для отладки программ
6 светодиодов режима работы модуля
Слот для SIM карты 1.8В/3В
Наличие батарейки часов реального времени
Автоопределение скорости последовательного порта (от 1200бод до 115200бод)
Управление AT командами (3GPP TS 27.007, 27.005 и расширенные SIMCOM AT команды)
Поддержка приложений SIM application toolkit: GSM 11.14 Версия 99
Поддержка ресурсами для разработки с примерами программ Raspberry Pi/Arduino/STM32

Характеристики:

Рабочие диапазоны: GSM 850/EGSM 900/DCS 1800/PCS 1900 МГц
Режим поиска: автоматический по всем диапазонам
Совместимость: GSM phase 2/2+
Излучаемая мощность:
- Class 4 (2Вт @ GSM 850/EGSM 900 MHz)
- Class 1 (1Вт @ DCS 1800/PCS 1900 MHz)
GPRS соединение:
- GPRS multi-slot class 12 (default)
- GPRS multi-slot class 1~12 (configurable)
- GPRS data feature
- Максимальная скорость скачивания: 85.6kbps
- Схема кодирования: CS-1CS-2CS-3CS-4
Поддержка протоколов: PAP (Password Authentication Protocol) для PPP подключения, PBCCH, USSD, SMS, MT/MO/CB/Text/PDU
Место хранения SMS: SIM карта
Поддержка аудио:
кодирование голоса: Half RateFull RateEnhanced Full RateAdaptive muti rate
Режим устранения эхо: поддерживается
Режим устранения шума: поддерживается
GPS приемник:
- Каналов отслеживания: 33
- Поддерживаемых каналов: 99
- Поддержка GPS L1 C/A
- Чувствительность:
  - Слежение: -165 dBm
  - Холодный старт : -148 dBm
- Время обнаружения спутников
  - Холодный старт : 28с
  - Горячий старт: < 1с
  - Теплый старт: 26с
- Горизонтальная точность позиционирования: <2.5с
Bluetooth
- Встроенные АТ команды
- Совместимость с Bluetooth 3.0 + EDR
- Поддержка SPP, OPP, HFP/HSP и т.д.
Рабочее напряжение: 5В
Рабочая температура: -40°C ~ 85°C
Температура хранения: -45°C ~ 90°C
Размеры: 30.2мм x 65мм
Код производителя: GSM/GPRS/GNSS HAT

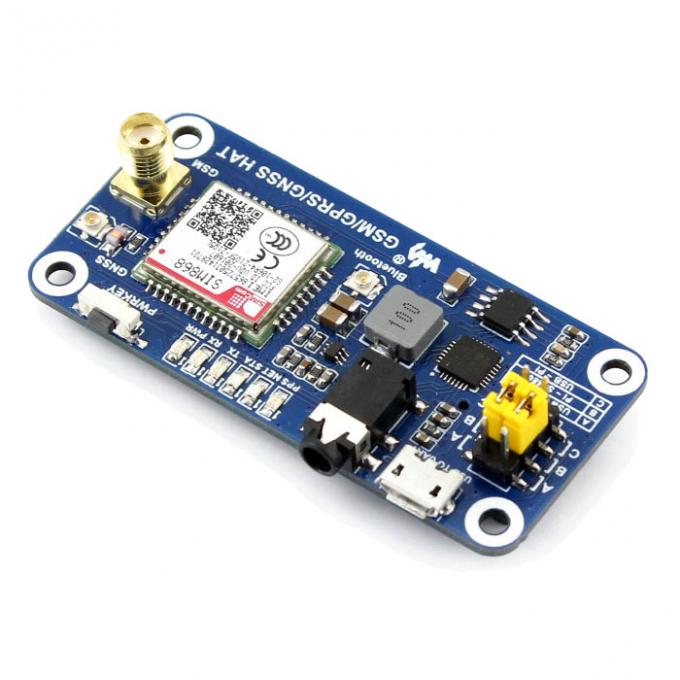

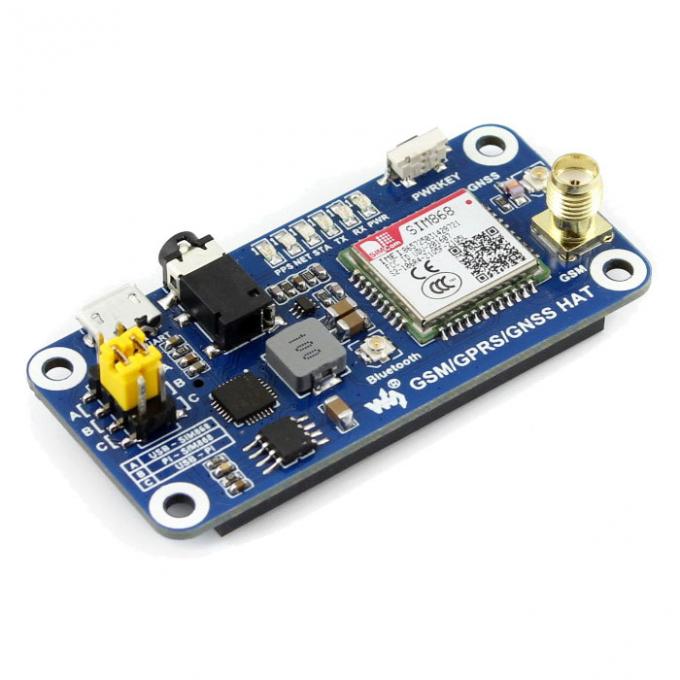

1. Модуль SIM868
2. Стабилитрон ZMM5V1
3. Диодная сборка SMF05C
4. USB-UART конвертер CP2102
5. Преобразователь напряжения MP1482
6. Преобразователь уровней NDC7002N
7. Индикатор состояния GPS
8. Индикатор состояния мобильной GSM сети:
- Быстрое мигание - начало работы модуля
- Медленное мигание - успешная регистрация в мобильной GSM сети
9. Индикатор состояния STA модуля
10. Индикатор состояния SIM868 UART Tx/Rx
11. Индикатор питания
12. SIM868 control button: press the button and hold for 1s, to startup/shutdown the SIM868
13. Разъем подключения Raspberry Pi GPIO

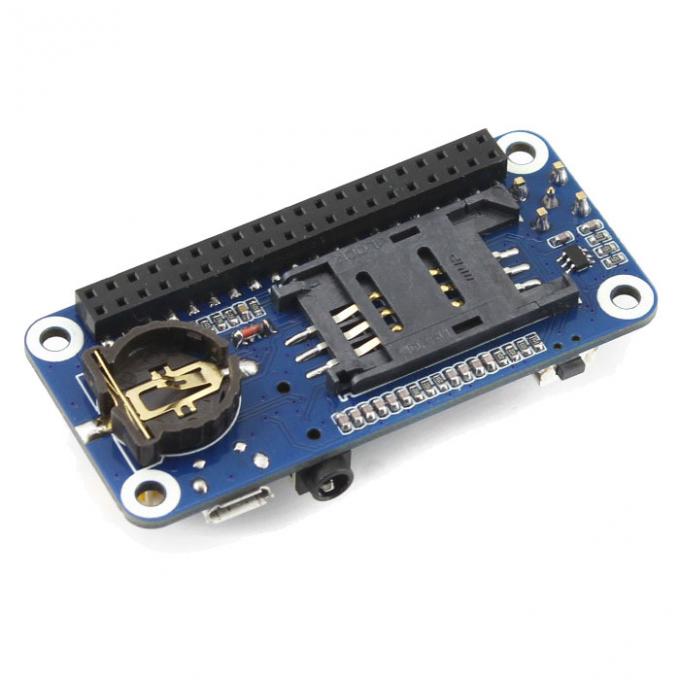

14. Разъем SIM-карты
15. USB-UART интерфейс
16. 3.5мм разъем подключения наушников и микрофона
17. Разъем подключения GNSS антенны
18. Разъем подключения Bluetooth антенны
19. Разъем подключения GSM антенны
20. CR1220 battery holder: for RTC backup battery
21. Переключатель режима работы UART интерфейса

Положение перемычек на плате:

A: управление SIM868 через USB-UART
B: управление SIM868 через Raspberry Pi
C: доступ к Raspberry Pi через USB-UART

Габаритные размеры:

Ссылки:

Отзывы покупателей про Коммуникационный GSM/GPRS/GNSS/Bluetooth HAT шилд для Raspberry Pi от Waveshare

Сергій (12.01.2024)

Чи можна використовувати як GPS антену для агронавігації?

Ответить

admin (12.01.2024)

Доброго дня. Це модуль до одноплатного комп''ютера, але його можна під''єднати й до контролера.

Ответить

Анастасія (12.10.2022)

Чи сумісний з raspberry pi 4 model b?

Ответить

admin (12.10.2022)

Доброго дня. Виробник заявляє про сумісність з моделями Raspberry Pi 2B/3B/3B+/Zero/Zero W Можливо і буде працювати з Raspberry Pi 4 але ми не перевіряли.

Ответить

Владислав (05.04.2020)

Можно ли к модулю подключить sd card и 2-ю SIM? Не понятная распиновка разьема P2, куда он подключен на SIM868? Помогите плиз, кто знает!

Ответить

admin (13.04.2020)

Подключение 2-й сим-карты не предусмотрено.
sd-card подключить можно к Raspberry. Либо на SPI bynthatqс либо через USB переходник.

Ответить

Алексей (27.12.2019)

Товар с первого раза не дошел, вместо коммуникационного модуля пришла совершенно другая деталь.
Проверяйте перед оплатой.

Ответить

Alexander (23.07.2019)

Набросал программу для получения координат. Вот ссыль что-бы упростить вам жизнь.

https://github.com/VoroninWD/SIM868_GNSS/blob/master/gps.py

Нужно что-бы антенна лежала на подоконнике или на открытой местности, и в случае с распберри - нужно зайти в конфиги малинки и там разрешить использовать gpio БЕЗ пароля (точно не вспомню какой пункт меню там), это в меню настроек интерфейсов малинки

Ответить

Влад (13.02.2019)

Хороший девайс, можн овключать програмно, единственное что, довольно прожорлив по току, запитать Raspberry2 с установленным на нём устройством от USB порта ноута не получилось. После регистрации сим карты выключался. Пришлось подключать к стационарной зарядке. Что впринципе может быть неудобно с учётом того что он умеет GPS, а где надо определять координаты, там обычно нужна мобильность и 220В с потолка не висят )

Ответить

Влад (13.02.2019)

Обнаружилось что устройство не умеет полноценно совержать исходящие звонки.

root@raspberrypi:/home/pi# gammu -c /root/.gammurc dialvoice +380******* show
Function not supported by phone.

Ответить

admin (15.02.2019)

Попробуйте набрать номер при помощи АТ команд.

Ответить

Viacheslav (25.07.2018)

Есть какая-то информация о совместимости с ASUS Tinker Board?

Ответить

admin (26.07.2018)

Если GPIO разъём стандартен - проблем быть не должно.

Ответить
