Шилд коллекторных двигателей для Raspberry Pi на MC33886 от Waveshare

код: DPC313

Шилд коллекторных двигателей для Raspberry Pi на MC33886 от Waveshare

Доставка по Украине
Мы отправляем заказы "Новой Почтой" по Украине. Также возможен самовывоз из нашего магазина
6 месяцев гарантии
Мы даем гарантию на любой товар приобретенный в нашем магазине:
6 месяцев на товары, кроме батареек и аккумуляторов
14 дней на батарейки и аккумуляторы
В случае наступления гарантийного случая товар бесплатно ремонтируется, меняется на аналогичный или возвращается полная сумма его стоимости
Внимательно ознакомьтесь с условиями гарантии
Проконсультируем до и после продажи.
Вы можете задавать вопросы письменно по e-mail или по контактным телефонам нашего магазина

1148 грн

в наличии

Купить в один клик

	3
	голосовать

Нашли дешевле?

Описание
Отзывы (1)
Задать вопрос

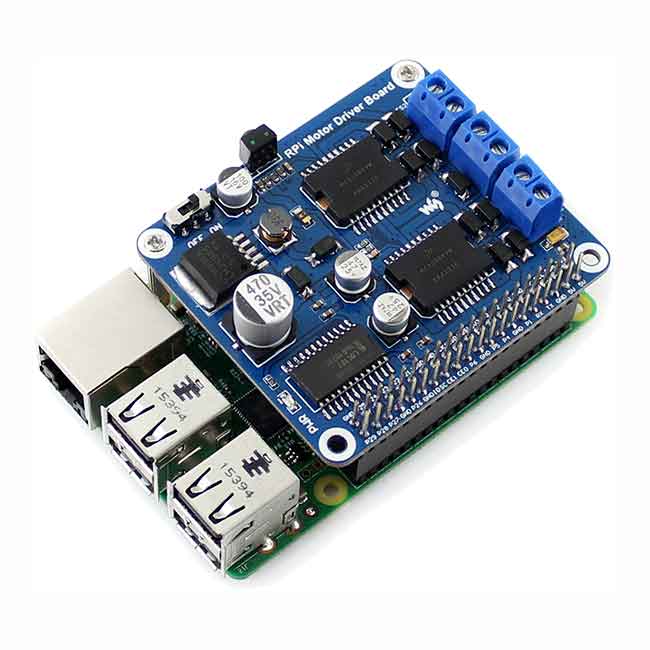

Шилд драйвера двух коллекторных моторов для Raspberry Pi RPi Motor Driver Board на микросхемах MC33886. Совместим практически со всей линейкой мини-компьютеров Raspberry Pi и прекрасно подходит для построения автономных робо-платформ и роботов. На плате размещен мощный стабилизатор напряжения, позволяющий питать Raspberry Pi от силовых аккумуляторов напряжением до 24В.

Код производителя: 11820, RPi Motor Driver Board

Особенности шилда:

Совместимость с моделями Raspberry Pi A+/B+/2B/3B/3B+/4/Zero
Микросхема мостового драйвера двигателя: MC33886
Встроенный стабилизатор напряжения 5В для питания Raspberry Pi
Встроенный IR приемник для управления роботом
Несколько защитных цепей для стабильной работы
Самовосстанавливающийся предохранитель 2A
Драйвер имеет защиту от перегрузки и короткого замыкания выходов и отключение при низкох напряжениях питания
Защита от неправильной полятности
Защита от неправильной полярности источника питания
Диапазон входного напряжения: +7 ... +24 В
Максимальное потребление одного мотора: до 5A
Максимальный ток для питания Raspberry Pi: до 2A

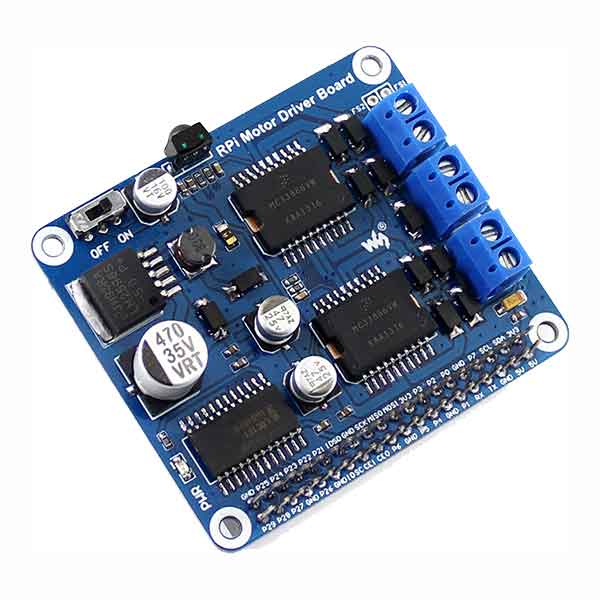

Назначение элементов на плате шилда:

Raspberry Pi GPIO интерфейс для подключения к Raspberry Pi
Разъемы для подключения двигателей
Вход внешнего источника питания
Преобразователь уровня логических сигналов 74LVC4245AD
Микросхема драйвера двигателей MC33886
Микросхема стабилизатора LM2596-5.0
Индикатор питания
Переключатель питания Raspberry Pi
- OFF: Raspberry Pi питает драйвер двигателя
- ON: Драйвер двигателя питает Raspberry Pi
Самовостанавливающийся предохранитель 2А
IR приемник
Защитный диод Шоттки драйвера двигателя
Защитный диод источника питания

Ссылки:

Wiki

Монтажные размеры:

Пример использования Pi RPi Motor Driver Board

Pi RPi Motor Driver Board

Отзывы покупателей про Шилд коллекторных двигателей для Raspberry Pi на MC33886 от Waveshare

Андрій (22.12.2025)

Зверніть увагу, що ця плата насправді не розрахована на заявлені 40В, бо на ній встановлені по входу конденсатори 25В.
