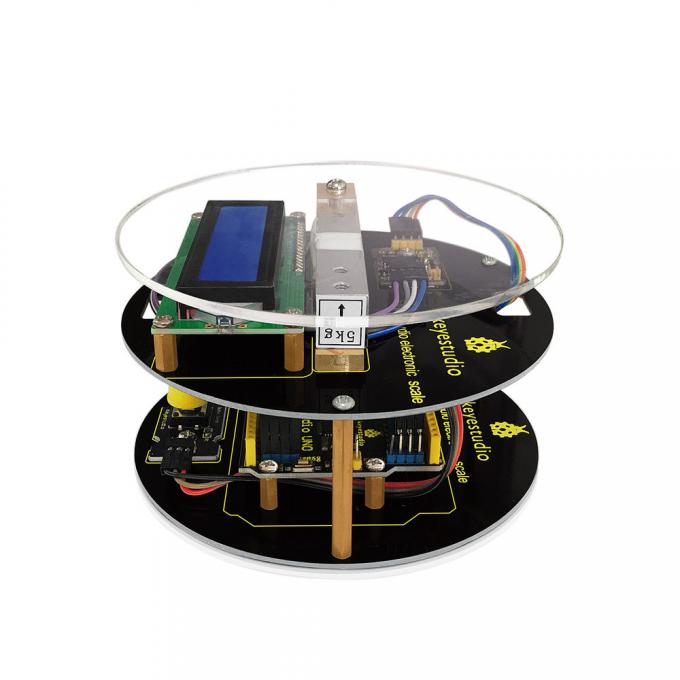

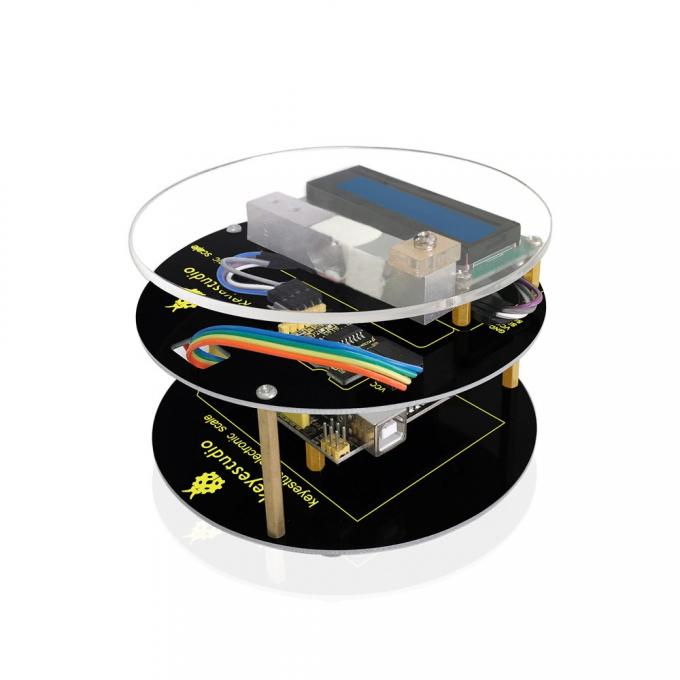

Конструктор "Электронные весы" на базе Arduino UNO R3 от Keyestudio

В нашей повседневной жизни мы постоянно сталкиваемся с необходимостью взвешивания чего-либо. Профессиональные весы на рынке имеют большое количество функций и у них высокая точность измерения веса. Есть ли возможность для энтузиастов сделать собственные недорогие электронные весы? Конечно можно! Легко создать электронные весы с открытым исходным исходным кодом. Вам просто нужен весовой модуль, модуль на микросхеме hx711, специализированный для взвешивания, и контроллер Arduino с соответствующей библиотекой. Все становится так просто!

Код производителя: KS0087

Принцип работы:

Величина веса измеряется от небольшой деформации, вызванной деформацией металла. Для измерения веса используется наиболее часто используемый тензодатчик для измерения деформации. В устройстве используется тензодатчик, прикрепленный к поверхности этого датчика, чтобы измерить воздействие силы.

HX711 - это чип 24-разрядного АЦП-преобразователя, предназначенный для высокоточного датчика взвешивания. По сравнению с другими чипами такого же типа этот чип отличается высокой интеграцией, быстрым ответом и сильной антиинтерференционной интегральной внешней схемой, требуемой другими микросхемами, включая стабилизированное напряжение и встроенный генератор тактовых импульсов. Это снижает стоимость готовой конструкции и в то же время улучшает ее производительность и надежность.

Интерфейс и программы этого чипа и микросхемы микроконтроллера очень просты. Все управляющие сигналы управляются без программирования внутреннего регистра чипа. Коэффициент усиления в канале А составляет 128 или 64 бит, а соответствующая ему амплитуда различных входных сигналов при полной нагрузке составляет ± 20 мВ или ± 40 мВ. Коэффициент усиления в канале B фиксирован значением 32. Стабилизированное напряжение питания, предлагаемое микросхемой преобразователя, может напрямую питать внешний датчик, т.о. нет необходимости в дополнительном источнике стабильного напряжения на основной плате. Внутренний генератор тактовых импульсов не нуждается в каком-либо внешнем устройстве. Автоматический сброс упрощает инициализацию при включении устройства.

Особенности:

• Каналы A или B могут выбирать разные входы.
• Коэффициент усиления составляет 64 или 128 в малошумящем программируемом усилителе.
• Стабилизированное напряжение питания, предлагаемое чипом, может напрямую подавать питание для внешнего датчика и АЦП--преобразователя.
• Генератор тактирующих импульсов не нуждается в каком-либо внешнем дополнительном устройстве. При необходимости он может использовать внешний кварцевый генератор.
• Функция автоматического
• Все сигналы управляются без программирования регистра внутреннего чипа.
• Альтернативная скорость передачи данных 10 Гц или 80 Гц

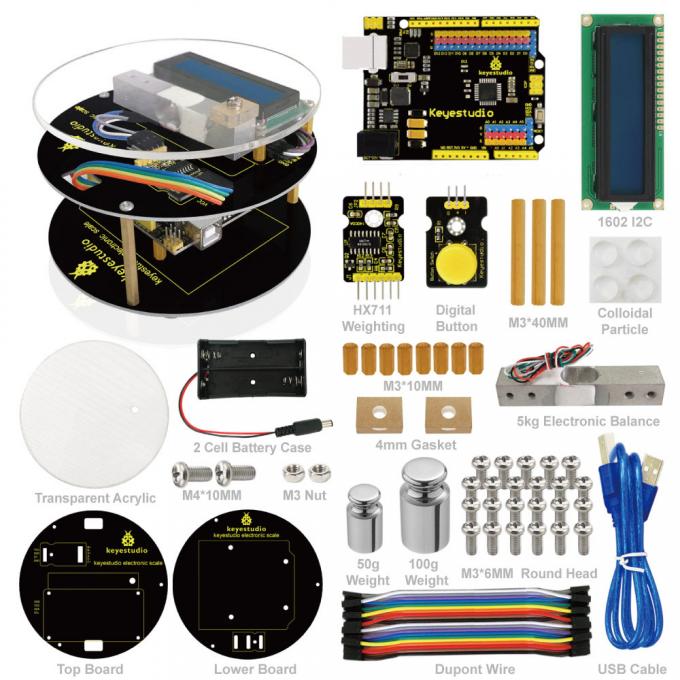

Состав набора:

• Контроллер Arduino UNO
• Верхняя и нажняя платформы корпуса
• Акриловая пластина датчика веса
• Тензодатчик
• Модуль микросхемы hx711
• Модуль кнопки
• Символьный дисплей с интерфейсом I2C
• Набор перемычек мама-мама
• Батарейный отсек
• Калибровочные гири
• Комплект крепежа

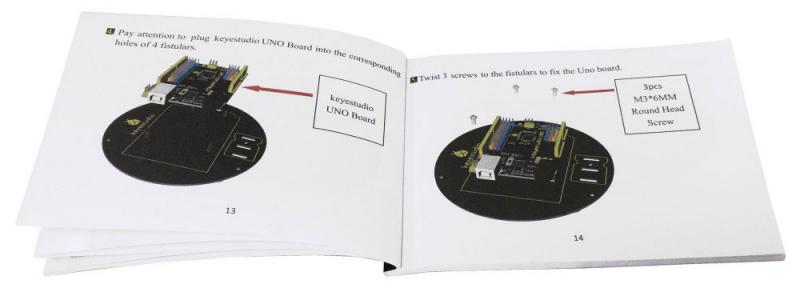

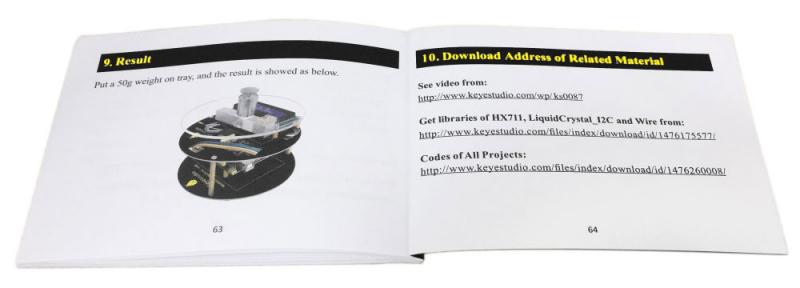

• Инструкция по сборке
