Преобразователь 12-бит ЦАП I2C на MCP4725 от DFRobot

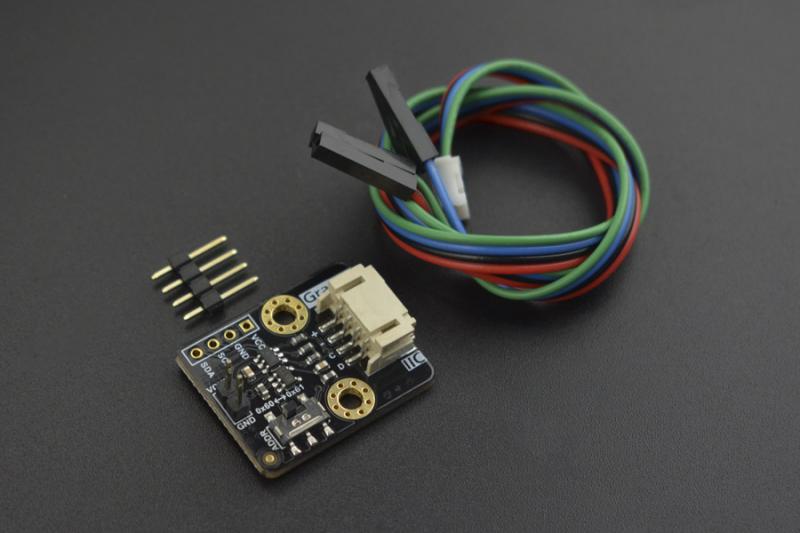

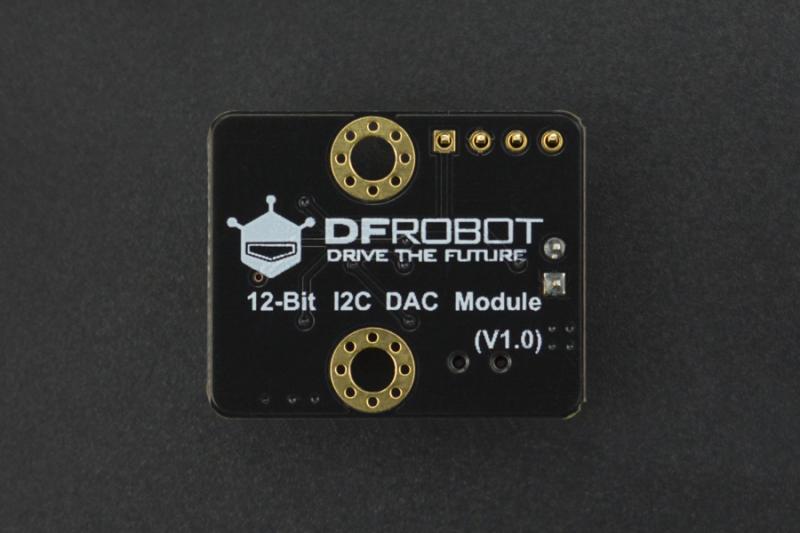

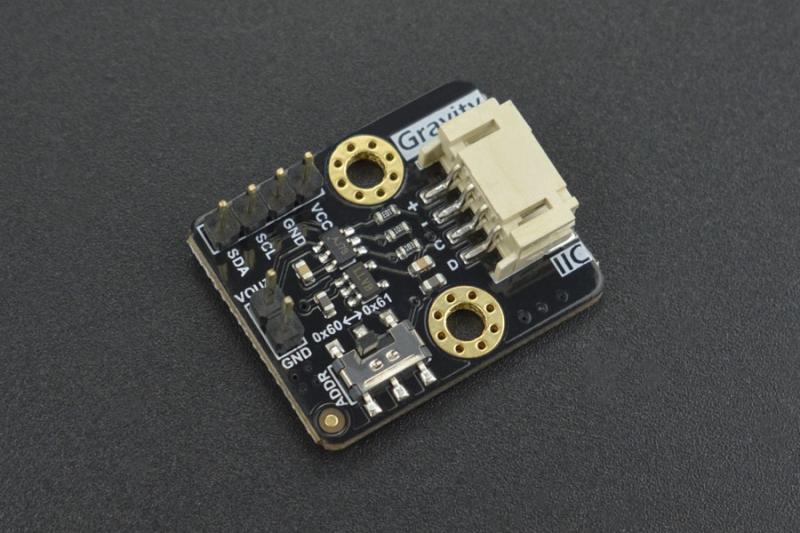

DFRobot Gravity 12-бит I2C ЦАП - это небольшой и простой в использовании 12-разрядный цифро-аналоговый преобразователь с EEPROM. Он может точно преобразовывать цифровое значение в соответствующее аналоговое напряжение, что полезно в творческих проектах и системах автоматического управления.

Код производителя: DFR0552

Хотя аналоговый сигнал напряжения может генерироваться PWM с традиционными контроллерами, такими как Arduino и Raspberry Pi, такой сигнал является не только "грязным" но и не очень точным. Для получения стабильного и качественного аналогового напряжения ЦАП является лучшим решением. Помимо применения в системах автоматического управления, модуль ЦАП может использоваться в качестве генератора функций для генерации синусоидального напряжения, треугольной формы и даже произвольной формы сигнала.

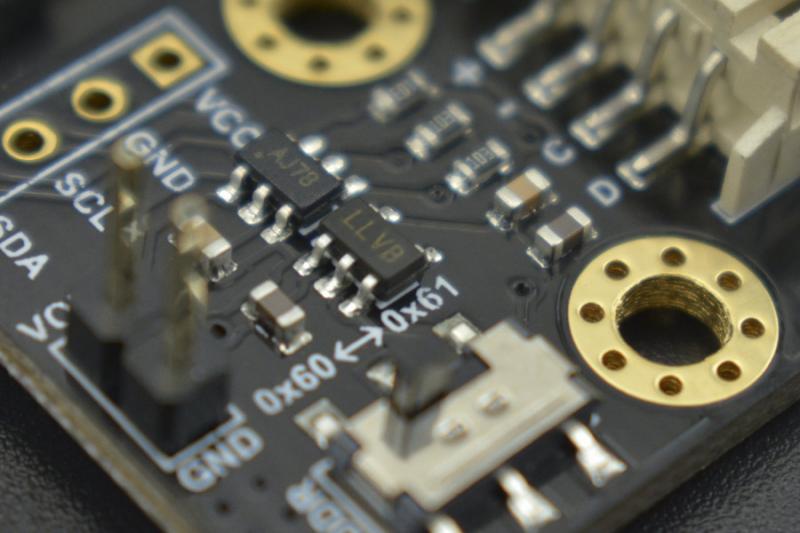

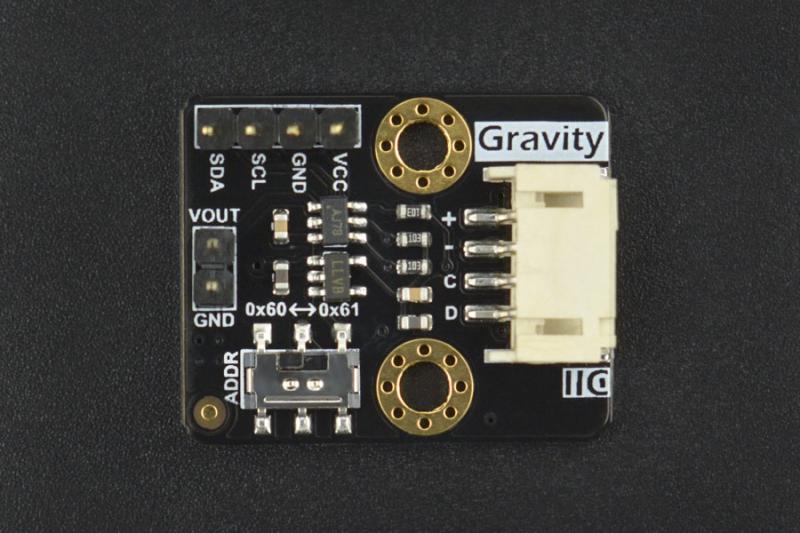

Модуль использует 12-разрядный ЦАП MCP4725. Он не требует внешнего опорного напряжения, поддерживает напряжение входных сигналов от 3.3В до 5В и имеет переключатель выбора I2C адреса (два адреса 0x60 и 0x61). Внутренняя EEPROM память может сохранять установленный код и возобновлять выходное напряжение ЦАП при включении питания.

Особенности:

• 12-битный ЦАП с высокой точностью
• Встроенный EEPROM, запоминающий установренное значение при отключении питания
• Стандартный Gravity интерфейс I2C
• Дополнительный пины для каскадирования устройств на шине
• Широкий диапазон входного напряжения, совместимый с 3.3В и 5В контроллерами
• Малый размер и легкость установки

Примеры применения:

• Калибровка датчиков
• Автоматические системы управления
• Функциональный генератор

Примеры подключения:

Характеристики:

• Входное напряжение (VCC): 3,3 В ~ 5,0 В
• Выходное напряжение: 0 ~ VCC
• Разрешение: 12 бит
• Рабочий ток: <0,2 мА
• Интерфейс: Gravity I2C (логический уровень: 0-3,3 В)

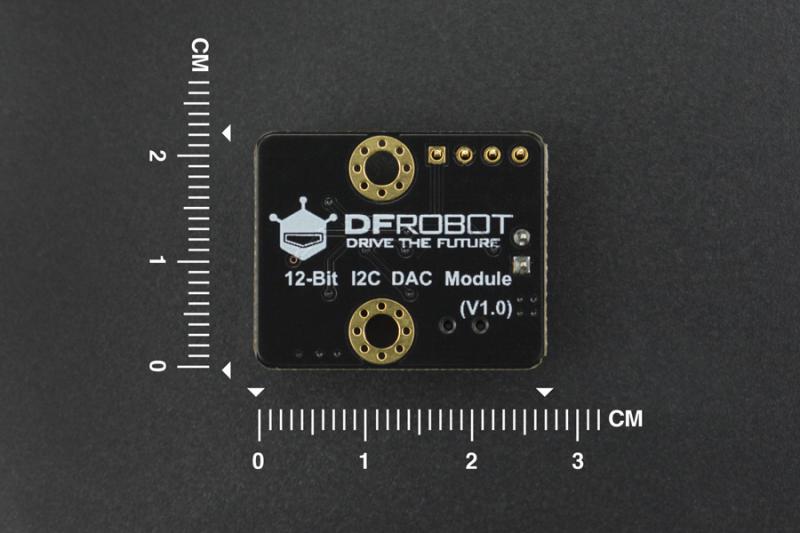

• Размер: 27,0 мм * 22,0 мм
• Вес: 13,8 г
