Wi-Fi модуль ESP8266 ESP-01S

код: AOC631

Доставка по Украине
Мы отправляем заказы "Новой Почтой" по Украине. Также возможен самовывоз из нашего магазина
6 месяцев гарантии
Мы даем гарантию на любой товар приобретенный в нашем магазине:
6 месяцев на товары, кроме батареек и аккумуляторов
14 дней на батарейки и аккумуляторы
В случае наступления гарантийного случая товар бесплатно ремонтируется, меняется на аналогичный или возвращается полная сумма его стоимости
Внимательно ознакомьтесь с условиями гарантии
Проконсультируем до и после продажи.
Вы можете задавать вопросы письменно по e-mail или по контактным телефонам нашего магазина

Теги: WiFi ESP8266

78 грн с НДС

в наличии

Купить в один клик

	44
	голосовать

Нашли дешевле?

Описание
Отзывы (30)
Задать вопрос

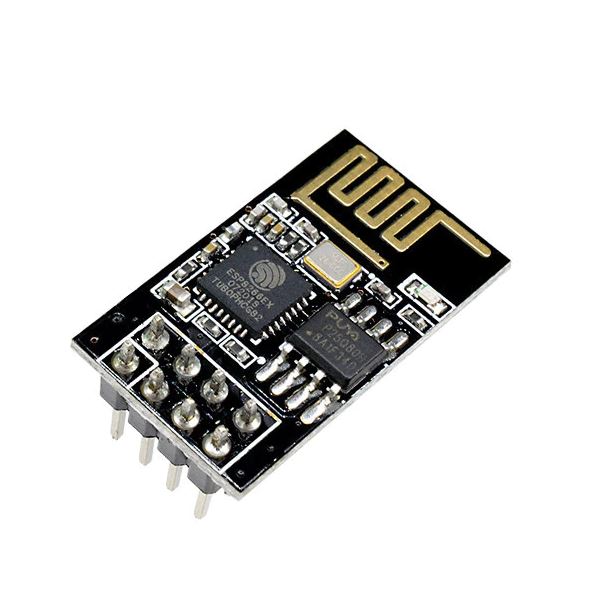

Обновленный Wi-Fi модуль ESP8266 версии ESP-01S на базе микросхемы ESP8266EX со встроенным стеком протокола TCP/IP и управлением AT-командами. Чип создан для использования в умных розетках, mesh-сетях, IP-камерах, беспроводных сенсорах, носимой электронике и так далее.

Предусмотрено два варианта использования чипа: 1) мост UART-WIFI, когда модуль на базе ESP8266 подключается к существующему решению на базе любого другого микроконтроллера и управляется AT-командами, обеспечивая связь решения с инфраструктурой Wi-Fi; 2) реализуя новое решение, использующее сам чип ESP8266 в качестве управляющего микроконтроллера.

Характеристики:

поддержка WiFi протоколов 802.11 b/g/n
Wi-Fi Direct (P2P), soft-AP
встроенный стек TCP/IP
встроенный TR переключатель, balun, LNA, усилитель мощности и соответствие сети
встроенный PLL, регуляторы, и система управления питанием
выходная мощность +19.5 дБм в режиме 802.11b
память программ: 1 МБ (8 Мбит)
SDIO 2.0, SPI, UART
STBC, 1x1 MIMO, 2x1 MIMO
пробуждение и отправка пакетов: до 22 мс
потребление в режиме Standby до 1.0 мВт (DTIM3)
размеры: 24.5х14 мм

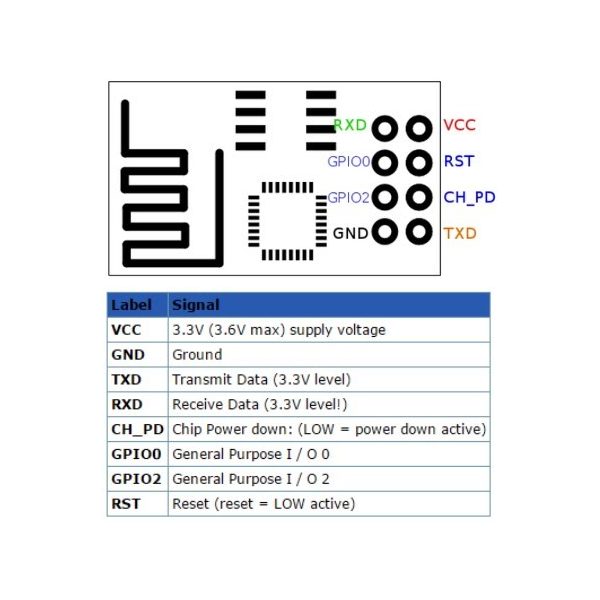

Выводы:

Vcc - питание, +3,3В (максимально 3,6В)
GND - общий
TXD - передача данных (уровень 3,3В)
RXD - приём данных (уровень 3,3В)
CH_PD - выключение модуля (низкий уровень активный, для включения модуля следует подать Vcc)
GPIO0 - вывод общего назначения 0
GPIO2 - вывод общего назначения 2 (LED blue, low-on)
RST - сброс модуля (низкий уровень активный)

Ссылки:

Отзывы покупателей про Wi-Fi модуль ESP8266 ESP-01S

Євген Григорович (26.01.2024)

Додам правильну схему розподілення пам''яті модуля (cаме для варіанту 16 Mbit) - можливо комусь це збереже купу часу. При таких параметрах, модуль працює коректно. Треба використовувати саме цю версію Flash Tool, тому що найновіша версія чомусь не дає можливості встановити 16 Mbit Flash size, а це важливий параметр.
