USB переходник для программирования и отладки модулей ESP-01 и ESP-01S

код: AOC655

Дополнительные категории товара: USB - UART - TTL
USB переходник для программирования и отладки модулей ESP-01 и ESP-01S
  • Доставка по Украине
    Мы отправляем заказы "Новой Почтой" по Украине. Также возможен самовывоз из нашего магазина
  • 6 месяцев гарантии

    Мы даем гарантию на любой товар приобретенный в нашем магазине:

    6 месяцев на товары, кроме батареек и аккумуляторов

    14 дней на батарейки и аккумуляторы

    В случае наступления гарантийного случая товар бесплатно ремонтируется, меняется на аналогичный или возвращается полная сумма его стоимости

    Внимательно ознакомьтесь с условиями гарантии
  • Проконсультируем до и после продажи.
    Вы можете задавать вопросы письменно по e-mail или по контактным телефонам нашего магазина
91 грн

ожидается

Сообщить
7
голосовать
  • USB переходник для программирования и отладки модулей ESP-01 и ESP-01S
  • USB переходник для программирования и отладки модулей ESP-01 и ESP-01S
  • Описание
  • Отзывы (33)
  • Задать вопрос

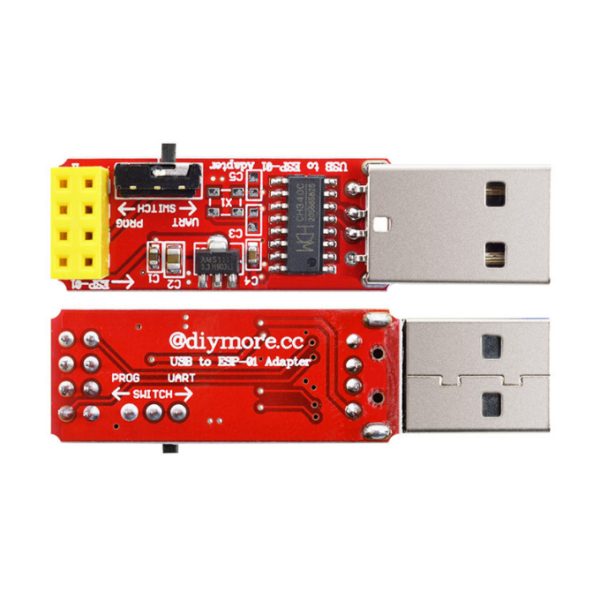

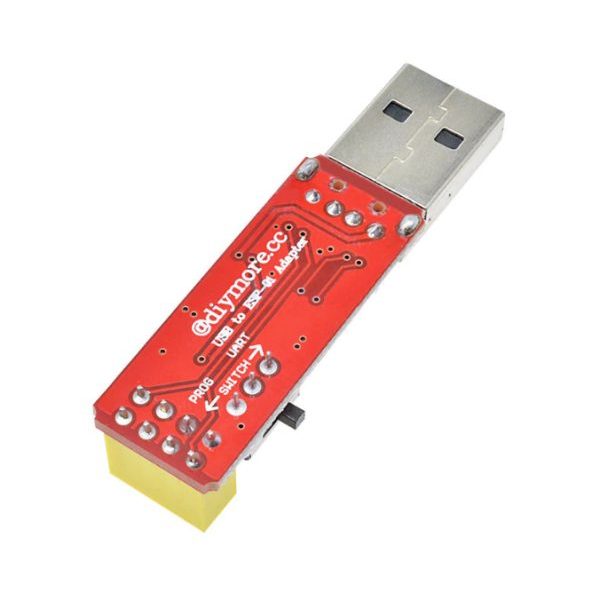

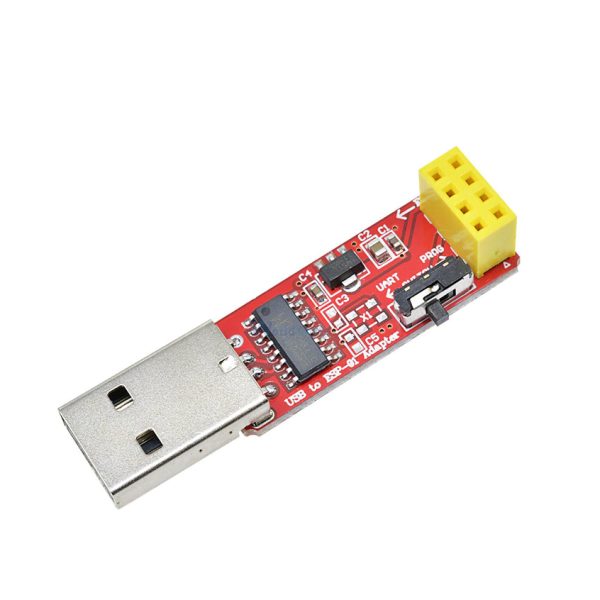

Модуль USB-переходника для программирования и отладки Wi-Fi модулей ESP-01 и ESP-01S на базе микросхемы CH340G. Плата содержит всю необходимую обвязку для корректной работы программируемых модулей. Для выбора режима работы (программирование/отладка) на плате установлен переключатель режима работы. Что бы прошить все варианты плат ESP-01 - необходимо припаять резистор 1-10 кОм между VCC и CH_PD.

Характеристики:

  • Рабочее напряжение: 4.5-5.5 В
  • Макс. ток: 300 мА
  • Переключатель режима работы:
    • Режим отладки
    • Режим программирования
  • USB преобразователь: CH340G
  • Напряжение логических уровней: 3.3 В
  • Размеры: 1.5 x 5 см

Ссылки:

Отзывы покупателей про USB переходник для программирования и отладки модулей ESP-01 и ESP-01S

Никита (16.06.2023)

Без танцев с бубном не обошлось но все заработало. Приколхозил резистор 10КОм перевел переключатель в PROG и все заработало. Что бы использовать его в обычном режиме нужно переключатель перевести в UART.

Ответить

Олексій Тон (09.07.2023)

Так в описі написано, що і де припаютвати треба...

Ответить

Монахов Дмитрий (08.03.2023)

Пришлось колхозить резистор, но в остальном все работает.

Ответить

Алексей (30.06.2022)

Не сразу, но адаптер запустил. Не хватает только кнопки отключения питания, чтобы каждый раз после перепрошивки не нужно было вытаскивать адаптер из USB-разьема. В остальном с ESP-01 взаимодействует отлично.

Ответить

Евгений (19.01.2022)

Всё отлично заработало с ESP-01S

Ответить

Петр (03.08.2021)

Купленный мной USB переходник для программирования и отладки модулей ESP-01 и ESP-01S выполнен на CH340C.
Драйвер указанный на сайте для него не подходит.
У меня на WIN 7 сработал драйвер с сайта https://iarduino.ru/file/230.html

Ответить

Валентин (16.05.2021)

Что за сигнал CH_PD, к которому нужно подпаять резистор 10К? Ни схемы модуля, ни распиновки разъема нет.

Ответить

admin (17.05.2021)

Добрый день. Ответили вам в письме по электронной почте.

Ответить

afshadow (26.04.2023)

Доброго дня, підскажіть контакти CH_PD, це четвертий контакт на підключені до ESP-01?

Ответить

admin (27.04.2023)

https://arduino.ua/products_pictures/large_aoc288_3.jpg

Ответить

Константин Полтаветц (14.12.2020)

отличный модуль. Можно легко подключать ESP-01. Одно неудобство, перед каждым программированием надо передергивать USB порт.

Ответить

MichaelF (02.10.2020)

Удобно только для прошивки, можно наколхозить плату расширения с протошилдом

Ответить

Сергей (31.03.2020)

Добрый день. А можно им перепрошить esp8266 12f?

Ответить

admin (31.03.2020)

Да, можно, если подключиться перемычками.

Ответить

Сергей (01.04.2020)

А схемы нет? Может там нужно резисторы дополнительные на 12f ставить?

Ответить

admin (01.04.2020)

Желательно добавить резистор на сигнал CH-PD номиналом от 1 до 10 кОм

Ответить

Alex (21.01.2020)

К сожалению не работает с ESP8266. Переключение режимов не помогает. Укажите в описании или сделайте инструкцию.

Ответить

admin (10.02.2020)

Описание дополнили - необходимо сделать небольшую доработку.

Ответить

Игорь (06.01.2020)

Нормальный переходник. Рабочий. Что бы прошить ESP 8266 - необходимо (как пишут в других отзывах) припаять резитостор 1-10ком между VCC и CH_PD

Ответить

Alex (03.12.2019)

Переходник не работает. Небольшой обзор тут. https://www.tech-spy.co.uk/2019/05/esp-01-programmers-compared/
Жаль, что не прочитал ранее. Покупать не рекомендую.

Ответить

admin (04.12.2019)

Обратите внимание на то, что автор статьи оперирует понятиями нравится/не нравится без аргументации. Переходники на CH340C и CH340G работают одинаково стабильно.

Ответить

Evgen (30.09.2019)

Присоединяюсь к тому, что переходник не рабочий. Для того чтобы он заработал необходимо припаять резистор 10К к CH_PD и +3,3V, если у кого то без этого он работает, то я буду удивлён.

Ответить

admin (01.10.2019)

Плата работает с модулями у которых вывод EN подтянут к напряжению питания.

Ответить

Андрей (28.09.2019)

Он точно рабочий НО обрезан,там нет нескольких деталей на плате,разочерован

Ответить

admin (01.10.2019)

Отсутствующие детали для микросхемы CH340C не требуются.

Ответить

Руслан (16.09.2019)

Придбав такий чудовий девайс. З модулями ESP 8266 01S працює чудово. А от працювати ESP8266 01 відмовилось, хоча проблема була банальна. Щоб змусити цей програматор співпрацювати з ESP8266 01 потрібно припаяти опір 10К між VCC та CH_PD. Все працює, все перепрограмовується. Дякую співробітникам магазину, за супер швидку доставку!

Ответить

Юрий (07.09.2019)

Пытался прошить 7 esp-01. Безрезультатно. При прошивке ошибки Failed to connect to ESP8266: Timed out waiting for packet header.
В режим программирования переключил. Что делать?

Ответить

admin (07.09.2019)

Необходимо проверить условия перехода модуля в режим программирования.

Ответить

Сергей (15.09.2019)

Для того, чтобы этот переходник заработал, мне пришлось припаять внешний резистор сопротивлением 10К между выводами VCC (8) и CH_PD (4).

Ответить

Виталий (06.09.2019)

Взял 2 таких. Пытался прошить 7 esp-01. Безрезультатно. При прошивке ошибки Failed to connect to ESP8266: Timed out waiting for packet header. В Интернете информации что именно этот переходник работает (с пустыми посадочными местами) нигде нет.
Переходник классный. Только не работает.

Ответить

admin (06.09.2019)

Для перепрошивки необходимо переключатель переключить в положение "Prog", установить программируемый модуль и включить переходник в USB порт.

Ответить

Andrew (05.09.2019)

Доброго времени суток. По даташиту СH340G для работы требуется кварцевый резонатор на 12 МГц, и 2 конденсатора обвязи к нему. На плате видно пустующие посадочные места под эти компоненты. Переходник точно рабочий ?

Ответить

admin (05.09.2019)

Переходник точно рабочий, так как для микросхемы СH340G установка внешних частото-задающих элементов не требуется.

Ответить
