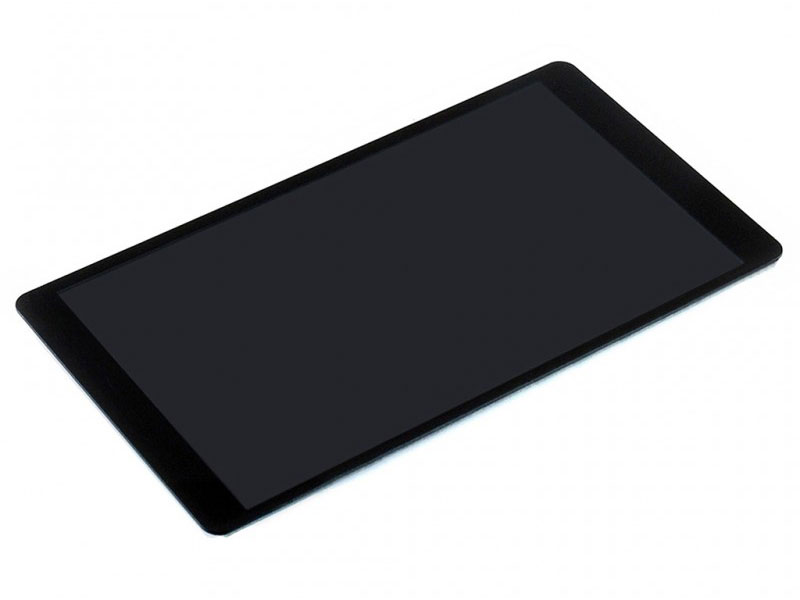

AMOLED дисплей 5.5" HDMI 1080x1920 и емкостным сенсором от Waveshare

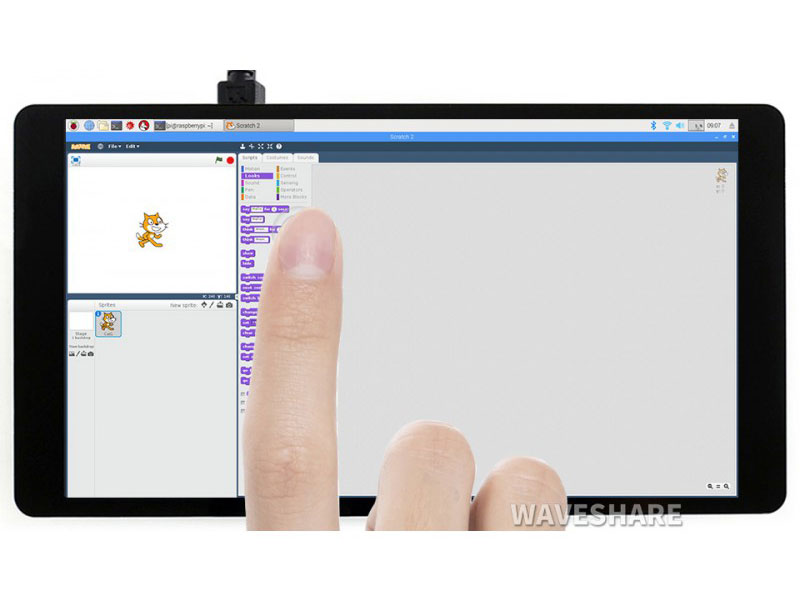

Это 5,5-дюймовый AMOLED дисплей 5.5inch HDMI AMOLED с HDMI входом, емкостной сенсорной панелью и звуковым выходом. По сравнению с ЖК-дисплеем, он обладает такими преимуществами: высокой контрастностью, широкой цветовой гаммой и широкими углами обзора. Дисплей можно использовать как со всеми моделями Raspberry Pi так и с любым компьютером или мини-ПК, имеющими HDMI видеовыход. Для подключения не требуется установка каких-либо дополнительных драйверов. При подключении к мини-компьютеру Вы получаете полноценный функционал планшета.

Код производителя: 16103, 5.5inch HDMI AMOLED

Обратите Ваше внимание на то, что ориентация дисплея по умолчанию портретная, разрешение 1080 × 1920 (В × В). Измените конфигурацию программного обеспечения для отображения ландшафта.

Подключение к Raspberry Pi:

При работе с Raspberry Pi, 5.5-дюймовый HDMI AMOLED может поддерживать различные системы, такие как Raspbian, Ubuntu Mate и так далее. Здесь мы берем Raspbain в качестве примера.

Raspberry Pi не может быть распознан и адаптирован к разрешению подключенного ЖК-дисплея, поэтому нам нужно вручную установить разрешение Raspbian

1. Загрузите образ Raspbian с веб-сайта Raspberry Pi
2. Запишите образ на свою карту TF. (TF карта должна быть отформатирована)
3. Откройте файл config.txt, который находится в корневом каталоге SD-карты, и добавьте приведенные ниже инструкции в конец файла.

max_framebuffer_height = 1920

max_usb_current = 1

config_hdmi_boost = 10

hdmi_group = 2

hdmi_force_hotplug = 1

hdmi_mode = 87

hdmi_timings = 1080 1 26 4 50 1920 1 8 2 6 0 0 0 60 0 135580000 3

Если Вы используете ЖК-дисплей с Raspberry Pi 4B, вам нужно удалить из файла config.txt строку

dtoverlay = vc4-fkms-V3D

4. Сохраните изменения и извлеките SD-карту. Подключите карту к Raspberry Pi
5. Подключите сенсорный интерфейс ЖК-дисплея к одному USB-порту Raspberry Pi
6. Подключите интерфейс HDMI ЖК-дисплея к интерфейсу HDMI Raspberry Pi
7. Подайте питание на Raspberry Pi

Полное и детальное описание всех настроек приведено в Wiki на данный дисплей.

Заставка:

AMOLED экран обладает преимуществами высокой контрастности, широкой цветовой гаммы, широкого угла обзора и так далее. Тем не менее, легко столкнуться с проблемой выгорания, если отображать один и тот же контент в течение длительного времени. AMOLED невозможно восстановить, если он отображает одно и то же статическое изображение в течение 168 часов из-за проблемы выгорания . В этом случае мы рекомендуем Вам установить заставку и не позволять AMOLED отображать одно и то же статическое изображение в течение длительного времени (не более 1 часа).

Вы можете установить заставку с помощью команды ниже:

sudo apt-get установить xscreensaver

Характеристики:

• Размер дисплея: 5,5-дюйма
• Угол обзора 170º
• Тип дисплея: AMOLED
• Разрешение: 1080x1920
• Емкостная сенсорная панель: емкостная, 5 точек касания, из закаленного стекла, твердость 6H

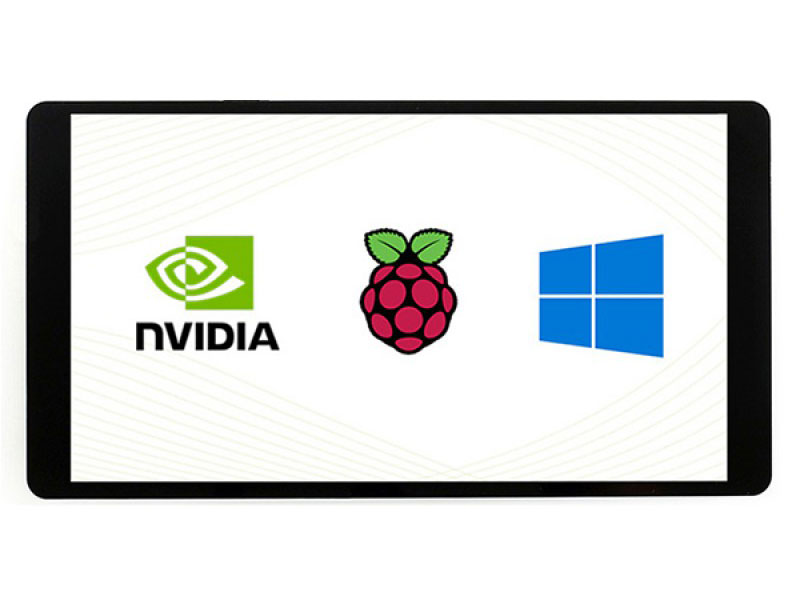

• Поддерживаемые системы: популярные мини-ПК, такие как Raspberry Pi, Jetson Nano, а также обычные настольные компьютеры
• Аудиовыход: 3,5 мм аудио разъем, поддерживает HDMI аудио выход для подключения наушников
• Крепление: Винтовые отверстия M2.5 для легкого монтажа
• Код производителя: 5.5inch HDMI AMOLED

Комплектация:

• Дисплей 5.5" HDMI AMOLED x1

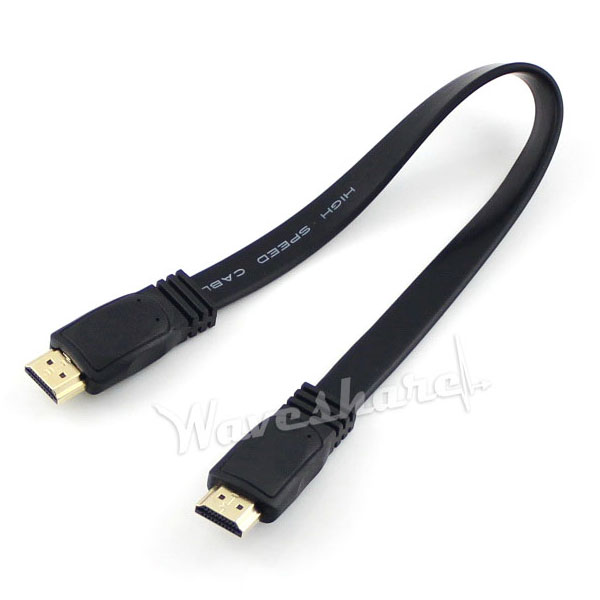

• Кабель HDMI x1

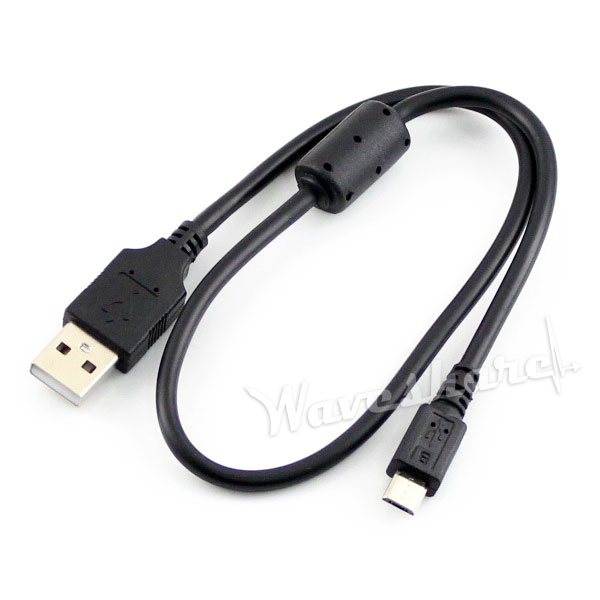

• Кабель USB тип A в microUSB x1

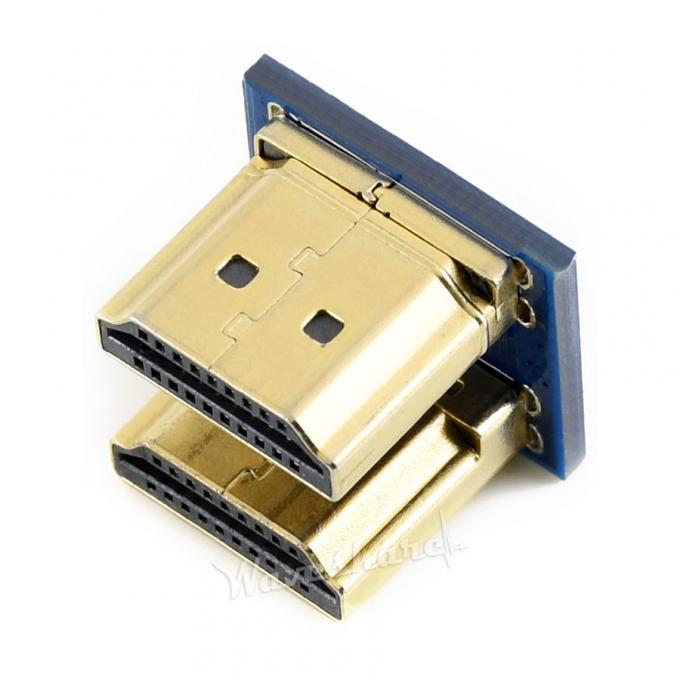

• Адаптер HDMI (B) x1

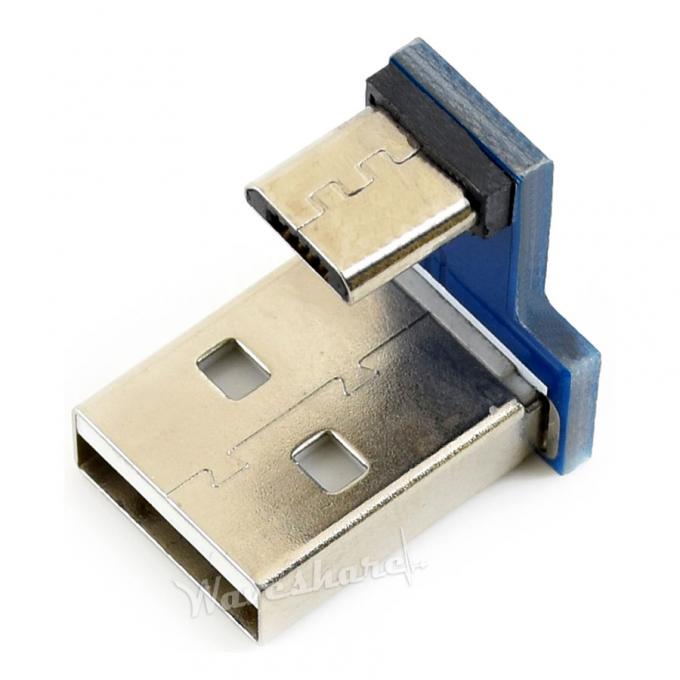

• Адаптер USB (B) x1

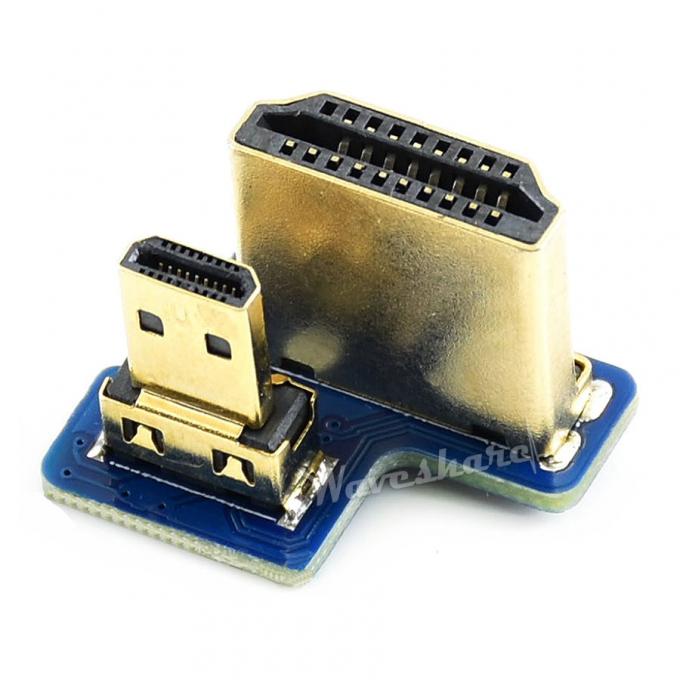

• Адаптер HDMI в Micro HDMI (C) x1

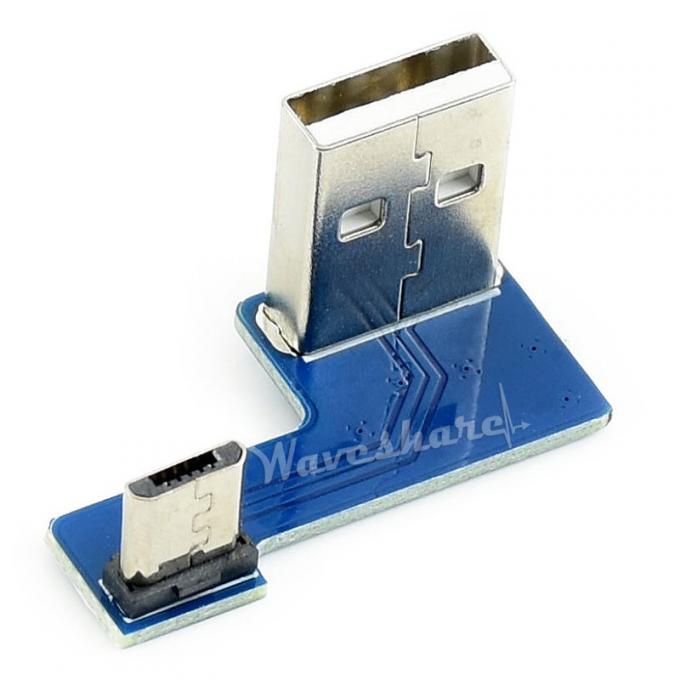

• Адаптер USB (C) x1

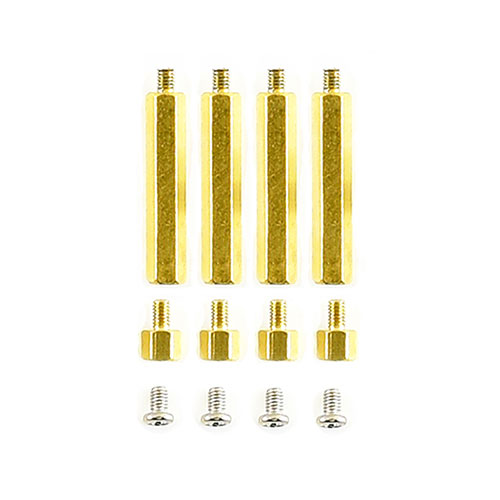

• Набор стоек и винтов x1

Работа с Raspberry Pi 4

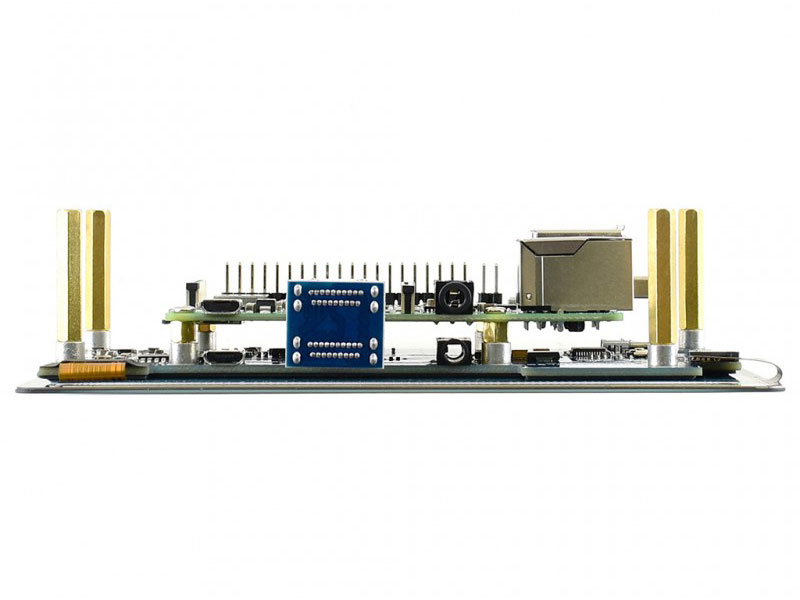

Работа с Raspberry Pi 3B+

Работа с Raspberry Pi Zero W

Работа с AI Computer Jetson Nano

Работа с другими Мини-ПК

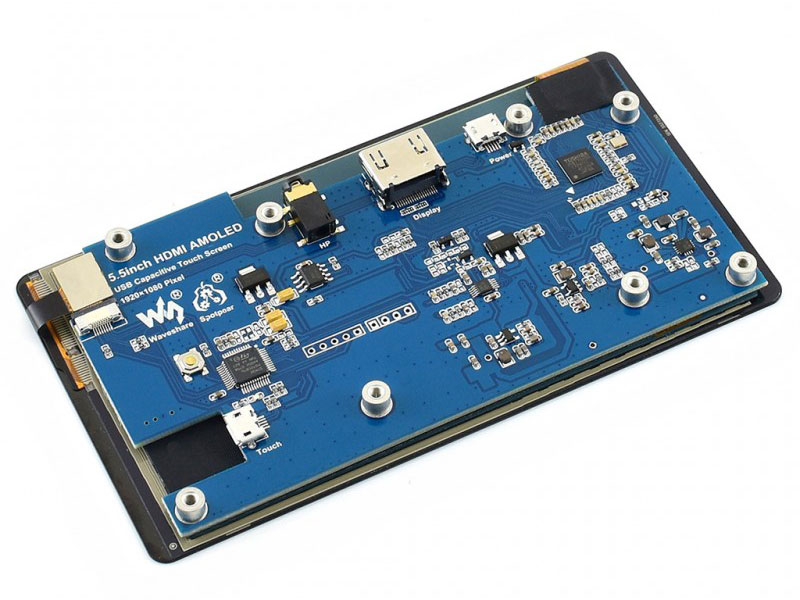

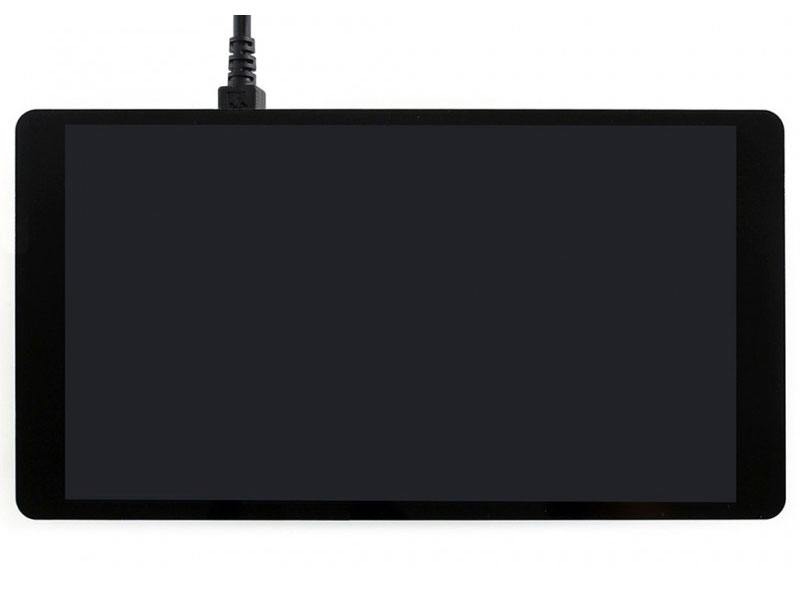

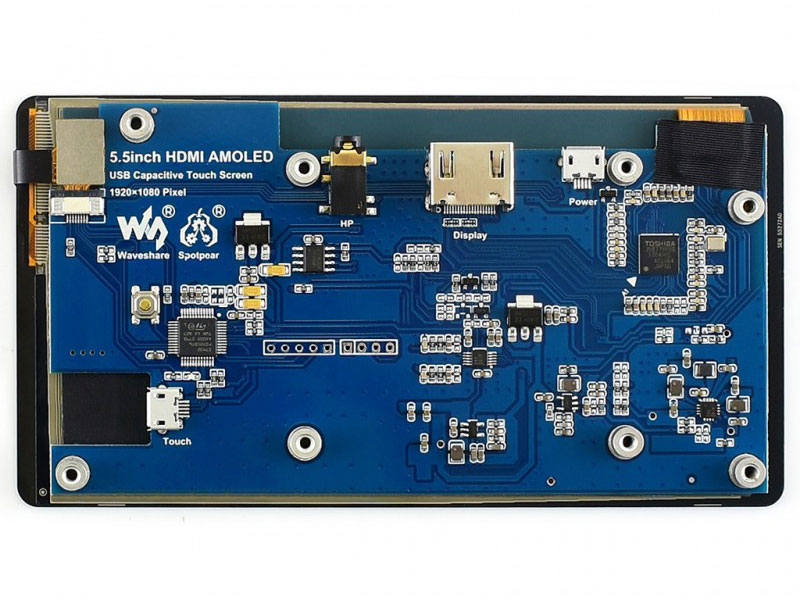

Внешний вид, элементы и размеры дисплея:
