Єгор (07.12.2024)

Прийшла трохи інша плата (я так розумію наступна ревізія) і вона відрізняється. На моїй марування СTP10, в описі CTP9.

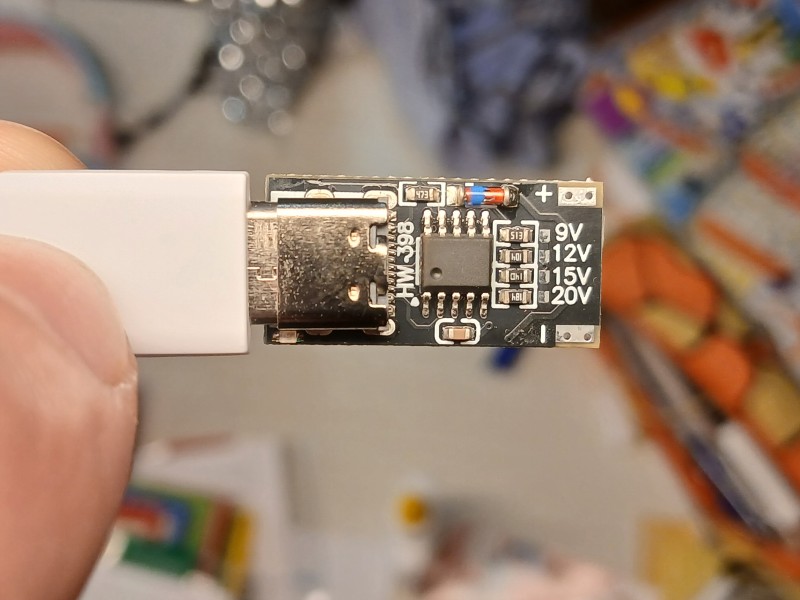

На моїй платі всього 3 резюка, замість 4 як на фото в описі. Без замкнутих перемичок (в такому вигляді як отримав) видає 20в. Є площадки на 9, 12, 15, при замиканні працює на вказану напругу (навіть перемикало на льоту від USB-C PD павербанку).
Але незрозуміло як її перемикати на 5в. Спробував різні комбінації перемичок, в тому числі замкнути всі - не вийшло отримати потрібну напругу.
Не зміг знайти на цей пристрій чи мікросхему яка вказана в описі даташит (вказана XQC110, також шукав по назві схожого модуля HW-398).
Було би круто мати інфу в описі і на цю версію також.

Руслан (07.09.2024)

Отримав модуль, підключив,
1) світлодіод не світить.
2) перемичок на вольтаж ніде не запаяно, брав як 12V.
На виході чомусь 9V.
Онушка завелась і працює.
Питання: яка напруга по замовчуванню, коли не розпаяна перемичка?

Ігор (27.07.2024)

Платка свои функции выполняет отлично, спаял кабель для подключения роутера и ONU к павербанку.

Олександр (09.07.2024)

Підкажіть пліз який шнур треба щоб він працював від павербанку? Пробую Usb-A на Type-C, нічого не працює

Юрий (28.11.2023)

Платка має трошки інший вигляд, ніж на фото, нібито відзеркалена. Навпроти перемички 20в резистор відсутній. Брав саме, щоб переробити на 20в. Підключав до двох різних PD3.0 джерел, на одному активується миттєво на 20в, інший блок не може ідентифікувати тригер, хоча обидва нормально працюють з іншими приладами з тим же самими паяльником Pinecil, заряджає iPad і тд.. По QC активується нормально, 12в максимально. Незрозуміло, чи то тригер такй, чи в мене таке PD дивне.

Коваленко Сергій (29.09.2023)

Манюсенька платка, що дозволяє живити 12-ти вольтову світлодіодну 10-ти ватну лампу не нагріваючись при цьому!
Зрозуміло, що паувербанк має підтримувати технологію швидкої зарядки. За замовчуванням перемичка вихідної напруги встановлена (запаяна) на 12В. Помічено залежність затримки виходу плати на робочий режим в залежності від якості вхідного кабеля. Вона може складати до 7 секунд.

Мартыненко Роман Викторович (08.05.2023)

Чудово підійшов для живлення паяльника SH72 від павербанку, який підтримує на виході режим швидкої зарядки. Виставив на 12В. Готовий кабель коштує від 300 грн.

Сергій (22.03.2023)

Зробив на його базі перехідник для паяльника.
Тепер від 20MAh павербанка він нормально живиться. 12V/1.2A
Можна паяти на вулиці чи в машині.

Воляник Віталій Миколайович (20.02.2023)

Замовляв для ноута, закоротив на 20v, припаяв до DC роз''єму працює на ура. Враховуючи що кабель-перехідник коштує ~500грн просто ідеальний варіант. Магазин супер

Андрей (04.02.2023)

Брав на пробу. Від повербанку з підтримкою QC и PD видає необхідні 12 v. Підключав роутер Keenetic та термінал Picotel, все працює.

Олег (07.12.2022)

Прикольный модуль - можно запитать роутер через зарядку от смартфона Сяоми.

Барильский Глеб Олександрович (14.11.2022)

Цей модуль тільки живить пристрій від джерела, чи він також може працювати як джерело? Тобто, чи можна з ним зробити павербанк, який заряджається і живить через цей usb-c порт?

Денис (15.09.2022)

Чудово працює як з QC, так і з PD. З QC "тупить" кілька секунд перед тим, як встановити напругу, поки триггер та БП "домовляються". З PD напруга встановлюється майже миттєво. Звичайно, що для роботи шнур повитен бути мінімум з 4 проводами, 2-проводні "чисто для зарядки" більше 5В не видадуть. З недоліків - роз?єм був недопаяний та невимитий від флюсу, тому працював тільки у одному положенні USB-C кабеля. Після пропайки та промивки все запрацювало як треба, в обох положеннях

Митя (11.04.2022)

Доповнення.
Все працює. Просто потрібно було джерело живлення із USB Type-C та підтримкою Power Delivery, а Quick Charge - не підходить. Трохи довелось походити із тестером по крамницях і тепер маю 12 вольт в кишені.

Митя (11.01.2022)

Замовив і ця приблуда не працює як належить. На виході 5 вольт. Перевіряв на двох павербанках і двох зарядних пристоях з пітримкою qc2.0. В неті нарив інфу, що мікруха на цьому пристрої взагалі не сертифікована для qc, але повинна працювати як в описі і повинна видавати 12 вольт. І ще, куплений екземпляр має розпаєний резистор на місці де повина бути перемичка.
