Конвертер RTD на MAX31865 для терморезисторов PT100 и PT1000
код: DAT299
Доставка по Украине
Мы отправляем заказы "Новой Почтой" по Украине. Также возможен самовывоз из нашего магазина
6 месяцев
гарантии
Мы даем гарантию на любой товар приобретенный в нашем магазине:
6 месяцев на товары, кроме батареек и аккумуляторов
14 дней на батарейки и аккумуляторы
В случае наступления гарантийного случая товар бесплатно ремонтируется, меняется на аналогичный или возвращается полная сумма его стоимостиВнимательно ознакомьтесь с условиями гарантии
Проконсультируем до и после продажи.
Вы можете задавать вопросы письменно по e-mail или по контактным телефонам нашего магазина
283 грн
в наличии
Описание
Отзывы (8)
Задать вопрос

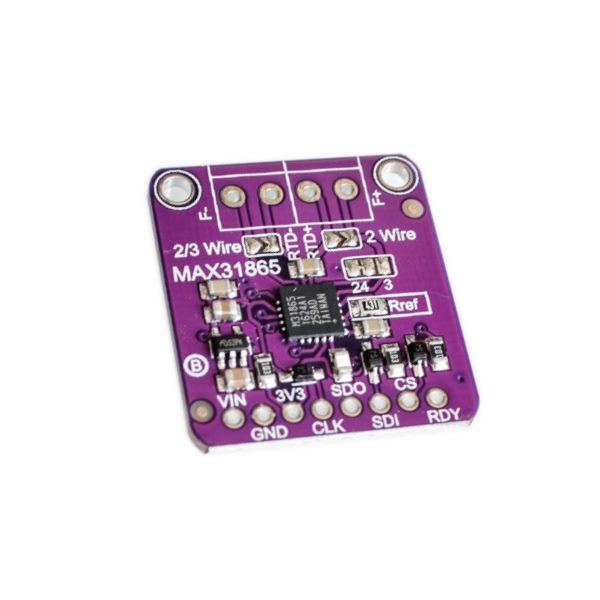

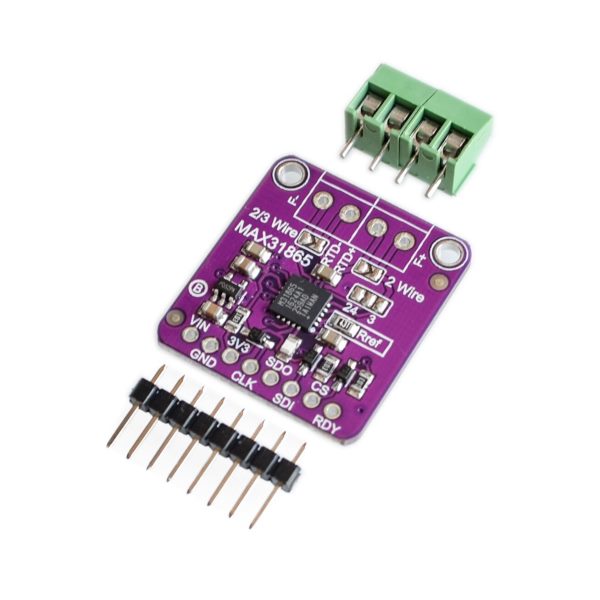

Модуль MAX31865 – преобразователь RTD (Resistance-to-Digital). Предназначен для платиновых датчиков PT100 и PT1000 от фирмы Maxim Integrated. На плате модуля установлен стабилизатор напряжения питания и вся необходимая обвязка для правильной работы преобразователя.
Первые впечатления:
изготовление, пайка очень даже хорошие.
Использование в качестве эталонного резистора ширпотребного 0603 чипика - это конечно смех. Сквозь слёзы, ибо точность выдерживания сопротивления очень невелика.
Его сопротивление в 430 ом близко к рекомендованному для 100-омных датчиков, а вот для 1000-омных показания по идее должны уходить в зашкал, для них крохотулю придётся перепаивать. Не пойму зачем так сделано.
!!!

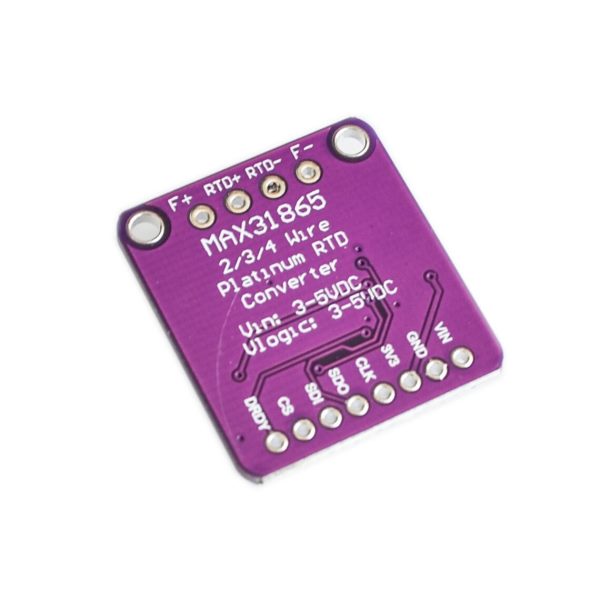

Есть площадки для впайки перемычек для перехода к 2-проводному и 3-проводному подключению, но китайцы ухитрились грубо налажать с экономией. Вывод чипа FORCE2 для 3-проводного подключения должен быть соединён с FORCE+, в 2- и 4-проводном не используется и должен быть притянут на землю. По идее, именно для такого переключения служит та непонятная 3-контактная площадка. Но китайцы решили съэкономить на smd-перемычке, и тупо замкнули FORCE2 на землю дорожкой (видна даже на фото). Так что если вам надо 3-проводное и вы честно впаяете её куда надо - будет замыкание входа датчика на землюс вечным fault-ом ! Придётся резать дорожку.
Сам чип на 3.3 вольта, но с пятивольтовостью всё хорошо: на плате стабилизатор, входы сделаны даже мило - подтяжка к 3.3V через 10к резистор, на входах диоды, открывающиеся только на сток при низком уровне. Разве что перепутать SDI и SDO /DRDY настоятельно не рекомендовал бы - на выходах никаких ограничителей нет.
Эталонное напряжение на референсном+PT датчике 2.048В. Так что при рекомендуемом соотношении сопротивлений 4:1 ток через PT100 будет 5mA (близко к макс. для чипа), через PT1000 - 0.5 mA. Напряжение на датчике примерно 0.4 В.
Не слишком хорошая дискретность в 0.031 С фактически получается из-за ограничения показаний в 4 раза при рекомендованном значении сопротивления. Так и хочется улучшить её в 2, а то и 4+ раза, но придётся усложнять схему, в том числе довольно нетривиально.
И заявленный шумок в 150uV как-то смушает, надо будет проверить что там, когда напишу обработчик и подключу.
