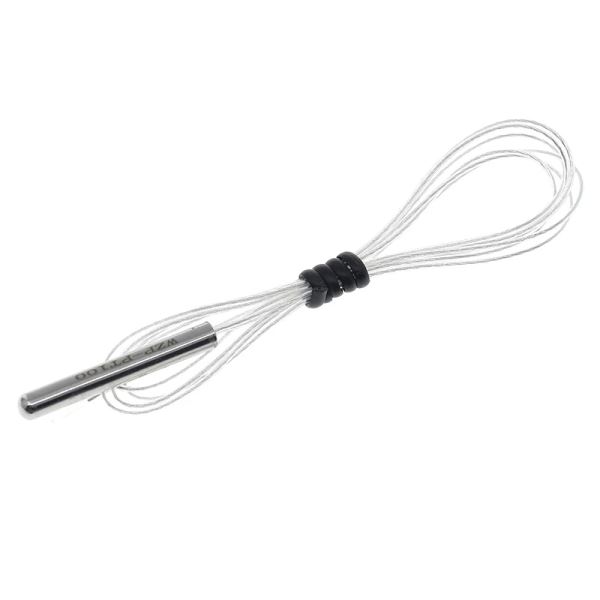

Температурный датчик Pt100 основан на принципе измерения сопротивления. Измерительным элементом является резистор из платины с сопротивлением 100 Ом при температуре 0 °C. Платина имеет положительный коэффициент зависимости сопротивления от температуры; с ростом температуры растёт сопротивление. Изменение сопротивления от температуры (линейный к-т): 0,39 Ом/1 °C. Основным отличием платиновых датчиков является долговременная стабильность по сравнению с другими методами измерения температуры, за год не хуже, чем 0,2 Ом / 0 °C.
Характеристики:
Номинальное сопротивление: 100 Ом (0 °C)
Размеры: 4 мм х 30 мм
Диапазон измеряемых температур: -40 °C до +300 °C (+/- 2,5 °C)
Датчик робочий, але точність градуювання "платини" не порадувала. При температурі в кімнаті 24,5 °C дає 108,2 Ом, що відповідає 21 °С. Залишається сподіватися на стабільність.

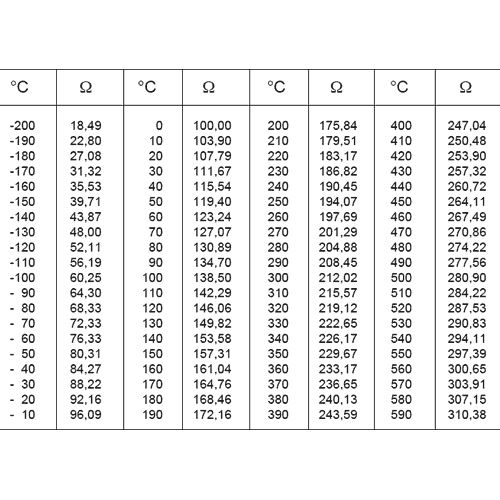

Терморезисторы на самом деле не платиновые, т.к. имеют форму резистора и не соответствуют таблице зависимости сопротивления от температуры для PT-100. Измеренные значения: R=104,4 ? при 20°С;
R=143,2 ? при 100°С;
R=193,5 ? при 200°С;
R=247,5 ? при 300°С.
Температура контролировалась мультиметром (4 разряда) с проверенными платиновым датчиком и термопарой K-типа. Точность измерений +/- 1% +1 цифра мл. разряда.
Для роботи паяв мостову схему з генератором постійного струму на TL431 та операційнику OP07. Далі або диференційний підсилювач наприклад AD621 або модуль АЦП ADS1115 який має вже диференційний вхід(але треба подбати щоб на входи АЦП не впало більше 5 вольт!!! інакше капець АЦП). НА ардуїні формула для переведення опору в градуси.
Сам термометр ясна річ лінійний(платинова дротина не може бути нелінійною), нелінійна може бути лише схема.
Якщо нема досвіду в розробці, а мостова вимірювальна схема - чую вперше то краще вибрати інший давач.
К магазину претензий нет, но терморезистор лютое г.
Для просмотра графика изменения температуры или фиксированного термостата - сойдет.
Для получения цифры - нужна точная калибровка, пакет резисторов для делителя и хитроумная формула, поскольку судя по всему, зависимость у него не линейная, нагрев увеличивает сопротивление, что в свою очередь уменьшает токнапряжение, в результате чего АЦП видит не подъем напряжения с нагревом, а падение.
