FNIRSI-1013D цифровой планшетный осциллограф

код: WTU420

FNIRSI-1013D цифровой планшетный осциллограф

Доставка по Украине
Мы отправляем заказы "Новой Почтой" по Украине. Также возможен самовывоз из нашего магазина
6 месяцев гарантии
Мы даем гарантию на любой товар приобретенный в нашем магазине:
6 месяцев на товары, кроме батареек и аккумуляторов
14 дней на батарейки и аккумуляторы
В случае наступления гарантийного случая товар бесплатно ремонтируется, меняется на аналогичный или возвращается полная сумма его стоимости
Внимательно ознакомьтесь с условиями гарантии
Проконсультируем до и после продажи.
Вы можете задавать вопросы письменно по e-mail или по контактным телефонам нашего магазина

5977 грн

в наличии

Купить в один клик

	11
	голосовать

Нашли дешевле?

Описание
Отзывы (14)
Задать вопрос

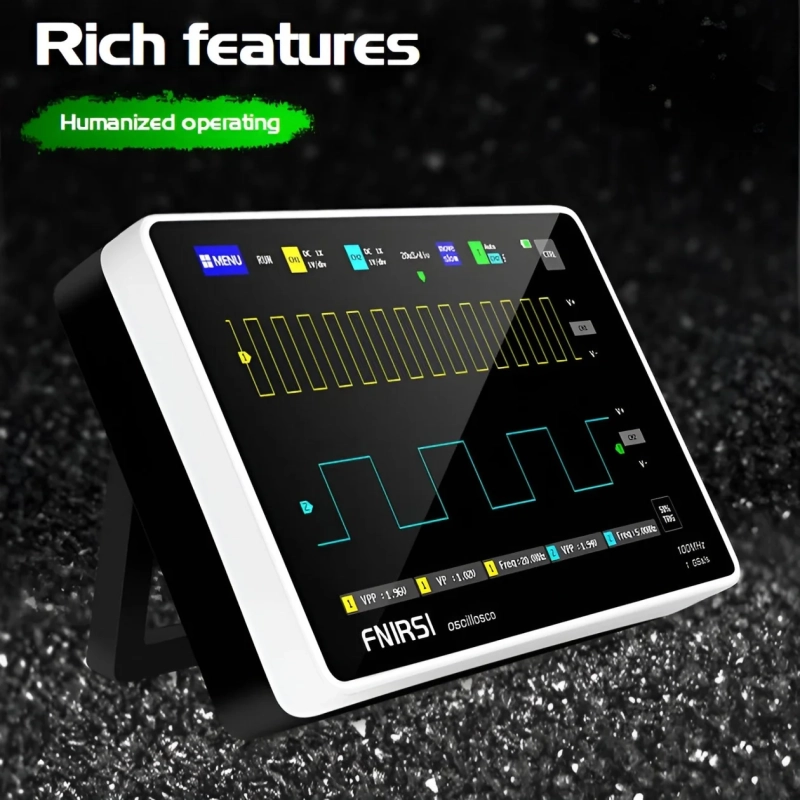

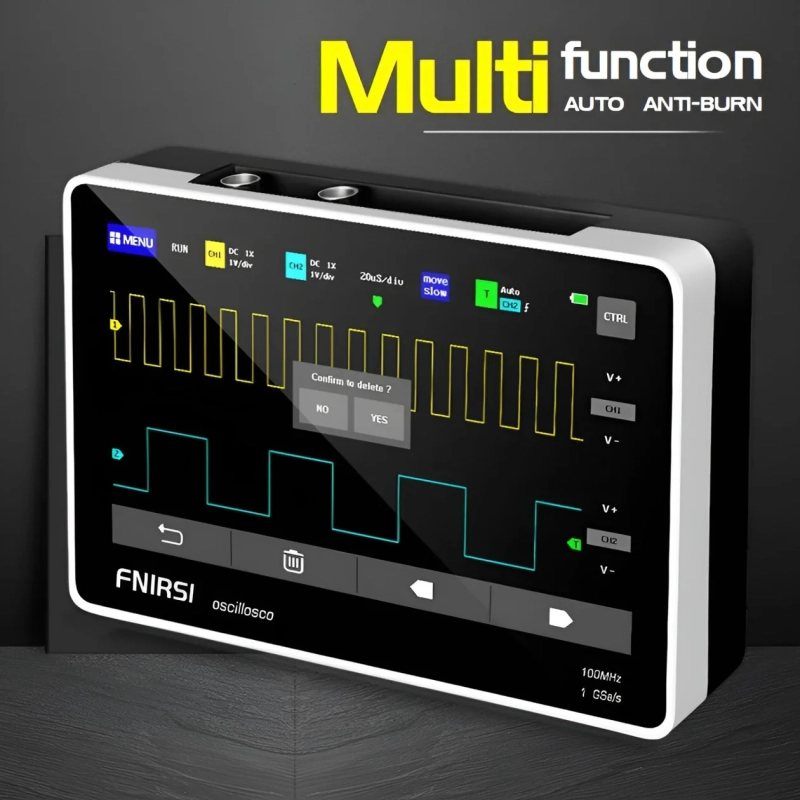

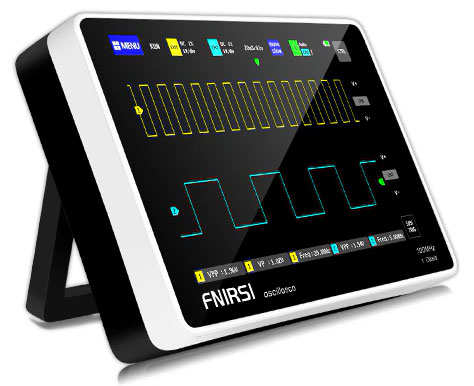

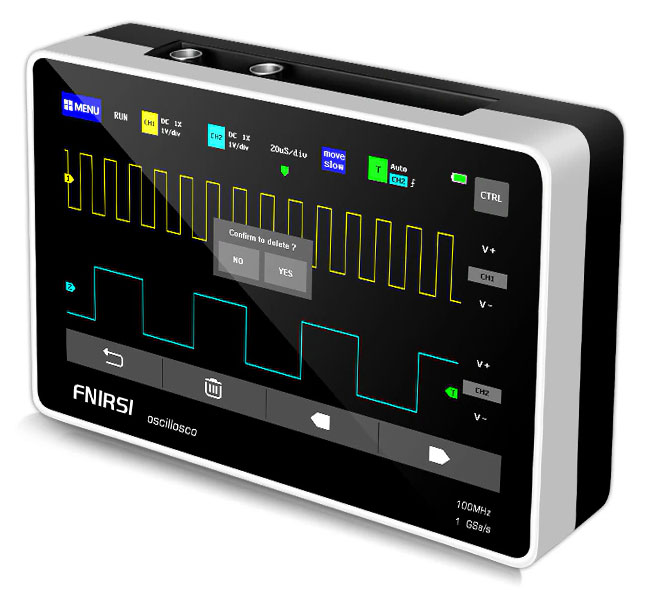

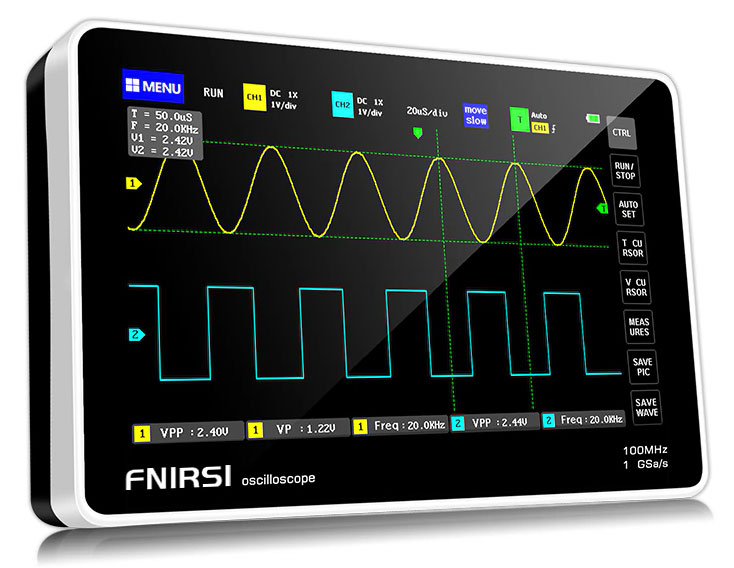

FNIRSI-1013D - это полнофункциональный двухканальный осциллограф, оснащенный 7” высоко-контрастным сенсорным дисплеем с разрешением 800х480 и функцией настройки яркости. Он имеет частоту дискретизации 1ГВыб/с и аналоговую пропускную способность 100 МГц. Три функции по захвату и анализу сигналов (одиночный/нормальный/автоматический), с возможностью сохранения во внутренней памяти до 1000 форм сигналов и 1000 снимков экрана, для последующего анализа или передачи их на компьютер через USB интерфейс.

Код производителя: 8A8

Модуль защиты высокого напряжения может выдерживать напряжение до 400В в режиме х1. Встроенный Li-Ion аккумулятор емкостью в 6000мАч, рассчитан на 4 часа непрерывной работы. Удобное и интуитивное меню и функции маштабирования, перемещения волны и т.д. облегчит работу с осцилографом.

Основные функции захвата и анализа сигналов:

Единичный режим - анализ не периодических сигналов
Нормальный режим - анализ не периодических цифровых сигналов
Автоматический режим - анализ аналоговых периодических сигналов

Характеристики:

Количество каналов: 2
Полоса пропускания: 100 Мгц при частоте дискретизации 1 ГВыб/с (1X = 5 МГц, 10X = 100 МГц)
Частота дискретизации: 1 ГВыб/с
Глубина записи: 240 Кб
Диапазон высокого напряжения: 1 х может измерить 0 ~ 40 В, 10 х может измерить 0 ~ 400 В, 100 х может измерить 0 ~ 4000 в
Развязка входа: DC, AC
Входной импеданс: 1МОм
Установка коэффициента затухания: 1Х, 10Х
Максимальное входное напряжение: 40В (1 X), 400В (10 Х)
Коэффициент развёртки: 50 с/дел - 10 нс/дел
Вертикальная развёртка: 50 мВ/дел - 500 В/дел
Время нарастания: < 3 нс
Вертикальное разрешение: 8 бит
Точность напряжения: ± 2%
Точность частоты: ± 0,01%
Режимы синхронизации: автоматический, нормальный, однократный
Режим триггера по фронту: спадающему / ниспадающему
Автоматические измерения: VPP, VP, Vmax, Vmin, Vavg, Vrms, Frequent, Duty +, Duty-, Time +, Time-, Period
Функция: FFT анализирует спектральные характеристики сигнала
Функция Лиссажу используется для определения амплитуды, частоты и фазового контраста двух групповых сигналов
Курсорные измерения: XY, триггер Y
Дисплей: 7" емкостный сенсорный TFT экран высокой контрастности с разрешением 800х480 и регулировкой яркости
Питание: встроенная литиевая батарея 6000 мАч, рассчитанная на 4 часа непрерывной работы и временем заряда 5 часов
Интеллектуальная защита напряжения: до 400 В в режиме 1Х
Интерфейс подключения: USB (5 В / 2 А)
Встроенная память: 1 Гб ( с возможностью сохранения во внутренней памяти до 1000 форм сигналов и 1000 снимков экрана )
Габариты: 184 х 124 х 50 мм
Вес нетто: 650 г

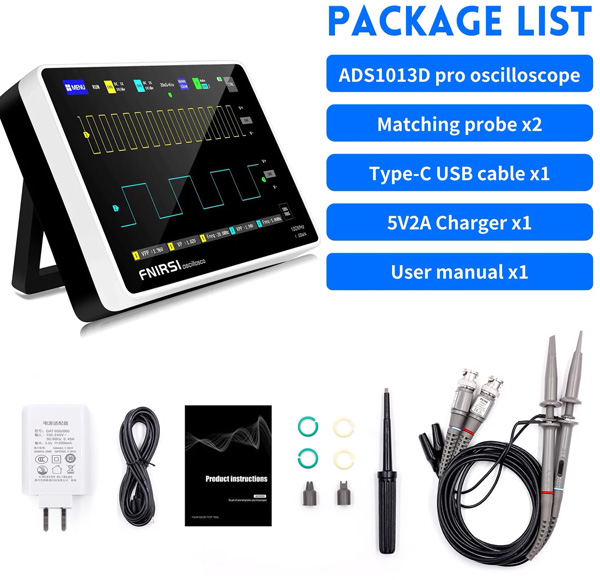

Комплектация:

Осциллограф FNIRSI 1013D - 1 шт.
Щуп - 2 шт.
Адаптер питания 230V/USB-A 5V - 1 шт.
USB кабель - 1 шт.
Инструкция по эксплуатации - 1 шт.

Ссылки:

инструкция

Отзывы покупателей про FNIRSI-1013D цифровой планшетный осциллограф

Vasyl (27.09.2024)

Чудова річ за свої кошти. Для низьковольтних та повільних сигналів значно зручніше дорогих стаціонарок, займає менше місця і просто має чудовий гарний вигляд. Прошивка від виробника нормально працюває але про всяк випадок прошив з GitHub, що дозволило розкрити максимальні можливості заліза, пожертвувавши FFT функцією. Трохи ширший програмний функціонал дає свої плюси. Не рекомендовано використовувати з перетворючами частоти (частотниками) та різними високовольтними генераторами, глючить сенсорний екран, або не чіпайте руками при вимірах.Також існує можливість збільшити внутрішній акуумулятор для роботи на весь день. Загальна оцінка 5/5.

Ответить

Ярослав (22.05.2024)

Вже здох. Він і при житті був не дуже:)) Прожив довгих пів року...

Ответить

Дмитрий (10.02.2024)

2-3 десятка раз за пару лет использовал, при очередном использовании умер. Сначала зависать стал, потом выключаться в итоге перестал включаться. Подозреваю что мк ушел на покой, прогревал, даже снимал заново залудил свинцовым припоем и вернул, картину не изменило, т.к. в интернете были жалобы на пайку. Флешку и холдер карты на всякий случай тоже. Карта внутри нормальная, еще меня смущает что греется только один из контроллеров заряда батареи, хотя судя по номиналам на плате они на разный ток настроены и в паре работают когда низкий заряд батареи.

Ответить

admin (10.02.2024)

Опишіть проблему нам на пошту.

Ответить

Дмитрий (09.04.2024)

В итоге пришлось поменять стабилизатор на 1.2в и процессор. Заработал

Ответить

Олександр (06.02.2023)

Осцилографом доволен, только надо учитывать что придет не версия с фото, а следующая ревизия, где разъемы подключения щупов утоплены. Думал возникнут пробелемы с подклюючением атенюатора hantek ht201, но несмотря на широкий разъем он влез. Если учесть что ближайший аналог, который я нашел, стоит в 3 раза дороже (owon tao3102), придраться тут не к чему.

Ответить

Александр (10.02.2022)

Работой интернет магазина Ардуино доволен. Оперативно менеджер связался, уточнили заказ и отправили тем же днём. Следующий заказ, буду делать в одноименном магазине.

Ответить

Цопа Володимир Милузійович (16.02.2021)

Реакція менеджерів на замовлення - миттєва!
Чудовий прилад для "польових" робіт! Зручна система керуванням приладом. Дуже добре, що є система запису осциллограмм, що дозволяє робити аналіз сигналів.
Єдине,що не добре, це те що з підвищенням заміру напруги, похибка зростає.
Може хтось підскаже чи можливо відкалібрувати показометер заміряної напруги?

Ответить

Михайло (01.02.2021)

Класна річ. Не вистачає лише синхронізаціі по відео з вибором поля та строки та роботи з додаваннямвідніманням по каналах. Проте за ці гроші... Хоча може й зроблять апдейт прошивки.

Ответить

Валера (19.01.2021)

Прибором доволен для начинающих мастеров рекомендую. Благодарю менеджера который порекомендовал.

Ответить

Андрей (20.12.2020)

6 из 5. ОЧЕНЬ акуратно собран. Никаких "соплей" или потекшего флюса, плата выглядит шикарно.

Авто-синхронизация бьется головой об стену во всем, что быстрее 30Мц, никаких 100 :)))

За свои деньги, отличный инструмент.

Ответить

Олексій (12.05.2021)

1GSa/s там звісно немає. АЦП можуть видати 200МSa/s.
Смуга пропускання десь в районі 36 МГц.
За свої кошти норм.

Ответить

Денис (27.09.2020)

5 из 5. Прекрасный инструмент своей категории. Для дома самое то. Единственный минусик подзарядка с американским штекером, но microUSB 5V/2A, так что чем зарядить найдется всегда...

Ответить

MLT (27.08.2020)

Очень крутой. В комплекте 2 щупа, в описании 1. За эти деньги, лучше найти не реально.

Ответить
