Усилитель датчика сердечного ритма на AD8232 от SparkFun

код: ORD131

Этот товар доступен "под заказ". Уточняйте сроки и цену у менеджеров.

Усилитель датчика сердечного ритма на AD8232 от SparkFun

Доставка по Украине
Мы отправляем заказы "Новой Почтой" по Украине. Также возможен самовывоз из нашего магазина
6 месяцев гарантии
Мы даем гарантию на любой товар приобретенный в нашем магазине:
6 месяцев на товары, кроме батареек и аккумуляторов
14 дней на батарейки и аккумуляторы
В случае наступления гарантийного случая товар бесплатно ремонтируется, меняется на аналогичный или возвращается полная сумма его стоимости
Внимательно ознакомьтесь с условиями гарантии
Проконсультируем до и после продажи.
Вы можете задавать вопросы письменно по e-mail или по контактным телефонам нашего магазина

764 грн

Купить в один клик

	1
	голосовать

Нашли дешевле?

Описание
Отзывы
Задать вопрос

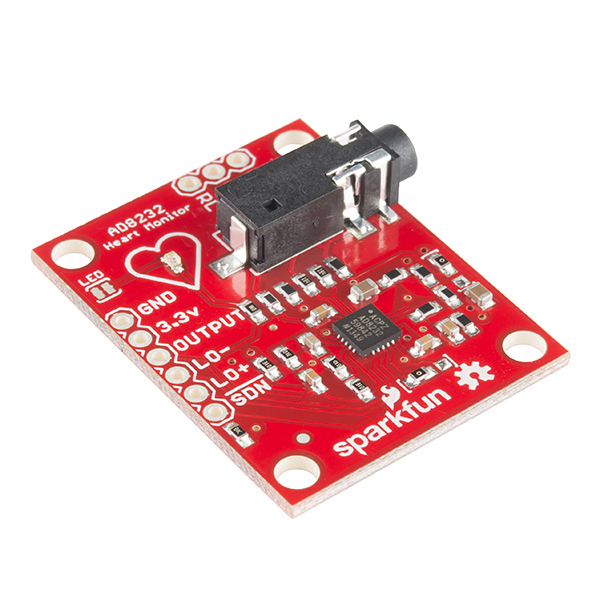

Пульсометр на микросхеме AD8232 предназначен для построения любительских систем определения активности сердца. Микросхема AD8232 исползуется как операционный усилитель для выделения из входных сигналов очищенных от шума интервалов PR и QT. AD8232 представляет собой интегрированное решение для обработки сигналов биопотенциалов. Микросхема извлекает, усиливает и определяет полезный сигнал из входных биосигналов с большим содержанием шумов, обусловленных внешними факторами такими как движение или электродами, размещенными на большом расстоянии.

Код производителя: SEN-12650

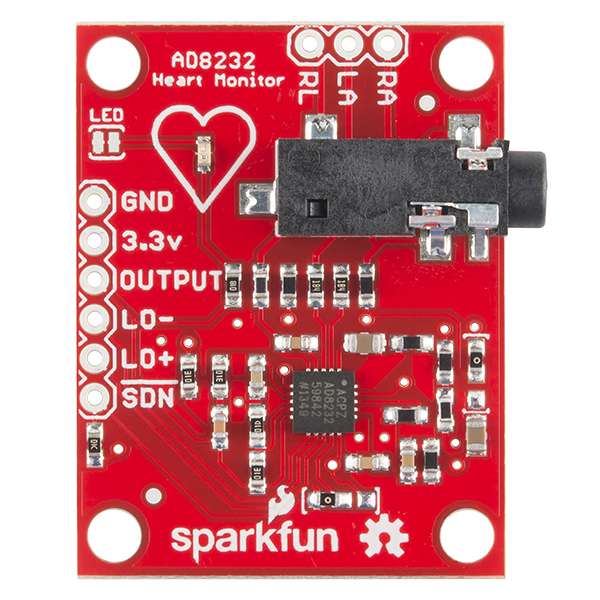

На плате, кроме стандартного входного разъёма, размещены три входных контакта под пайку: RA (датчик правой руки), LA (датчик левой руки) и RL (датчик правой ноги) для стационарного подключения входных электродов.

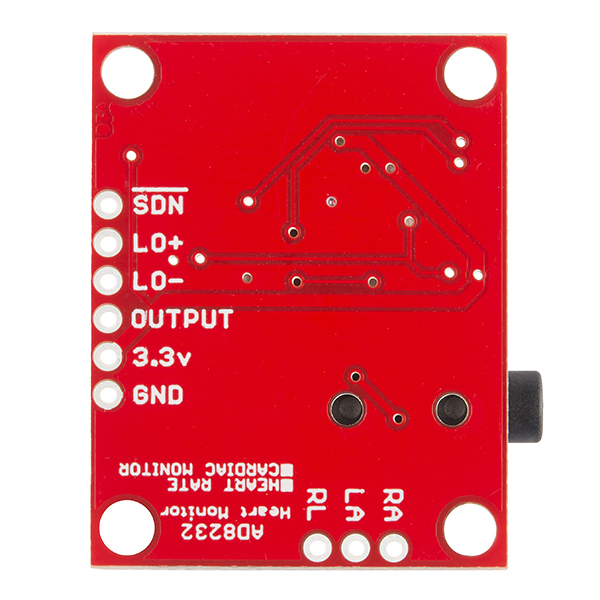

Для подключения усилителя к контроллеру используются 6 контактов: SDN, LO +, LO-, OUTPUT, 3.3V, GND.

При правильном подключении датчиков и обнаружении активности сердца на плате начнет мигать светодиод в такт с сокращениями сердца.

Данный модуль не является медицинским прибором и не предназначен для диагностики и лечения заболеваний. Так же отметим что усилитель не имеет гальванической развязки и питать его нужно от автономного источника питания. Если же есть необходимость использования сетевого источника то обязательно потребуется применение опторазвязки.

Для подключения к плате рекомендуем использовать кабель датчиков медицинских приборов.

Характеристики:

Микросхема датчика: AD8232
Рабочее напряжение питания: 3,3 В
Тип входа: Аналоговый выход
Индикация обнаружения пульса: светодиод
Подключение датчиков: разъем 3,5 мм
