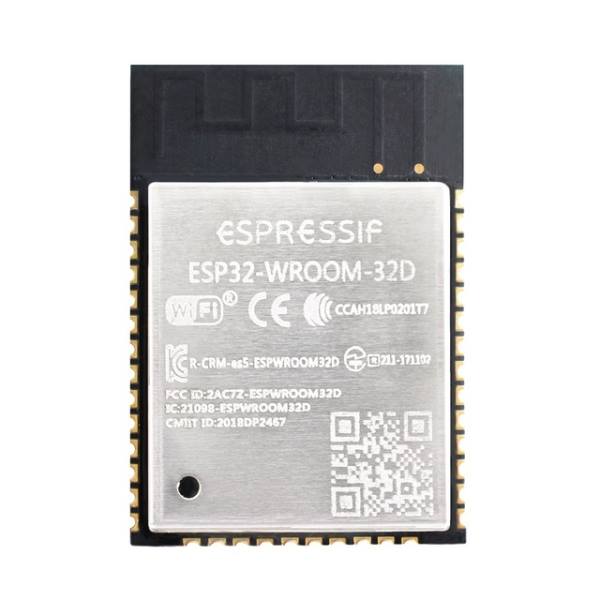

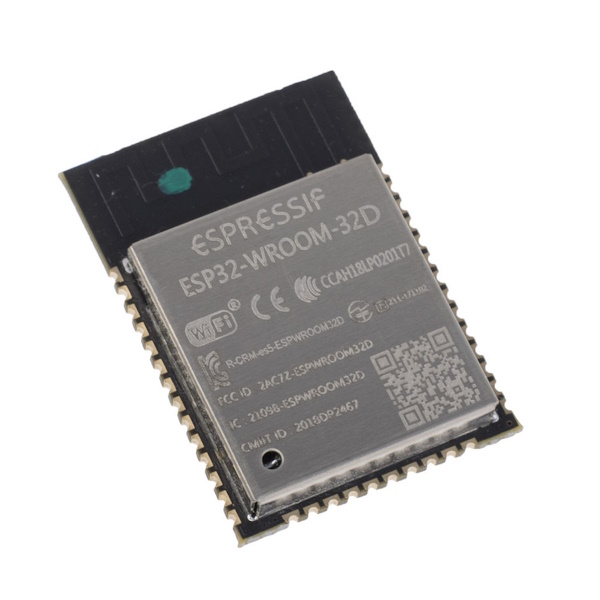

Wi-Fi модуль ESP-WROOM-32D 16Мбайт

ESP-WROOM-32D (ESP32-D0WD) – новый миниатюрный высокопроизводительный совмещённый Wi-Fi + BT + BLE модуль от компании Ai-Thinker, предназначенный для широкого спектра применений, начиная от микромощных сетевых датчиков до самых сложных приложений, например, таких как кодирование голоса, потоковая передача музыки и MP3 кодирование. ESP-32D выполнен на базе популярного двухядерного чипсета ESP32, с изменяемой тактовой частотой от 80 МГц до 240 МГц, возможностью индивидуального управления и питания. Для прототипирования удобно использовать модуль разработчика ESP32.

Модуль разработан для переносной и автономной электроники и приложений интернет-вещей, выполнен в миниатюрном корпусе 25,5 мм x 18 мм, имеет на борту Flash память, кварц 40 МГц и PCB антенну, обеспечивающую отличные RF характеристики. ESP32-WROOM имеет богатую периферию, включающую в себя такие интерфейсы как UART, SPI, I2C, I2S, разъем для SD карты, инфракрасный порт, интерфейс для подключения емкостной сенсорной панели. Одной из особенностью модуля является сверхнизкое потребление и гибкий выбор «спящих» режимов, позволяющих получить цифры до 20мкА (deep sleep mode). Модуль поддерживает весь стек протоколов стандартов WiFi 802.11n и BT4.2, обеспечивая данный функционал через интерфейсы SPI/SDIO или I2C/UART.

Отличительные особенности:

• Поддержка dual mode Bluetooth: «classic» и BLE
• Скорость Wi-Fi: 802.11 b/g/n до 150 Мбит/с
• поддержка режимов Wi-Fi: клиент, точка доступа, Sniffer, Wi-Fi Direct.
• Минимальная чувствительность -98 dBm
• Широкий диапазон рабочих температур: -40 ~ +125 °C
• Энергопотребление до 20мкА (deep sleep mode)
• Обновление ПО по воздуху
• Объем памяти (SPI Flash): 16 Мбайт

Технические характеристики:

• Wi-Fi Стандарты: FCC/CE/IC/TELEC/KCC/SRRC/NCC
• Протоколы: 802.11 b/g/n/d/e/i/k/r (802.11n до 150 Мбит/с)
• A-MPDU и A-MSDU поддержка и поддержка защитного интервала в 0.4 сек
• Частотный диапазон: 2.4 ~ 2.5 ГГц
• Bluetooth Протоколы: Bluetooth v4.2 BR/EDR и BLE specification
• Радио NZIF приемник с чувствительностью: -98 dBm
• Передатчик: Class-1, class-2 и class-3 AFH
• Аудио: CVSD и SBC
• Аппаратные средства и интерфейсы: SD, UART, SPI, SDIO, I2C, LED PWM, Motor PWM, I2S, I2C, IR
• GPIO, сенсорный датчик, ADC, DAC, LNA предусилитель
• Датчики «на борту»: Hall sensor, температурный датчик
• Генераторы: кварцевый 26 МГц и 32 кГц
• Питание: 2.2 ~ 3.6 В
• Рабочий ток (средний): 80 мА
• Диапазон рабочих температур: -40°C ~ 85°C
• Программное обеспечение: Режимы Wi-Fi Station/softAP/SoftAP+station/P2P
• Защита: WPA/WPA2/WPA2-Enterprise/WPS
• Шифрование: AES/RSA/ECC/SHA
• Обновление ПО: UART Download / OTA (по сети) / download and write firmware via host
• Разработка программ: Cloud Server Development / SDK for custom firmware development
• Сетевые протоколы: IPv4, IPv6, SSL, TCP/UDP/HTTP/FTP/MQTT
• Пользовательские настройки: AT instruction set, cloud server, Android/iOS App
