Arduino Portenta H7

код: API140

Дополнительные категории товара: STM8, STM32 | Arduino для разработчиков

Доставка по Украине
Мы отправляем заказы "Новой Почтой" по Украине. Также возможен самовывоз из нашего магазина
6 месяцев гарантии
Мы даем гарантию на любой товар приобретенный в нашем магазине:
6 месяцев на товары, кроме батареек и аккумуляторов
14 дней на батарейки и аккумуляторы
В случае наступления гарантийного случая товар бесплатно ремонтируется, меняется на аналогичный или возвращается полная сумма его стоимости
Внимательно ознакомьтесь с условиями гарантии
Проконсультируем до и после продажи.
Вы можете задавать вопросы письменно по e-mail или по контактным телефонам нашего магазина

Теги: Arduino Original

4575 грн

ожидается

Сообщить

	7
	голосовать

Описание
Отзывы
Задать вопрос

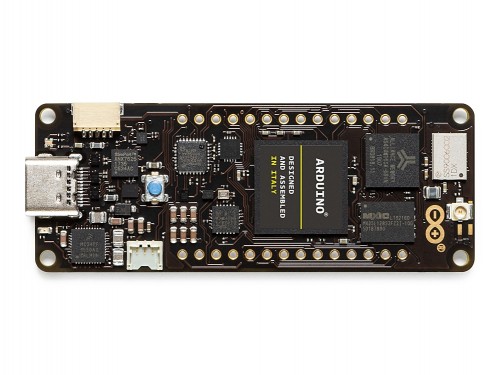

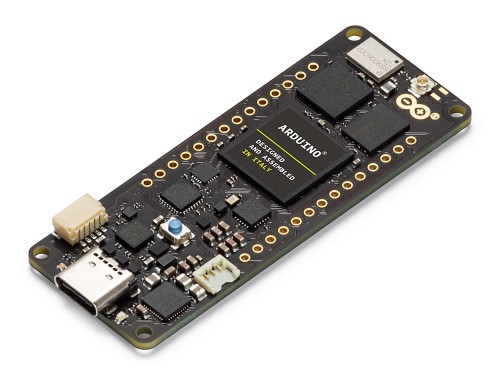

Новый оригинальный контроллер от Arduino - Portenta H7 одновременно выполняет высокоуровневый код и задачи в реальном времени. Конструкция включает два процессора, которые могут выполнять задачи параллельно. Например - можно выполнять скомпилированный код Arduino вместе с кодом MicroPython и иметь оба ядра для связи друг с другом. Функциональность Portenta двойная: она может работать как любая другая плата встроенного микроконтроллера или как главный процессор встроенного компьютера. Например: используйте Portenta Vision Shield, чтобы превратить Вашу плату H7 в промышленную камеру, способную выполнять алгоритмы машинного обучения в реальном времени для потокового видео в реальном времени.

Код производителя: ABX00042

Portenta может легко запускать процессы, созданные с помощью TensorFlow ™ Lite - одно из ядер может «на лету» вычислять алгоритм компьютерного зрения, а другое может выполнять низкоуровневые операции, такие как управление двигателем или выполнение функций пользовательского интерфейса.

Контроллер Portenta используется в приложениях, требовательных к объёму управляющей программы и производительности вычислений:

Высокопроизводительное машиностроение
Лабораторное оборудование
Компьютерное зрение
PLC компьютеры
Промышленные интерфейсные системы
контроллеры для роботов
Критически важные устройства
Стационарные компьютеры
Высокоскоростные вычислительные устройства

Два параллельных ядра:

Основным микроконтроллером H7 является двухъядерный STM32H747,состоящий из Cortex® M7 с частотой 480 МГц и Cortex® M4 с частотой 240 МГц. Два ядра взаимодействуют через механизм удаленного вызова процедур, который позволяет беспрепятственно вызывать функции на другом процессоре. Оба процессора используют все периферийные устройства внутри микросхемы и могут работать под управлением:

Скетчи Arduino поверх ОС Arm® Mbed ™
Оригинальные приложения Mbed ™
MicroPython / JavaScript через интерпретатор
TensorFlow ™ Lite

Графический ускоритель:

Вероятно, одна из самых интересных особенностей Portenta H7 - это возможность подключения внешнего монитора для создания собственного встраиваемого компьютера с пользовательским интерфейсом. Это возможно благодаря встроенному в процессор графическому со-процессору STM32H747 - Chrom-ART Accelerator ™. Помимо графического процессора, чип включает специальный JPEG кодер и декодер.

Новый стандарт размещения выводов:

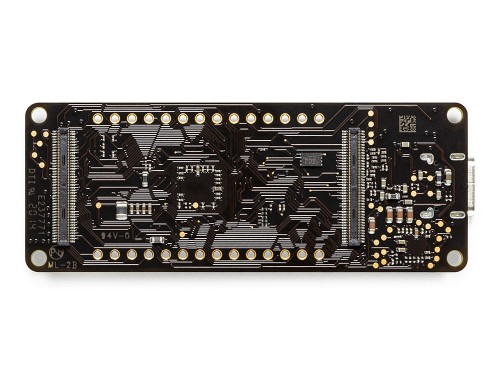

Контроллер Portenta имеет два 80-контактных разъема высокой плотности в нижней части платы. Это обеспечивает масштабируемость для широкого спектра приложений путем простого добавления дополнительных плат и модулей, которые соответствуют Вашим потребностям.

Встроенные средства связи:

Встроенный беспроводной модуль позволяет одновременно управлять подключениями Wi-Fi и Bluetooth®. Интерфейс Wi-Fi может работать как точка доступа, как станция или как одновременная точка доступа/STA в двух режимах и может поддерживать скорость передачи до 65 Мбит/с. Интерфейс Bluetooth® поддерживает Bluetooth Classic и BLE. Также имеются большое разнообразие различных проводных интерфейсов, таких как UART, SPI, Ethernet или I2C, как через разъемы в стиле MKR, так и через новую пару промышленных 80-контактных разъемов Arduino.

Многофункциональный USB-C разъём:

Разъем для программирования платы представляет собой порт USB-C, который, также, можно использовать для питания платы в качестве USB концентратора, для подключения монитора DisplayPort или для подачи питания на устройства, подключенные к OTG разъёму.

Конфигурация контроллера по умолчанию:

Базовая версия Arduino Portenta H7 по умолчанию (кодовое имя H7-15EUNWAD) состоит из:

STM32H747 двухядерный микроконтроллер с графическим ядром
Оперативная память 8МБ SDRAM
Дополнительная NOR Flash память 16МБ
10/100 Ethernet адаптер физического уровня
USB HS порт
Криптокодек NXP SE050C2 Crypto
Беспроводные интерфейсы WiFi/BT

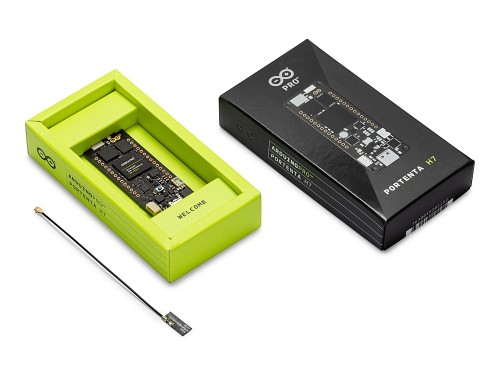

Внешняя антенна
DisplayPort выведенный через USB-C интерфейс

Если Вам требуется больше памяти Portenta H7 содержит дополнительные внешние 64 МБ SDRAM память и 128 МБ QSPI Flash память.

Arduino Portenta H7 в базовой комплектации основана на микроконтроллере STM32H747 XI серии.

Микроконтроллер	STM32H747XI двухядерный Cortex®-M7+M4 32-разрядный с низким энергопотреблением Arm® MCU
Радиомодуль	Murata 1DX сдвоенный WiFi 802.11b/g/n 65 Mbps и Bluetooth 5.1 BR/EDR/LE
Криптокодек	NXP SE0502
Питание платы (USB/VIN)	5В
Поддерживаемое батарейное питание	Li-Po один элемент, 3.7В, 700мАч (встроенный контроллер зарядки)
Питание внутренней схемы	3.3В
Потребляемый ток	2.95 мкА в ждущем режиме (Backup SRAM OFF, RTC/LSE ON)
Подключения дисплея	MIPI DSI host & MIPI D-PHY интерфейс для подключения дисплея
Графический процессор	Chrom-ART графический ускоритель ™
Таймеры	22x таймера и сторожевых таймера
UART	4x порта(2 с управлением передачей/приемом)
Ethernet PHY	10 / 100 Mbps (доступен только через порт расширения)
Интерфейс SD карты памяти	Интерфейс SD карты памяти (доступен только через порт расширения)
Рабочий диапазон температур	-40 °C to +85 °C
MKR Разъёмы	Для использования промышленных MKR шилдов
Разъёмы высокой плотности	Два 80-контактных разъёма для подключения периферийных плат и использования всей встроенной периферии
Интерфейс камеры	8-бит, с частотой до 80 МГц
АЦП	3× АЦП 16-бит ( до 36 каналов до 3.6 MSPS)
ЦАП	2× 12-бит ЦАП (1 МГц)
USB-C	Host / Device, выход DisplayPort, High / Full Speed USB, выход напряжения питания

Перечень основных конфигураций платы:

Элемент	Описание	Коды элемента
SDRAM	Внешняя SDRAM память	0 - Нет 1 - 8 МБ 2 - 16 МБ3 - 32 МБ4 - 64 МБ
FLASH	Внешняя QSPI Flash память	0 - Нет 1 - 2 МБ (NOR) 5 - 16 МБ(NOR) 8 - 128 МБ(NAND)
Ethernet	10/100 Ethernet PHY	0 - Нет E - Установлен
HS USB	High Speed USB PHY	0 - Нет U - Установлен
Crypto	Кодек криптографии	0 - Нет M - ATECC608A N - SE050C2
Wireless	Беспроводный модуль	0 - Нет W - Установлен
Antenna	Опциональная антенна	0 - Нет C - UFL разъём
Video	Displayport выход через USB-C	0 - Нет D - Установлен
