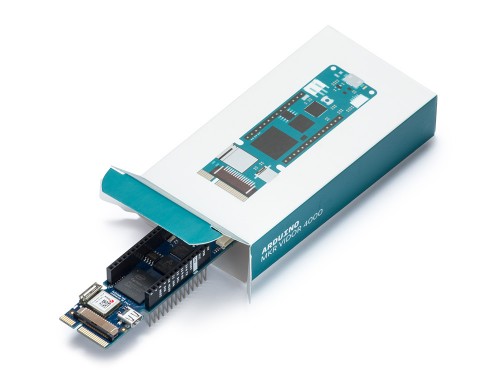

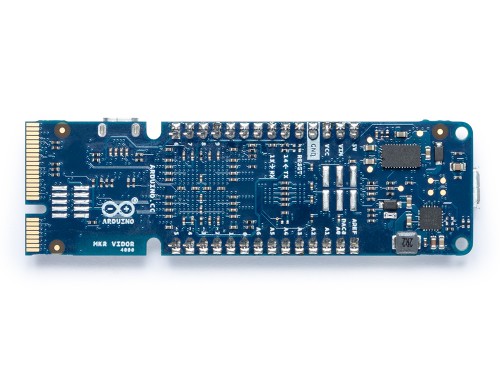

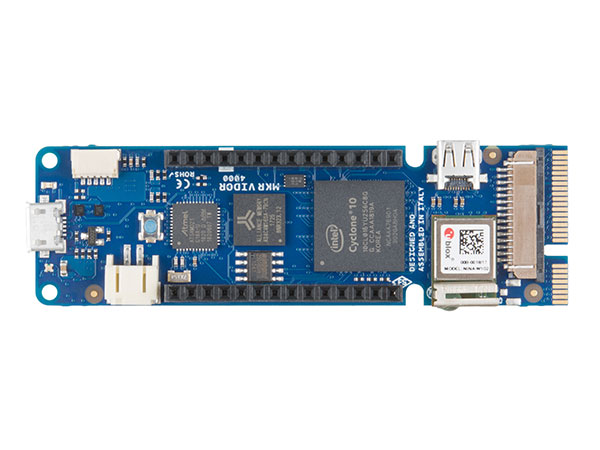

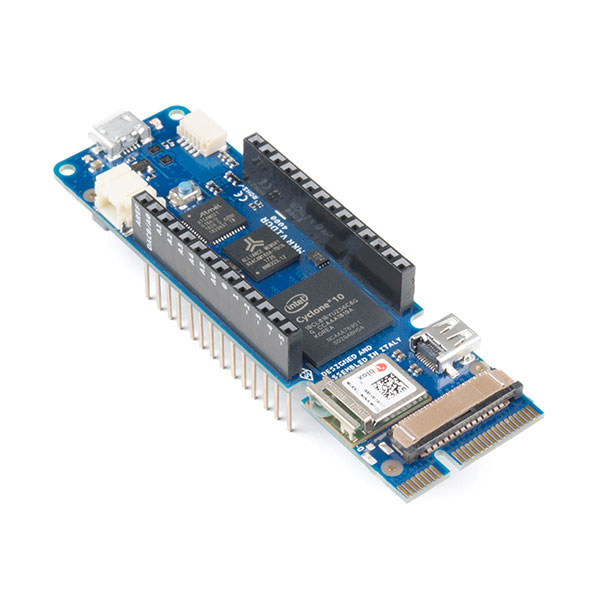

Уникальное сочетание производительного ARM микроконтроллера и скоростной ПЛИС позволит Вам реализовывать проекты, требующие как высокого быстродействия и гарантированной реакции на входные сигналы, так и быстрой обработки полученных данных. Контроллер MKR VIDOR 4000 позволит Вам создать свой пользовательский контроллер, используя следующие ресурсы платы: 8 MB SDRAM оперативной памяти, 2 MB QSPI флеш памяти, 1 Мб из которой предоставлен для пользователя, разъём Micro HDMI для подключения монитора или телевизора, разъём MIPI для подключения видеокамеры и мощный интерфейс беспроводных подключений Wifi и BLE предоставляемый модулем U-BLOX NINA W10.
Код производителя: ABX00022, 1050-1164-ND

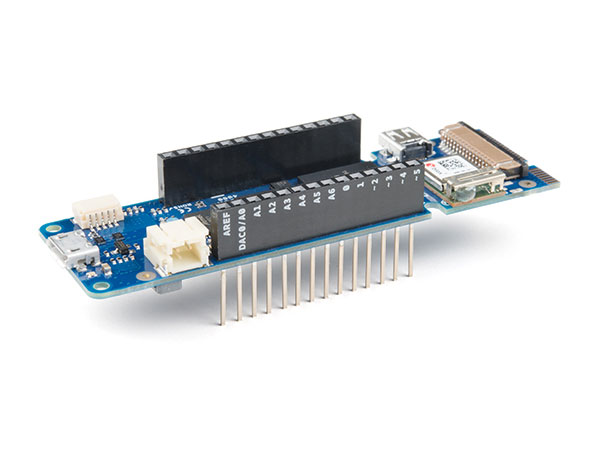

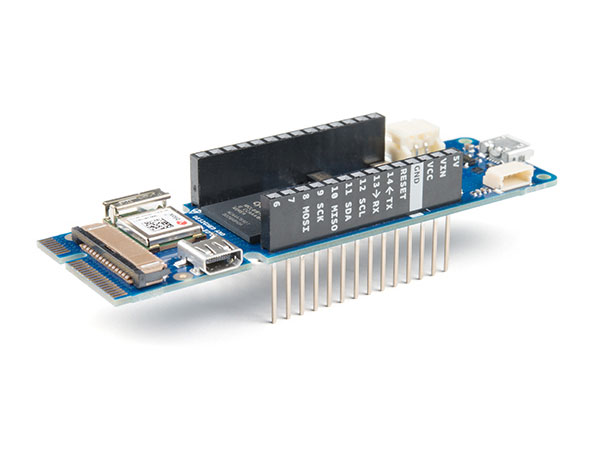

На разъём MKR интерфейса выведены контакты микронтроллера SAMD21 и ПЛИС. И вдобавок есть Mini PCI Express разъем с 25 пользовательскими программируемыми выводами. Для программирования платы можно использовать среду разработки Arduino IDE, в которую добавлена поддержка этого контроллера.
ПЛИС на плате контроллера содержит 16K логических элементов, 504 КБ встроенной оперативной памяти, и 56 аппаратных умножителей 18x18 разрядов для высокоскоростных DSP вычислений. Каждый вывод ПЛИС может работать с частотой более 150МГц и может быть сконфигурирован для таких функций как UART, (Q)SPI, высокоточный ШИМ, интерфейс квадратурного энкодера, интерфейс I2C, сигма-дельта ЦАП и т.д.
Плата поддерживается средой программирования Arduino IDE. Установка поддержки: Инструменты-> Плата-> Менеджер плат. В строке поиска наберите VIDOR и установите плагин, найденный по этой строке поиска.
Характеристики:
Микроконтроллер: SAMD21
Архитектура: ARM Cortex-M0+ 32разряда
Дополнительный вычислитель: Cyclone 10
Рабочее напряжение питания: 3.3В
Память программ: 256 KБайт
Оперативная память данных: 32 KБайт
Рабочая частота микроконтроллера: 48 МГц
Нагрузочная способность выхода микроконтроллера: 3 мА (I/O Pins)
Стоит добавить, что этот кит - не самый лучший способ начинать знакомство с FPGA с ноля.
Очень многое завязано на инфраструтуру arduino, и на поддержку со стороны прошивки samd.
Запись во флеш конфигурации напрямую из Quartus Programmer (using factory default sfl) не поддерживается.
Конфиг бутлоадера fpga должен оставаться во флеше, иначе arduino ide не сможет достучаться до чипа флеша. Авторы пошли даже на патчинг исходников IP ядер qspi и 16550_uart, поставляемых с Quartus.
Дефолнтые конфиги с графикой и прочей периферией используют Nios II /f, в котором крутится адаптация Adafruit GFX. Поэтому или нужна лицензия на него, или откатывайся до /e версии, с серъёзной просадкой скорости, т.к. часть кода Nios выполняется прямо из флеша. И без кешей, которые есть в /f, картина становится печальной.
В общем, если думать о ките как об ардуино с навороченной обновляемой периферией, поставляемой авторами или другими контрибуторами - платка просто бомба.
Но если хочется именно экспериментов с fpga, то слишком много условий нужно выполнить, прежде чем конфиг окажется во флеше.
Оригинальная итальянская ардуинка, с голограммами и вкладышами. Работает.
Первый тест работоспособности с hdmi "не завёлся", видео не показывал ни монитор ни телевизор. Скетч VidorDrawLogo на старте ожидает подключения терминала. Так что проще закомментировать строчку ожидания последовательного порта, сэкономит чуток нервов. Собственно, в самом скетче комментарии об этом говорят, но кто их сразу читает?
Скетч USB_Blaster тоже работает. В системе появляется бластер (со стандартными драйверами от оригинального бластера), и Quartus Programmer обнаруживает fpga.
