Базовая плата GPIO c PoE для модулей Raspberry Pi CM3/CM3L/CM3+/CM3+L от Waveshare

Базовый вычислительный модуль PoE Board - это плата разработчика, в которую можно подключить модуль Raspberry Pi Compute Module и максимально гибко использовать ресурсы Pi. С функцией PoE (Power over Ethernet) и универсальными периферийными интерфейсами на борту он подходит для оценки возможностей вычислительного модуля Raspberry Pi, а также является идеальным выбором для конечных разработок.

Код производителя: 16664, Compute Module PoE Board

Функции

• Разъём Raspberry Pi GPIO для подключения всех версий Raspberry Pi HATs
• Ethernet порт 10/100M с PoE питанием
• 4x USB порта, позволяет подключить USB-устройств
• Интерфейсы камеры 2x CSI
• Интерфейсы HDMI / DSI для подключения дисплеев
• Бортовой USB TO UART конвертер для отладки
• интерфейс вентилятора охлаждение с автоматическим запуском или с контролем через GPIO

Характеристики:

• Питание платы: микро USB порт / PoE Ethernet порт
• Параметры питания PoE: 37В и 57В постоянного тока
• Потребляемая мощность PoE: 5В 2.5А постоянного тока
• Сетевой стандарт: стандарт 802.3af PoE
• Габариты: 114 мм × 84,4 мм
• Размер монтажного отверстия: 3.2mm

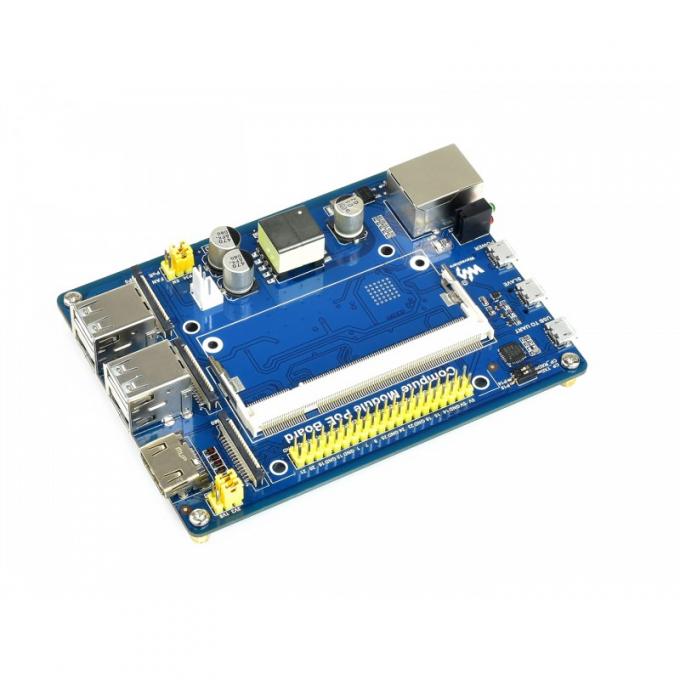

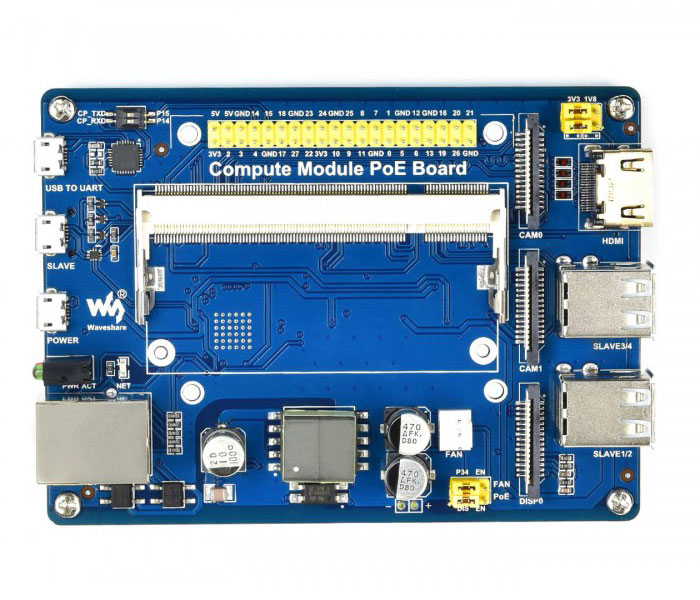

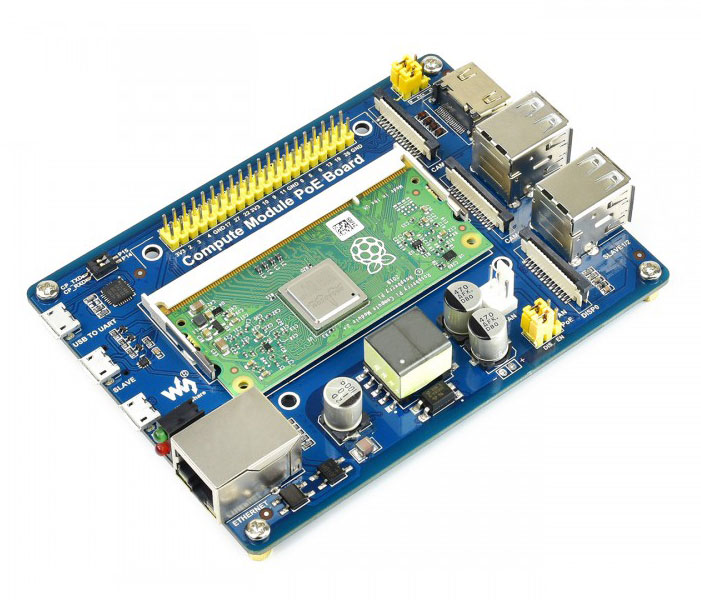

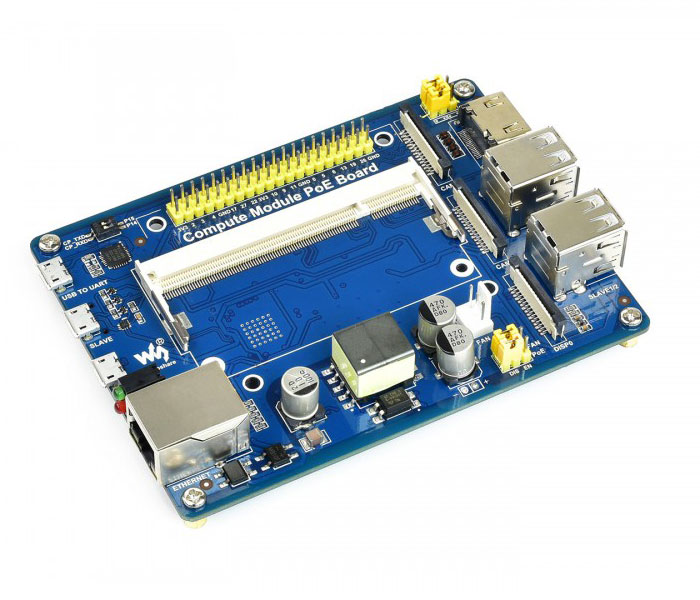

1. Интерфейс вычислительного модуля: для подключения вычислительного модуля (CM3 / CM3L / CM3 / CM3'L)
2. Raspberry Pi GPIO разъём: для подключения Raspberry Pi HATs
3. PoE порт Ethernet: 10/100M для подключения маршрутизатора с функцией PoE
4. Интерфейс DSI: порты для подключения Raspberry Pi LCD
5. USB-порты: 4x USB-порты для подключения USB-устройств
6. Интерфейс CSI: 2x CSI порта для подключения Raspberry Pi камеры
7. Порт HDMI
8. Интерфейс USB TO UART: для отладки
9. Интерфейс USB SLAVE: позволяет прошить образ системы в модуль
10. Порт питания: 5V 2.5A

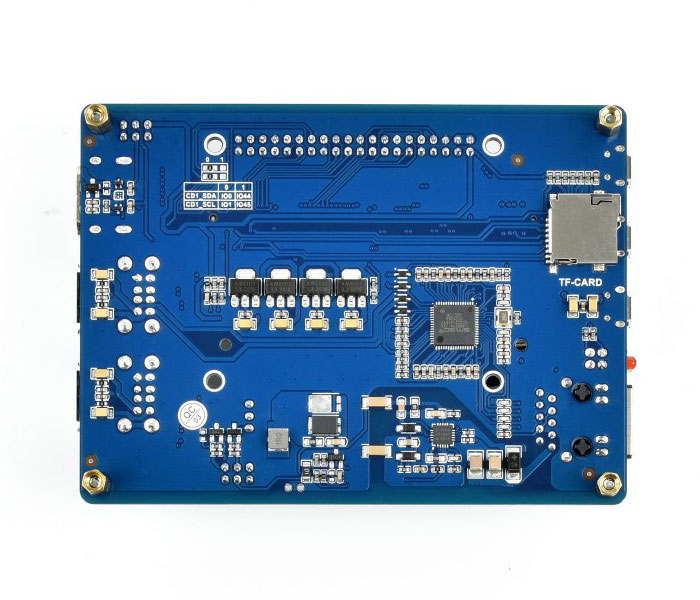

11. Слот для карт TF (нижняя сторона): вставьте карту Micro SD с предварительно прошитой системой
12. Интерфейс вентилятора охлаждения
13. LAN9514 (нижняя сторона): полностью интегрированный USB-концентратор и контроллер Ethernet 10/100M
14. Si3404 PoE чип управления питанием (нижняя сторона)
15. CP2102 USB-UART преобразователь
16. Трансформатор питания EP13 PoE
17. Оптрон
18. Два светодиодных индикатора:
    • Красный - Raspberry Pi индикатор питания
    • Зеленый: Raspberry Pi индикатор состояния системы
19. Сетевой индикатор NET
20. Диодный выпрямитель
21. Перемычка конфигурирования уровня В/О
22. UART выход config:
    • Слева: подключить CP2102 последовательный порт и Raspberry Pi последовательный порт
    • Справа: отключить CP2102 последовательный порт и Raspberry Pi последовательный порт
23. Охлаждение вентилятор config:
    • P34: вентилятор программы контролируется через P34 контактный
    • EN: вентилятор непосредственно питание от 5V питания
24. PoE конфигурация:
    • DIS: отключить PoE
    • EN: включить PoE
25. PoE напряжение питания
