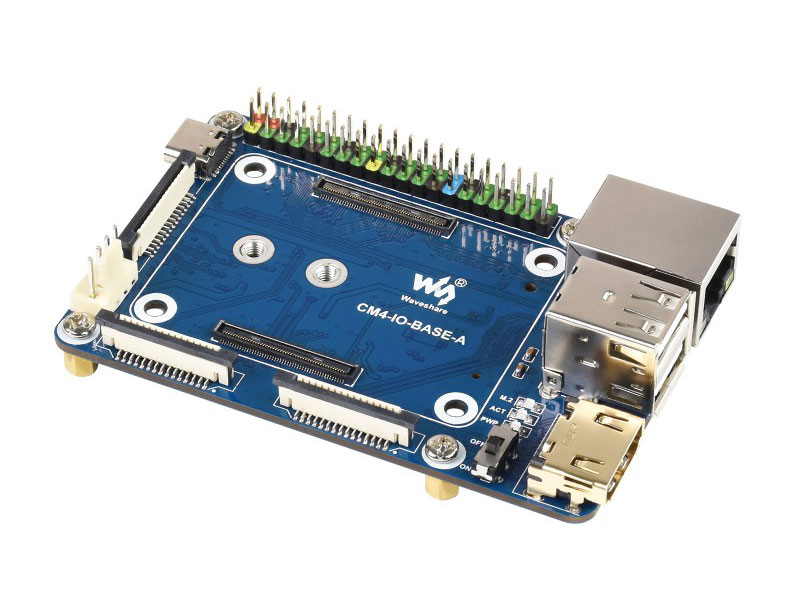

Плата разработчика Mini Base Board (A) для Raspberry Pi Compute Module 4

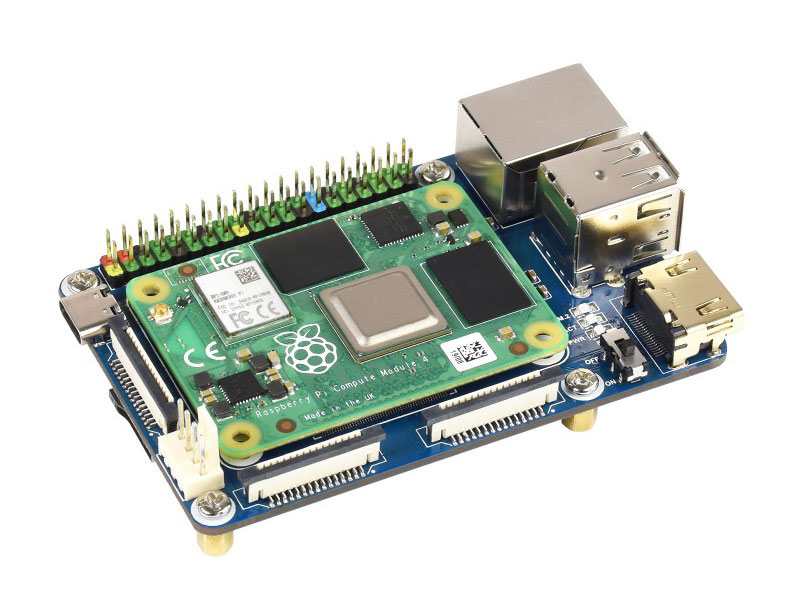

Базовая плата Mini Base Board (A) предназначена для использования Raspberry Pi CM4 модулей и подключения периферии к ним. CM4 модули отличаются от базовой версии Raspberry Py тем, что они не имеют на борту стандартных разъёмов для подключения периферии и предназначены для установки на базовые или пользовательские платы. Базовая плата содержит в себе минимальный набор разъёмов, достаточный для начала работы, написания программ, их отладки и подключения дополнительных устройств.

Код производителя: 19887, CM4-IO-BASE-A

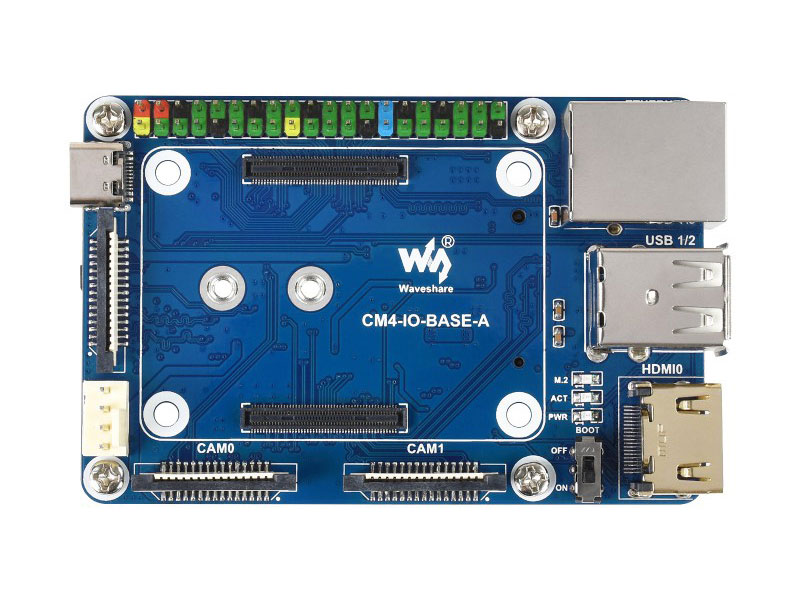

Назначение и расположение элементов платы:

1. CM4 разъём: совместим со всем семейством компьютеров Compute Module 4
2. Разъём питания/программирования: вход питания (5В/2.5А) /программирования встроенной eMMC памяти программ
3. DISP: MIPI DSI порт дисплея
4. FAN: для подключения кулера с регулированием и контролем вращения
5. CAM: 2x MIPI CSI порта камеры
6. HDMI0 разъём: HDMI0 порт с поддержкой режима 4K 30 к/сек
7. USB 2.0 порта: 2x USB 2.0 порта для подключения USB устройств
8. Gigabit Ethernet разъём: Gigabit Ethernet RJ45 разъём сетевого интерфейса с поддержкой скорости 10 / 100 / 1000M
9. M.2 индикатор: Индикатор текущего состояния M.2 интерфейса
10. ACT индикатор: индикатор текущего состояния операционной системы
11. PWR индикатор: индицирует состояние системы питания Raspberry Pi
12. BOOT переключатель:
    • ON: CM4 загружается через USB-C интерфейс
    • OFF: CM4 загружается с eMMC памяти или Micro SD карты памяти
13. 40PIN GPIO разъём
14. Micro SD слот: для подключения Micro SD карты памяти с операционной системой (только Lite версия)
15. HDMI1 FFC разъём: HDMI1 порт с поддержкой 4K 30к/сек
16. USB 2.0 FFC разъём: предназначен для подключения USB устройств плоским шлейфом
17. FE1.1S: USB HUB микросхема расширителя USB портов.

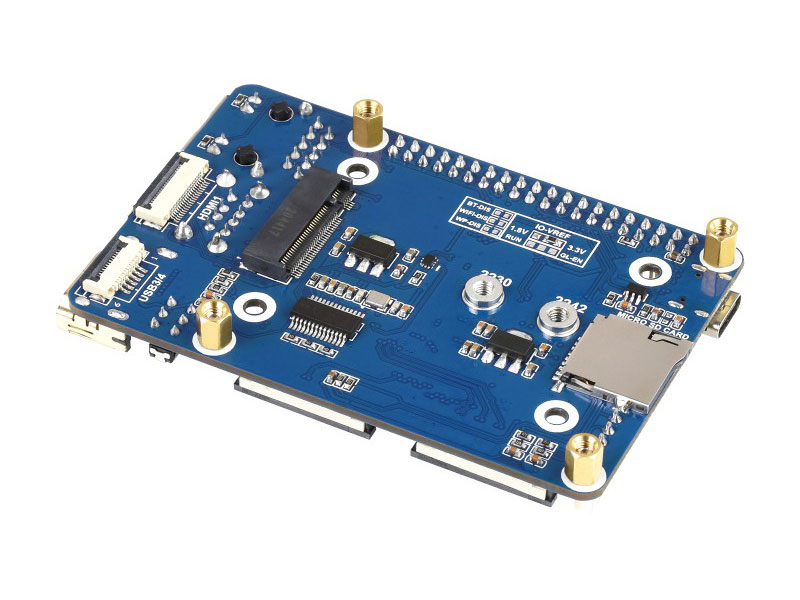

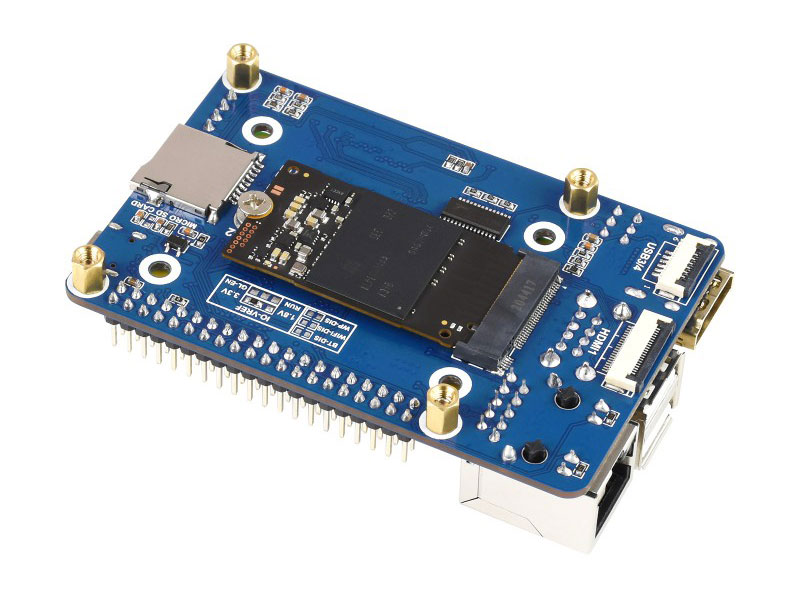

18. M.2 слот: поддерживает NVME SSD память или модули с PCIE M.2 KEY-M интерфейсом
