Матричный ИК датчик MLX90640 с углом обзора 55° (Qwiic) от Sparkfun

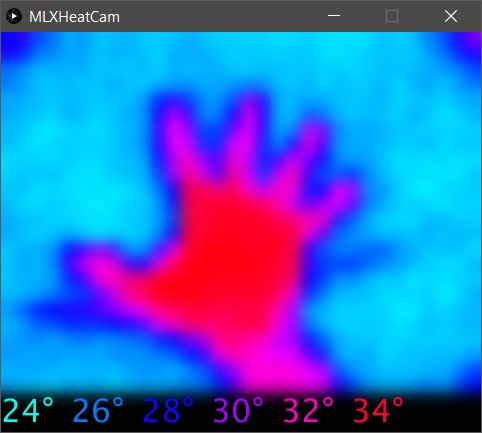

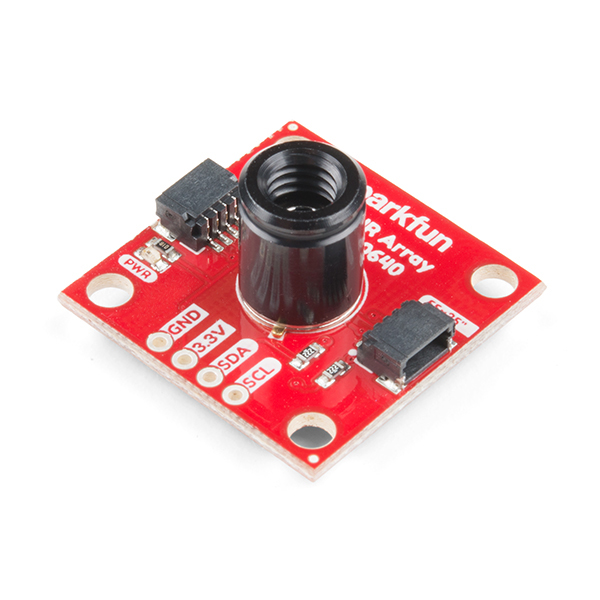

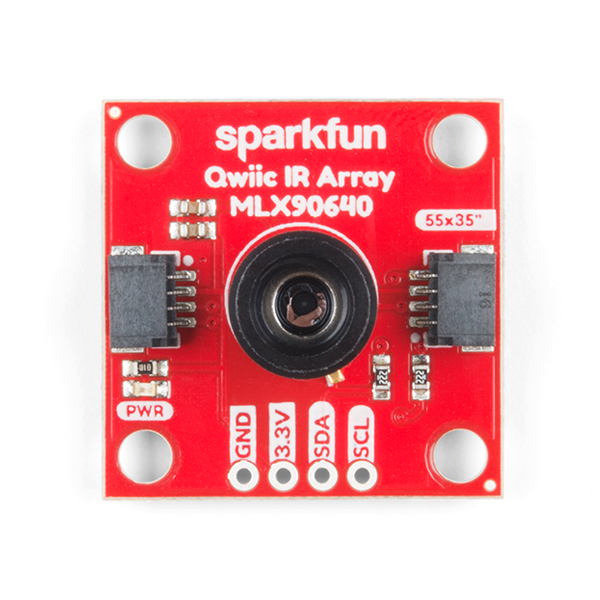

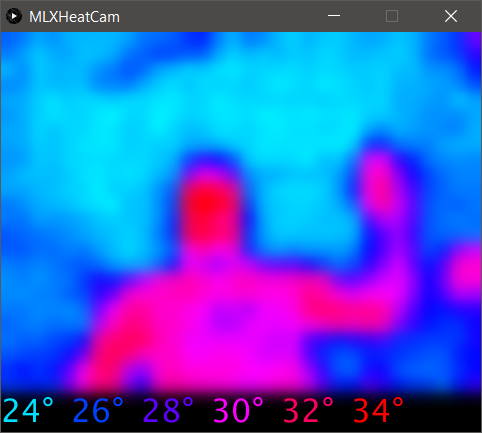

Представляем новинку - матричный инфракрасный датчик на микросхеме MLX90640 от компании SparkFun. Датчик оснащен массивом термопиксельных датчиков 32x24 создающих, по сути, тепловизионную камеру с низким разрешением. С помощью этого датчика Вы можете обнаружить температуру поверхности с расстояния в несколько метров с точностью ±1,5 ° C (в лучшем случае). Чтобы было еще проще получить инфракрасное изображение вся связь осуществляется исключительно через последовательный интерфейс I2C, используя удобную систему Qwiic. Для удобства использования детчика с макетными платами на плате предусмотрены 2,54мм контакты.

Код производителя: SEN-14844

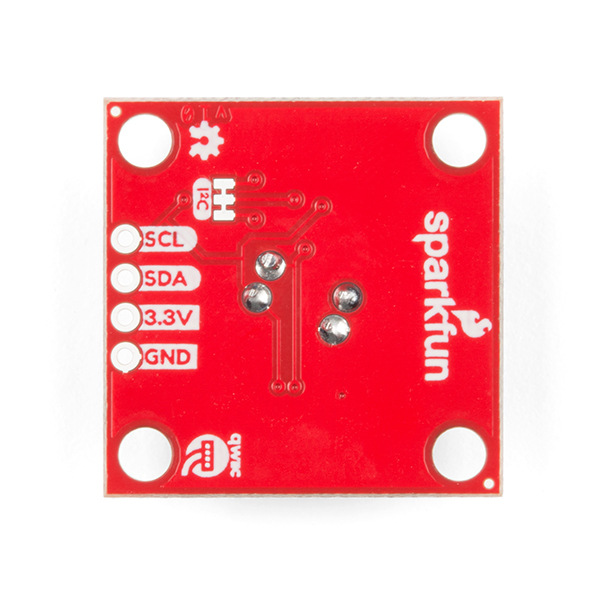

Этот специальный ИК-массив имеет поле зрения 55 ° x 35 ° с диапазоном измерения температуры -40 ° C - 300 ° C. ИК-массив MLX90640 имеет подтягивающие резисторы, подключенные к I2С шине, которые могут быть удалены путем вырезания перемычек на соответствующих контактах на обратной стороне платы. Имейте в виду, что MLX90640 требует сложных вычислений хост-платформой, поэтому обычный Arduino Uno (или эквивалент) не имеет достаточной оперативной памяти или флэш-памяти для выполнения сложных вычислений, необходимых для преобразования необработанных пиксельных данных о температуре. Вам понадобится микроконтроллер с 20 Кбайт или более оперативной памяти. Для обработки рекомендуется использовать контроллеры Teensy 3.1 или выше.

Система подключения SparkFun Qwiic представляет собой экосистему датчиков с интерфейсом I2C: приводы, экраны и кабели, которые делают прототипирование более быстрым и менее подверженным ошибкам. Все платы с поддержкой Qwiic используют общий 4-контактный разъем JST с шагом 1 мм. Это уменьшает количество необходимого пространства на печатной плате, а уникальные разъёмы предотвращают их неправильное подключение.

Характеристики:

• Рабочее напряжение питания: от 3В до 3.6В
• Потребляемая мощность: ~18мА
• Поле зрения: 55°x35°
• Измеряемый диапазон температуры: от -40°C до 300°C
• Разрешающая способность: ±1.5°C
• Частота обновления данных: 0.5Гц - 64Гц
• I2C адрес уствройства: 0x33
• Подключение: 2x Qwiic порта или контакты с шагом 2,54мм

Ссылки:

• Принципиальная схема
• Разводка печатной платы
• Руководство по подключению
• Даташит (MLX90640)
• GitHub
