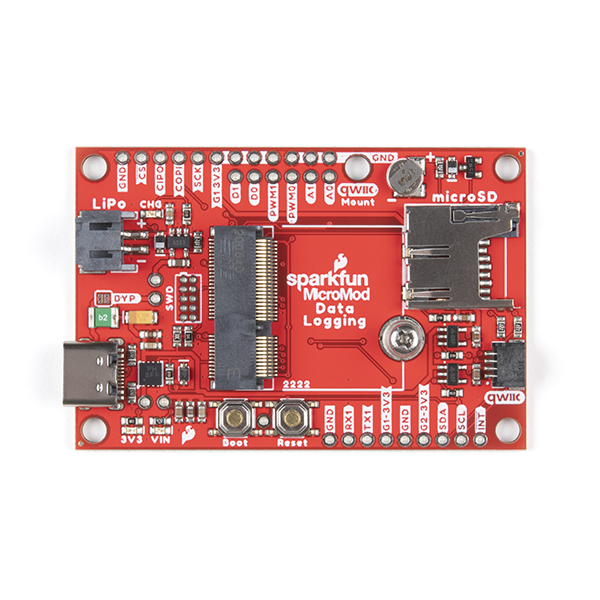

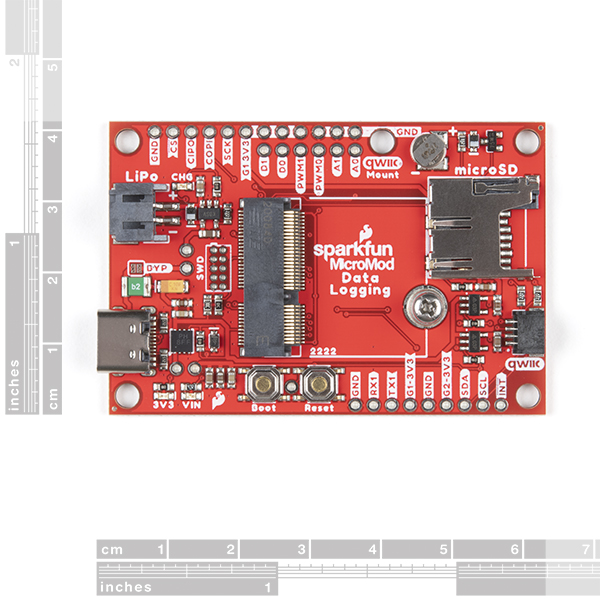

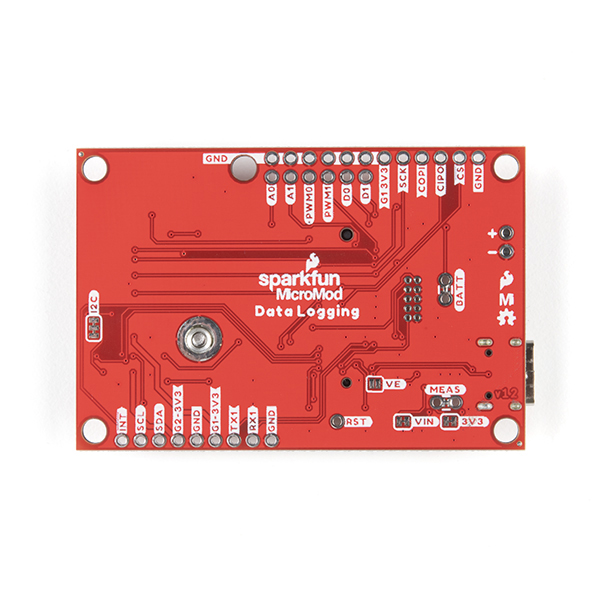

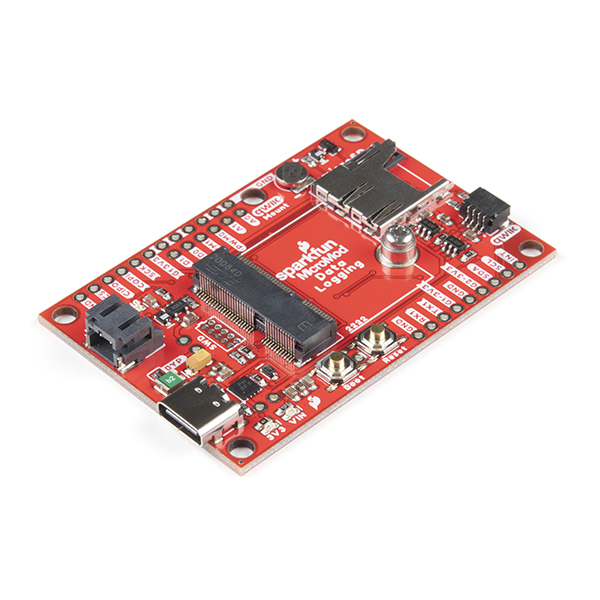

SparkFun MicroMod Data Logging Carrier Board (DEV-16829)

SparkFun MicroMod Data Logging Carrier Board (DEV-16829) — универсальная плата расширения для создания компактных и энергоэффективных систем регистрации данных на базе платформы SparkFun MicroMod.

Код производителя: DEV-16829

Плата работает совместно с совместимым процессорным модулем MicroMod, который устанавливается через стандартный разъём M.2. Благодаря модульной архитектуре можно самостоятельно выбрать подходящий процессор для конкретного проекта, а при необходимости заменить его без изменения самой платы регистрации данных.

Для хранения информации предусмотрен слот microSD, что позволяет записывать большие объёмы данных с подключённых датчиков и периферийных устройств. Для обмена данными доступны интерфейсы I²C, SPI и UART, а устройства I²C можно подключать непосредственно через удобный разъём Qwiic или стандартные контакты с шагом 2,54 мм.

Особое внимание уделено энергопотреблению. Плата позволяет независимо управлять питанием шины Qwiic и дополнительных периферийных устройств, включая отдельный стабилизированный источник 3,3 В. Управление питанием осуществляется процессорным модулем, благодаря чему периферийные устройства можно полностью отключать во время режимов сна, значительно снижая энергопотребление автономной системы.

Для мобильных проектов предусмотрена схема зарядки одиночного Li-Ion аккумулятора, а отдельная цепь резервного питания RTC позволяет сохранять работу часов реального времени даже при отключении основного питания.

Плата также оснащена разъёмом USB Type-C, кнопками загрузки и сброса и стабилизатором 3,3 В с током до 1 А.

SparkFun MicroMod Data Logging Carrier Board отлично подходит для создания автономных регистраторов параметров окружающей среды, систем мониторинга, измерительных устройств, метеостанций, промышленной телеметрии и других проектов, где требуется длительная запись данных при минимальном энергопотреблении.

Основные особенности:

• разъём M.2 для процессорных модулей MicroMod;
• слот для карты microSD;
• USB Type-C;
• стабилизатор 3,3 В, до 1 А;
• интерфейс I²C через Qwiic;
• выводы SPI и UART;
• независимое управление питанием Qwiic и периферийных устройств;
• возможность отключения периферии для снижения энергопотребления;
• встроенная схема зарядки одноклеточного Li-Ion аккумулятора;
• резервное питание и зарядка батареи RTC;
• кнопки Boot и Reset;
• крепёжный винт M2.5×3 мм в комплекте.

Важно: процессорный модуль MicroMod приобретается отдельно.
