Повышающий/понижающий преобразователь 5В 1.5А S13V15F5 от Pololu

Этот мощный синхронный преобразователь напряжения с преобразованием вверх/вниз эффективно выдает 5 В от входных напряжений от 2.8 В до 22 В. Его способность преобразовывать как более высокие так и более низкие входные напряжения делает его полезным для приложений, где напряжение питания может сильно варьироваться, как в случае с батареями, которые в заряженном состоянии имеют выходное напряжение выше, но разряжаются ниже 5 В. Плата имеет размеры 0.89 × 1.2 см, имеет типовой КПД от 85% до 95% и может выдавать непрерывные выходные токи от 1 А до 2 А в зависимости от значения входного напряжения.

Код производителя: 4084, S13V15F5

Семейство эффективных импульсных стабилизаторов S13VxF5 (также называемых импульсными источниками питания (SMPS) или преобразователями постоянного напряжения) использует технологию buck-boost для преобразования как более высоких так и более низких входных напряжений в регулируемый выход 5 В. Они принимают входные напряжения от 2.8 В до 22 В и увеличивают или уменьшают их по мере необходимости, предлагая типовую эффективность более 85% и типовые непрерывные выходные токи между 1 А и 3 А. Гибкость входного напряжения, предлагаемая этим семейством преобразователей, особенно хорошо подходит для приложений с батарейным питанием, в которых напряжение батареи начинается выше 5 В и падает ниже по мере разрядки батареи. Без ограничения на напряжение батареи, остающееся выше требуемого напряжения на протяжении всего срока службы, можно рассмотреть новые аккумуляторные батареи и их форм-факторы.

Данные регуляторы имеют блокировку при пониженном напряжении, защиту от перенапряжения на выходе и защиту от перегрузки по току. Функция теплового отключения также помогает предотвратить повреждение от перегрева а функция плавного пуска ограничивает пусковой ток и постепенно увеличивает выходное напряжение при запуске. Более мощный 3 A S13V30F5 имеет защиту от обратного напряжения до 20 В, но S13V10F5, S13V15F5 и S13V20F5 этого не делают.

Характеристики:

• Входное напряжение: от 2.8 В до 22 В
• Выходное напряжение: 5 В с точностью 3%
• Типовой максимальный непрерывный выходной ток: от 1 А до 2 А, в зависимости от входного напряжения (см.график максимального непрерывного выходного тока ниже)
• Типовой КПД: от 85% до 95%, в зависимости от входного напряжения и нагрузки (см.график эффективности ниже)
• Типовой ток покоя: от 10 мА до 20 мА (см.график тока покоя ниже)
• Блокировка входного напряжения и защита от перенапряжения на выходе
• Функция плавного пуска: ограничивает пусковой ток и постепенно увеличивает выходное напряжение
• Защита: от перегрузки по току и отключение от перегрева
• Максимальный выходной ток: 1.5 A
• Фиксированная частота переключения: ~500 кГц

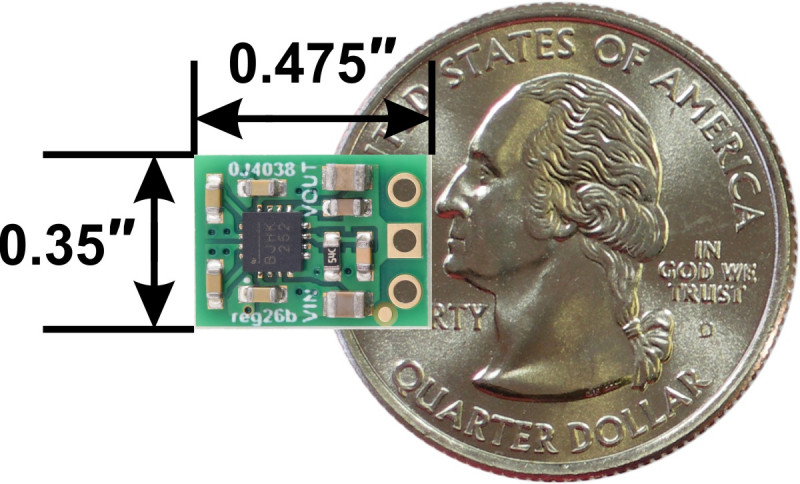

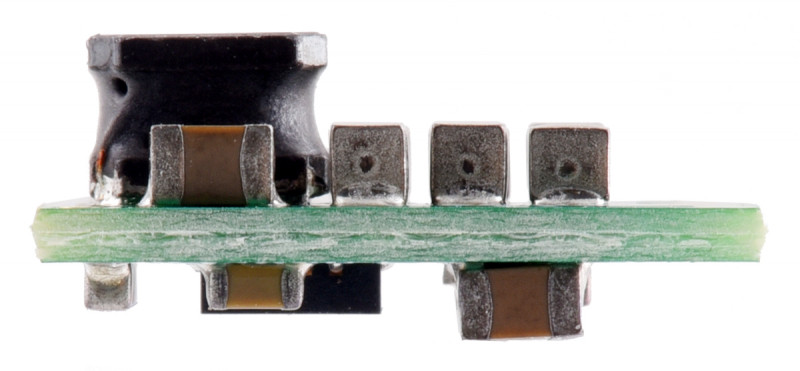

• Размер: 8,9 мм × 12,1 мм × 5,6 мм

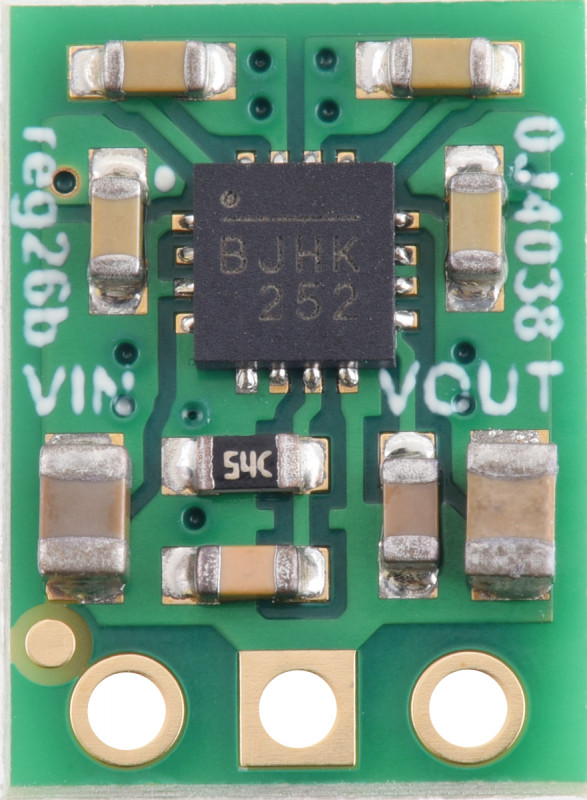

• Маркировка платы: 0J4038

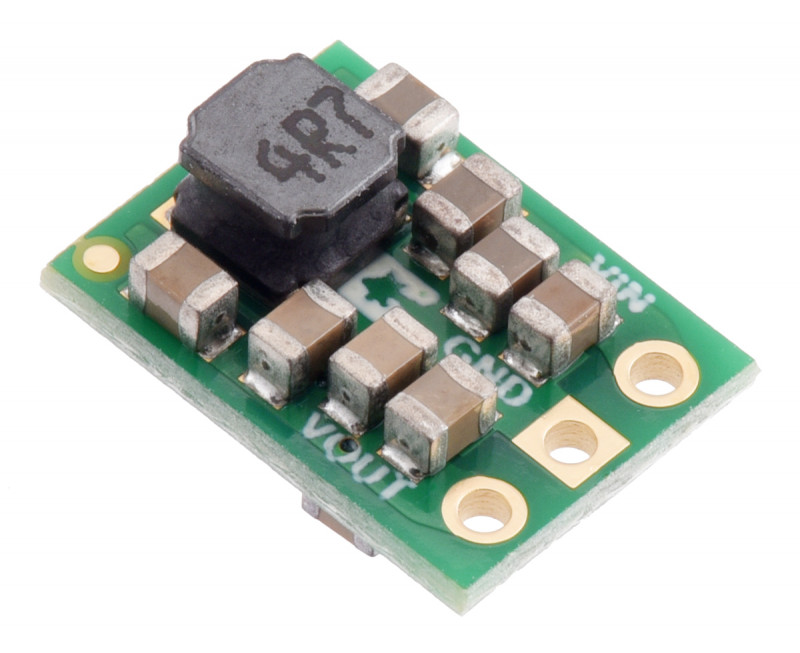

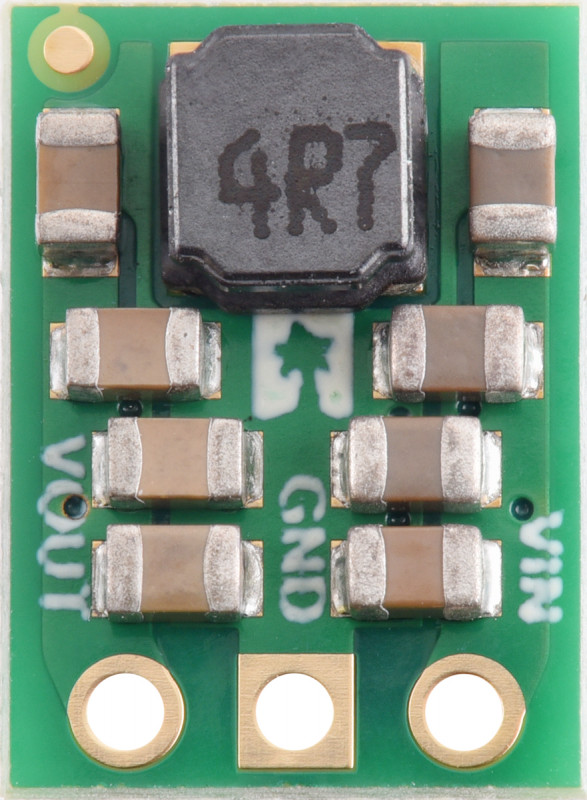

Расположение и назначение выводов преобразователя:

Подключение:

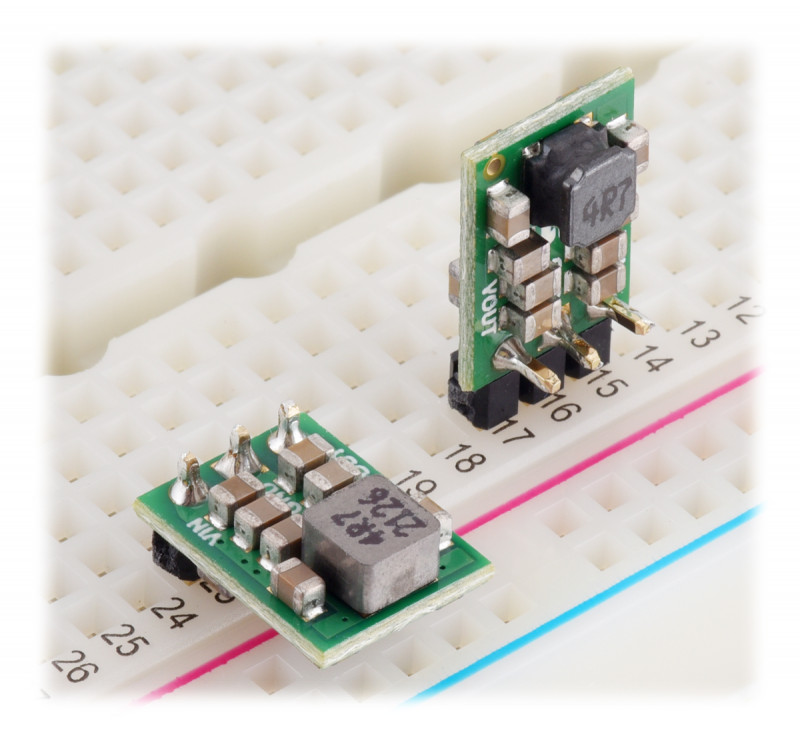

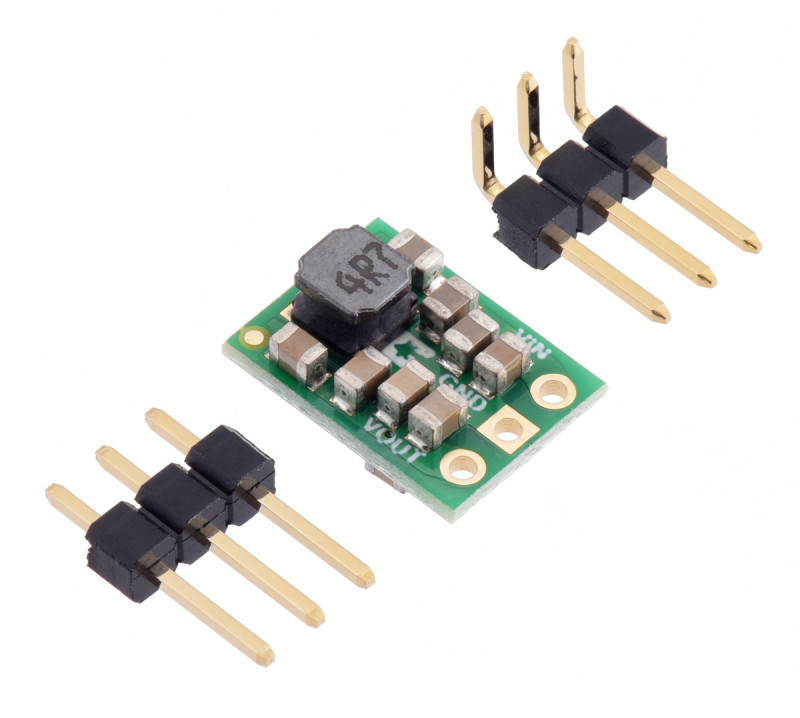

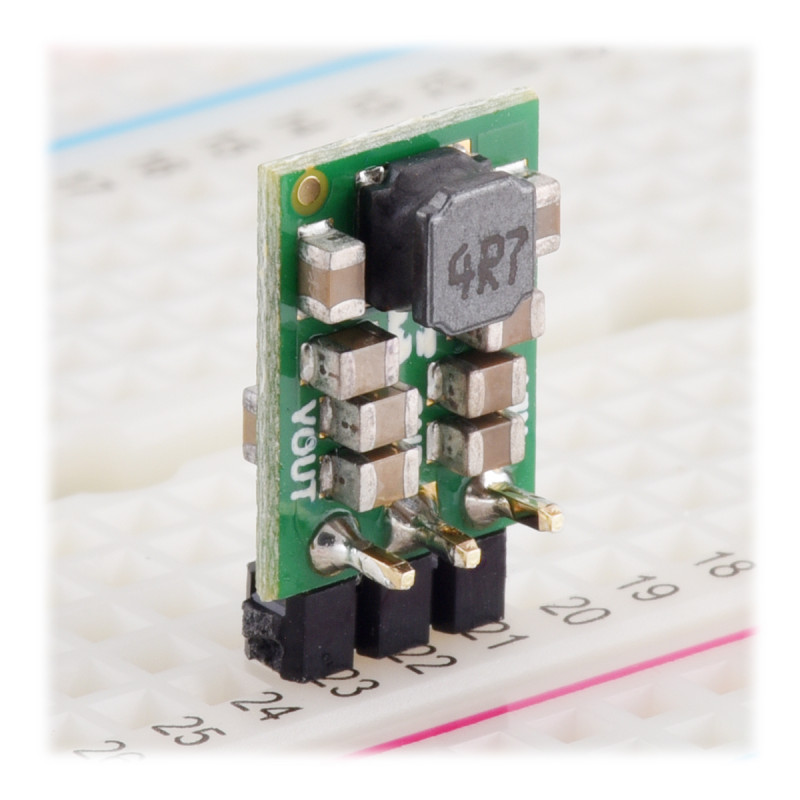

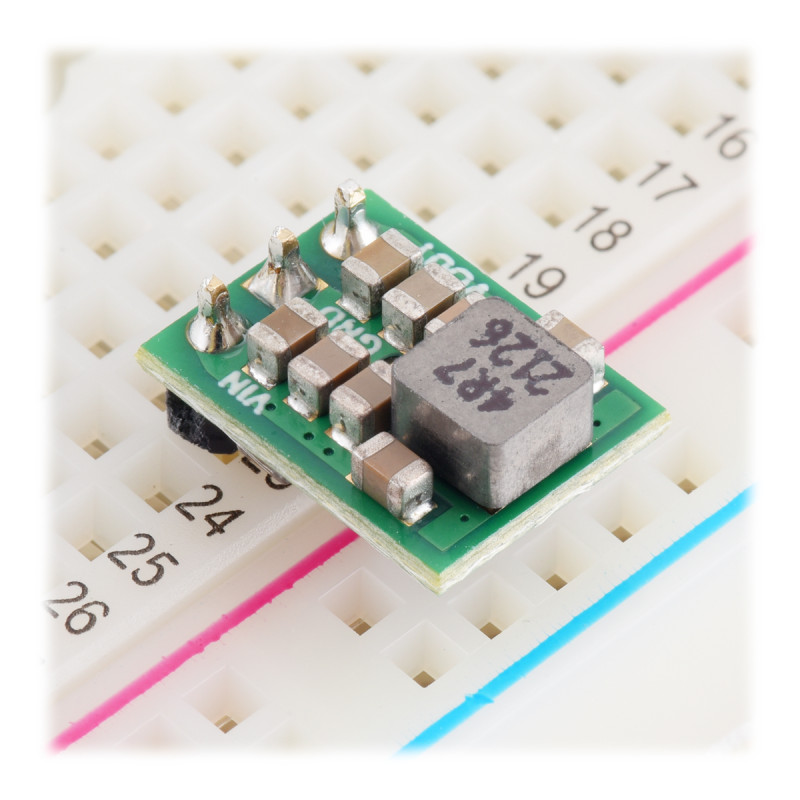

Повышающий/понижающий преобразователь имеет всего три соединения: входное напряжение (VIN), заземление (GND) и выходное напряжение (VOUT). Входное напряжение, VIN питает регулятор. Напряжение, подаваемое на вход VIN от 2.8 В до 22 В. VOUT - это преобазованное выходное напряжение. Сквозные отверстия контактов расположены с расстоянием 2,54 мм вдоль края платы для совместимости со стандартными макетными платами без пайкии перфплатами и разъемами, которые используют сетку 2.54 мм. В комплект входят прямые и угловые контакты и вы можете паять ту, которая дает вам желаемую ориентацию платы преобразователя. Кроме того, вы можете припаять провода непосредственно к плате для самых компактных установок.

Типовая эффективность преобразования:

Эффективность преобразователя напряжения, определяемая как (Power out) / (Power in), является важным показателем его производительности, особенно когда проблема с временем автономной работы или теплом.

Максимальный непрерывный выходной ток:

Максимальный достижимый выходной ток регулятора изменяется в зависимости от входного напряжения, но также зависит от других факторов, включая температуру окружающей среды, воздушный поток и теплоотвод. На приведенном ниже графике показаны максимальные выходные токи, которые регуляторы семейства S13VxF5 могут непрерывно подавать при комнатной температуре в неподвижном воздухе и без дополнительного теплоотвода.

Во время нормальной работы этот продукт может стать достаточно горячим, чтобы обжечь вас. Будьте осторожны при обращении с этим продуктом или другими компонентами, подключенными к нему.

Ток покоя:

Ток покоя - это ток, который регулятор использует только для питания себя, и график ниже показывает это как функцию входного напряжения.

Скачки напряжения LC:

При подключении напряжения к электронным схемам начальный бросок тока может вызвать скачки напряжения, которые намного выше входного напряжения. Если эти всплески превышают максимальное напряжение регулятора регулятор может быть поврежден. Если вы подключаете напряжение более 15 В, используете провода питания длиной более нескольких дюймов или используете блок питания с высокой выходной индуктивностью, мы рекомендуем паять электролитический конденсатор 33 мкФ или больше рядом с регулятором между VIN и GND. Конденсатор должен быть рассчитан на напряжение не менее 35 В.

Более подробную информацию о всплесках LC можно найти в руководстве по применению, Понимание разрушительных скачков напряжения LC.

Ссылки:

• Размеры
• 3D модель
• Карта сверловки
