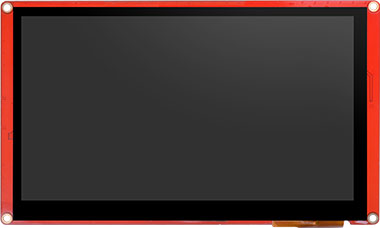

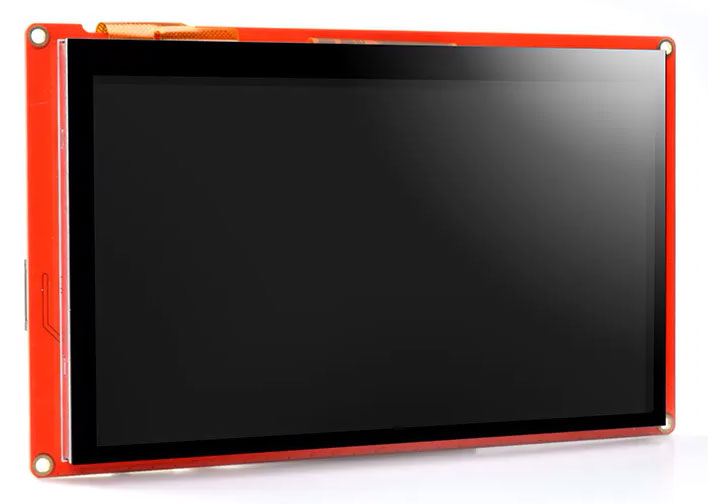

7.0" NEXTION NX8048P070-011C Intelligent Series 800x480

NEXTION NX8048P070-011C - это 7" емкостная сенсорная панель HMI серии Nextion Intelligent. В отличии от серии Basic и Enhanced серия Intelligent является самой продвинутой в линейке среди всех панелей NEXTION. Данные панели оснащены более мощным MCU, увеличеным объемом флэш-памяти и SRAM. Данная серия поддерживает расширенные программные функции, прозрачность компонентов, эффект загрузки страницы, перемещение и перетаскивание компонентов и т. д. К контроллеру панель подключается посредством последовательного интерфейса.

Код производителя: IM190402004, NX8048P070-011C

Графический интерфейс создается и редактируется в редакторе Nextion Editor.

Nextion Editor - это бесплатное программное обеспечение для разработки пользовательского интерфейса (HMI) с графическим интерфейсом для Nextion Basic Series, Discovery Series, Enhanced Series и Intelligent Series. Программное обеспечение предлагает простой способ создать интуитивно понятный и превосходный сенсорный пользовательский интерфейс даже для начинающих. Добавьте статическое изображение в качестве фона, определите функции по компонентам, вы можете создать простой графический интерфейс за считанные минуты. Удобные компоненты Drag-and-Drop и простые текстовые инструкции ASCII значительно сократят ваши рабочие нагрузки по разработке проектов ЧМИ и быстро разработают проекты с минимальными затратами. Продукт Nextion — это решение HMI с лучшим балансом между стоимостью и выгодой с низкой кривой обучения.

Характеристики:

• Тип продукта: Дисплей HMI Nextion
• Серия: Nextion: Intelligent Series
• Размер дисплея: 7.0"
• Разрешение экрана: 800*480
• Тип сенсорной панели: Емкостная
• Микроконтроллер: АРМ 200МГц
• Память программ: 128 МБ
• Оперативная память: 512 КБ
• Энергонезависимая память: 1024 байта
• GPIO выходы: Есть
• Часы реального времени: Есть
• Корпус: Нет
• Разъем подключения к контроллеру: XH2.54 4P
• Сертифицированное соответствие: СЕ, РоХС
• Рабочая температура: -20°С~70°С
• Рабочая влажность: 10–90 % относительной влажности без конденсации
• Размеры: 181*108*9.3 мм

Комплектация:

• 1 - Дисплей HMI NX8048P070-011C
• 1 - Кабель с разъемом XH2.54 4P
• 1 - Тестовая плата источника питания microUSB

В комплект поставки NX8048P070-011C динамик не входит
