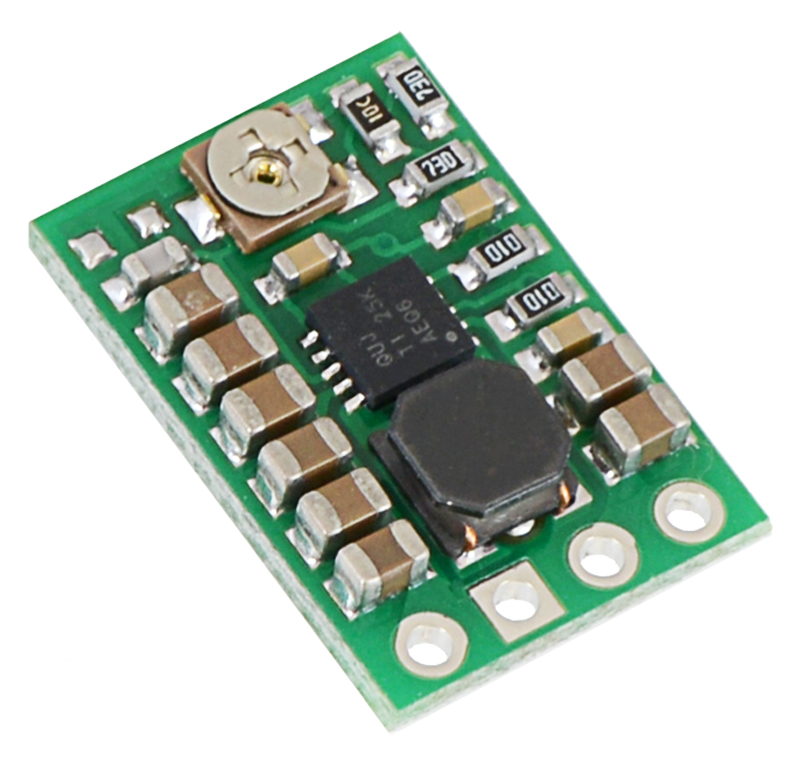

Повышающий/понижающий преобразователь регулируемый 2.5-8В 1A S7V8A от Pololu

Импульсный повышающий/понижающий стабилизатор S7V8A эффективно обеспечивает регулируемое выходное напряжение от 2.5 В до 8 В при входном напряжении от 2.7 В до 11.8 В. Его способность преобразовывать как более высокие, так и более низкие входные напряжения делает его полезным для приложений, в которых напряжение питания может изменяться. значительно, как с батареями, которые запускаются выше, но разряжаются ниже регулируемого напряжения. Компактный модуль имеет типовой КПД более 90% и может выдавать от 500 мА до 1 А в большинстве диапазонов входного напряжения.

Код производителя: 2118, S7V8A

Эта гибкость преобразования напряжения особенно хорошо подходит для приложений с батарейным питанием, в которых напряжение батареи начинается выше желаемого выходного напряжения и падает ниже целевого значения по мере разрядки батареи. Без типичного ограничения на то, что напряжение батареи остается выше требуемого напряжения в течение всего срока службы, можно рассматривать новые аккумуляторные блоки и форм-факторы. Например:

• Держатель 3-элементной батареи, который может иметь выход 4.5 В для новых щелочных элементов или выход 3.0 В для частично разряженных элементов NiMH можно использовать с этим преобразователем для питания схемы 3.3 В.
• Один литий-полимерный элемент может обеспечить работу устройства с напряжением 3.3 В в течение всего цикла разрядки
• Одноразовая батарея на 9 В, питающая цепь на 5 В, может быть разряжена до напряжения ниже 3 В вместо отключения при напряжении 6 В, как в обычных линейных или понижающих регуляторах

В обычных приложениях этот регулятор может непрерывно выдавать до 1 А, когда входное напряжение выше 3.3 В (режим понижения). Когда входное напряжение ниже 3.3 В (режим повышения), доступный ток уменьшается по мере увеличения разницы между напряжениями. Регулятор имеет защиту от короткого замыкания, а термоотключение предотвращает повреждение от перегрева, однако плата не имеет защиты от обратного напряжения.

Особенности использование регулятора:

При нормальной работе этот продукт может нагреться настолько, что вы можете обжечься. Будьте осторожны при обращении с этим продуктом или другими компонентами, связанными с ним.

Подключение преобразователя:

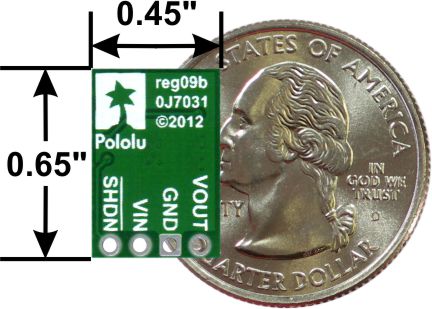

Повышающий/понижающий регулятор имеет четыре соединения: выключение ( SHDN ), входное напряжение (VIN), земля (GND) и выходное напряжение (VOUT).

• На вывод SHDN можно подать низкий уровень (менее 0.4 В) , чтобы отключить регулятор и перевести его в состояние пониженного энергопотребления. В токе покоя в этом спящем режиме преобладает ток в подтягивающем резисторе 100k от SHDN до VIN. Если SHDN удерживается на низком уровне, этот резистор будет потреблять 10 мкА на вольт на VIN (например, ток ожидания при входном напряжении 5 В будет 50 мкА). На контакт SHDN можно подать высокий уровень (выше 1.2 В), чтобы включить плату, или его можно подключить к VIN или оставить отключенным, если вы хотите оставить плату постоянно включенной.
• Входное напряжение VIN должно быть в пределах от 2.7 В до 11.8 В. Более низкие напряжения могут отключить регулятор напряжения, а более высокие напряжения могут разрушить регулятор, поэтому вы должны убедиться, что пульсации на вашем входе не является чрезмерным, и вам следует опасаться разрушительных пиков LC (дополнительную информацию см. Ниже).
• Выходное напряжение VOUT может быть выставлено от 2.5 В до 8 В. Выходное напряжение может быть на 3 % выше нормального, когда нагрузка на стабилизатор незначительна или отсутствует. Выходное напряжение также может падать в зависимости от потребляемого тока, особенно когда регулятор повышает от более низкого напряжения (повышает), хотя оно должно оставаться в пределах 5% от установленного выходного значения.

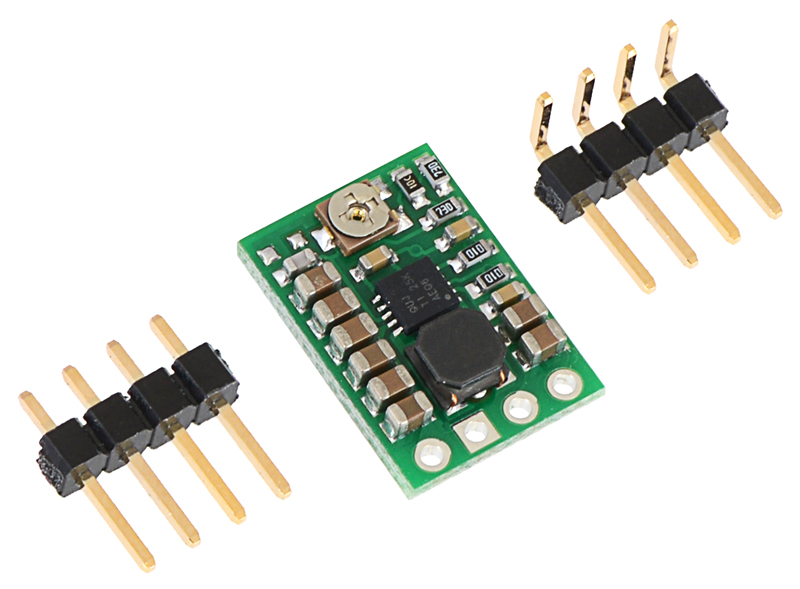

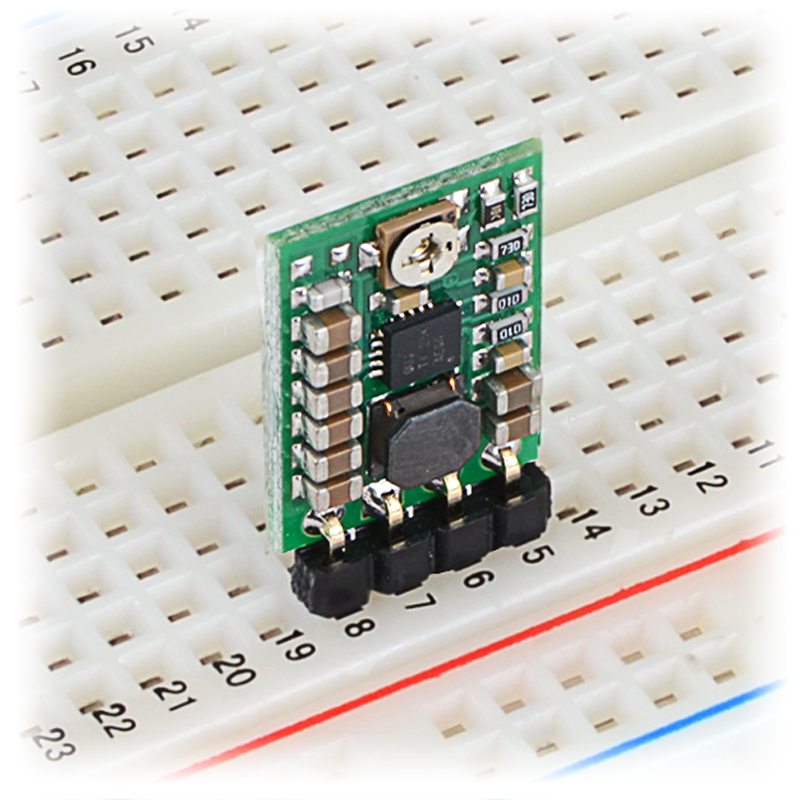

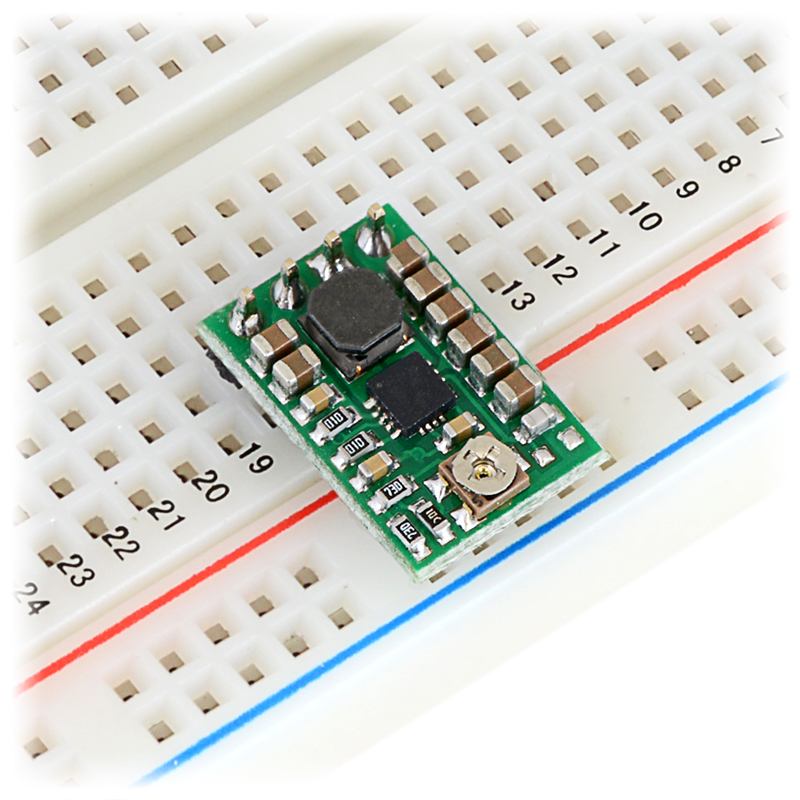

• Четыре соединения помечены на обратной стороне печатной платы и расположены с интервалом 2.54 мм вдоль края платы для совместимости со стандартными макетными платами без пайки и перфорированными платами, а также разъемами в которых используется сетка 2.54 мм. Вы можете припаять провода непосредственно к плате или подключиться к припаянным прямым или угловым контактам 4×1, которые входят в комплект.

Настройка выходного напряжения:

Выходное напряжение можно измерить мультиметром. Поворот потенциометра по часовой стрелке увеличивает выходное напряжение. На выходное напряжение может повлиять прикосновение отвертки к потенциометру, поэтому при измерении выходного напряжения ничего не должно касаться потенциометра.

Настройки выходного напряжения для повышающего/понижающего регулятора напряжения Pololu S7V8A:

Обратите внимание, что выходное напряжение может быть установлено ниже 2.5 В в нижней части диапазона потенциометра и выше 8 В в верхней части. Хотя это вряд ли повредит регулятор, он может работать ненадежно или его выход может стать нестабильным, если выходное напряжение не находится в рекомендуемом диапазоне 2.5 - 8 В. Кроме того, потенциометр не имеет физических концевых упоров, а это означает, что регулятор можно поворачивать на 360 градусов и в недопустимую область, в которой выходное напряжение установлено примерно на 0,5 В.

Выходное напряжение может быть на 3 % выше, чем обычно, когда нагрузка на стабилизатор незначительна или отсутствует. Выходное напряжение также может падать в зависимости от потребляемого тока, особенно когда регулятор повышает более низкое напряжение до более высокого (повышение), хотя оно должно оставаться в пределах 5% от установленного напряжения.

Типовая эффективность и выходной ток:

Эффективность регулятора напряжения, определяемая как (выходная мощность)/(входящая мощность), является важной мерой его производительности, особенно когда речь идет о сроке службы батареи или нагреве. Как показано на графике ниже, этот импульсный стабилизатор имеет КПД от 80% до 95% для большинства применений. Функция энергосбережения поддерживает высокую эффективность даже при очень низком токе стабилизатора.

Максимально достижимый выходной ток платы зависит от входного напряжения, но также зависит и от других факторов, включая температуру окружающей среды, воздушный поток и теплоотвод. На приведенном ниже графике показаны выходные токи, при которых защита от перегрева этого регулятора напряжения обычно срабатывает через несколько секунд. Эти токи представляют собой предел возможностей регулятора и не могут поддерживаться в течение длительного периода времени, поэтому непрерывные токи, которые может обеспечить регулятор, обычно на несколько сотен миллиампер ниже, и мы рекомендуем пытаться потреблять от этого регулятора не более 1 А на протяжении всего периода его эксплуатации. диапазон входного напряжения.

Всплески напряжения LC:

При подключении напряжения к электронным схемам первоначальный скачок тока может вызвать скачки напряжения, которые намного превышают входное напряжение. Если эти всплески превышают максимальное напряжение регулятора, а так же регулятор может быть поврежден. Если вы подаете напряжение на преобразователь более 9 В, используете силовые кабели длиной более нескольких дюймов или используете источник питания с высокой индуктивностью рекомендуется припаять электролитический конденсатор емкостью 33 мкФ или большей емкости рядом с регулятором между VIN и GND. Конденсатор должен быть рассчитан на напряжение не менее чем на 16 В.

Характеристики:

• Минимальное рабочее напряжение: 2.7 В
• Максимальное рабочее напряжение: 11.8 В
• Максимальный выходной ток: 1 А (²)
• Выходное напряжение: от 2.5 В до 8 В
• Защита от обратного напряжения: не предусмотрена
• Максимальный ток покоя: 0.1 мА (³)
• Идентификационные маркировки:
  • Код разработчиков печатных плат: reg09b
  • Альтернативная маркировка печатных плат: 0J7031
• Размер: 11.43 х 16.51 × 2.54 мм 1
• Масса: 0,6 г (¹)

Примечания:

1. Без припаянных контактов
2. До срабатывания защиты. Доступный ток при повышении зависит от входного и выходного напряжения (более 500 мА в большинстве конфигураций)
3. При включении (SHDN = HIGH) без нагрузки. Фактический ток покоя зависит от входного напряжения.

Ссылки:

• Принципиальная схема преобразователя
• Даташит на микросхему преобразователя
• Габаритные размеры модуля
• 3D модель платы преобразователя
• Карта сверловки
