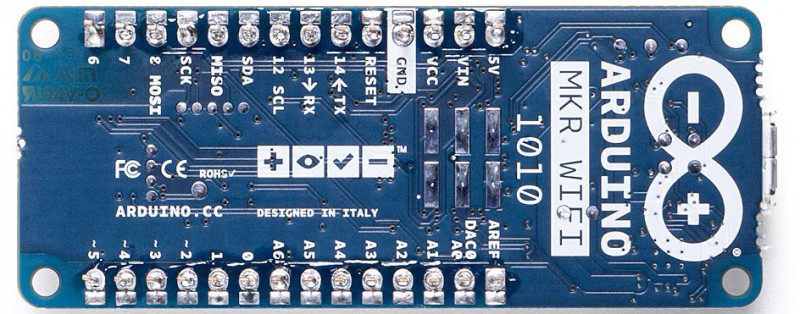

Контроллер Arduino MKR WIFI 1010

MKR WIFI 1010 - это значительно улучшенная версия контроллера по сравнению с предыдущей его версией MKR 1000 WIFI. Он оснащен модулем ESP32 производства U-BLOX. Эта плата предназначена для ускорения и упрощения прототипирования приложений IoT на основе WiFi благодаря гибкости модуля ESP32 и его низкому энергопотреблению. Контроллер содержит 256 КБ память программ и 32 КБ память данных. Энергонезависиная память данных в контроллере не предусмотрена.

Код производителя: ABX00023

MKR WIFI 1010 - это значительно улучшенная версия контроллера по сравнению с MKR 1000 WIFI. Он оснащен модулем ESP32 производства U-BLOX. Эта плата предназначена для ускорения и упрощения прототипирования приложений IoT на основе WiFi благодаря гибкости модуля ESP32 и его низкому энергопотреблению.

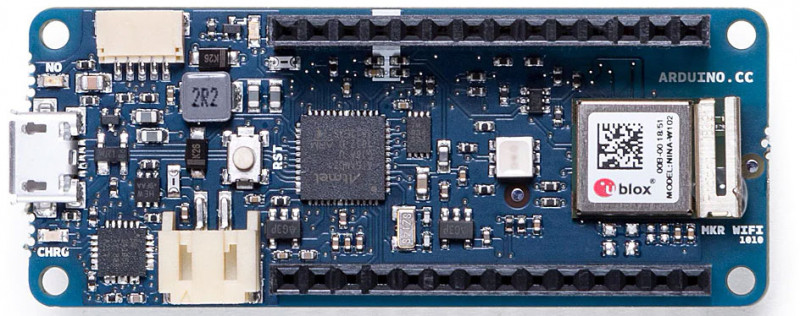

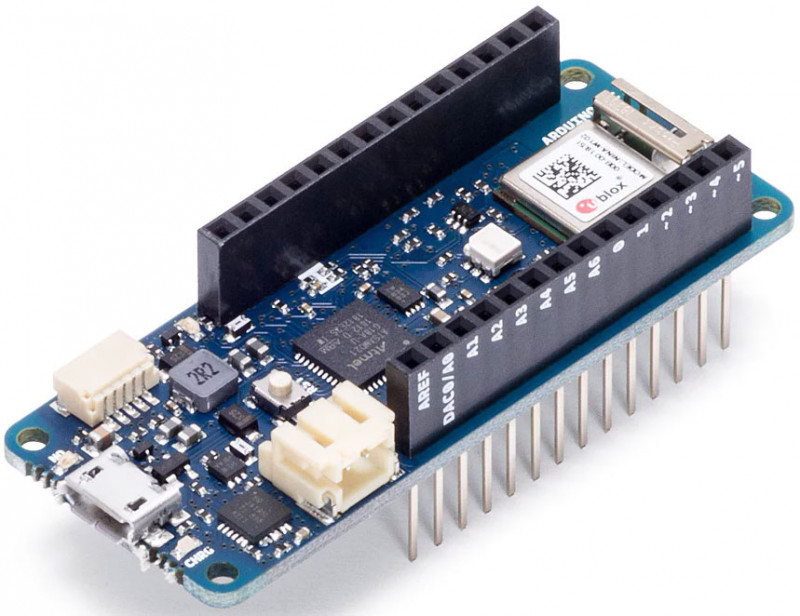

Плата состоит из трех основных блоков:

• SAMD21 Cortex-M0+ 32-битный микроконтроллер ARM с низким энергопотреблением
• Модуль U-BLOX NINA-W10 с низким энергопотреблением 2.4 ГГц IEEE® 802.11 b/g/n Wi-Fi
• ECC508 Крипто-аутентификация.

MKR WIFI 1010 включает в себя 32-битную вычислительную мощность, богатый набор интерфейсов ввода-вывода и маломощный Wi-Fi с крипточипом для безопасной связи с использованием шифрования SHA-256. Кроме того, он предлагает простое в использовании программное обеспечение Arduino (IDE) для разработки кода и программирования. Все эти функции делают эту компактную плату предпочтительным выбором для новых проектов IoT с батарейным питанием.

Его USB-порт можно использовать для подачи питания (5 В) на плату. Он имеет схему зарядки Li-Po аккумулятора, которая позволяет Arduino MKR WIFI 1010 работать от батареи или внешнего источника 5 В, заряжая батарею Li-Po при работе от внешнего источника питания. Переключение с одного источника на другой происходит автоматически.

Предупреждение: в отличие от большинства плат Arduino, MKR WIFI 1010 работает при напряжении логических уровней 3.3 В. Максимальное напряжение, которое могут выдержать контакты ввода/вывода, составляет 3.3 В. Подача напряжения выше 3.3 В на любой контакт ввода-вывода может повредить плату. Хотя выход на цифровые устройства с питанием от 5 В возможен. Двунаправленная связь с устройствами 5 В требует надлежащего сдвига уровня.

Bluetooth® и Bluetooth® с низким энергопотреблением:

Коммуникационный чипсет Nano 33 BLE Sense может быть как Bluetooth® Low Energy, так и Bluetooth®-клиентом и хост-устройством. Что-то довольно уникальное в мире платформ микроконтроллеров. Если вы хотите увидеть, как легко создать центральное или периферийное устройство Bluetooth®, изучите примеры библиотеке ArduinoBLE.

Дополнительный порт I2C:

MKR WiFi 1010 имеет дополнительный разъем, предназначенный для расширения шины I2C. Это компактный 5-контактный разъем с шагом 1.0 мм. Механические детали разъема можно найти в техническом описании разъема.

Порт I2C, также называемый портом самоидентификации Eslov в Arduino, поставляется с контактами: SDA, SCL, GND, +5V и дополнительным цифровым контактом, предназначенным для отправки сигнала тревоги на подключенные к нему обычные устройства I2C. Распиновка показана на следующем изображении:

Характеристики:

• Микроконтроллер: SAMD21 Cortex-M0+ 32-битный микроконтроллер ARM с низким энергопотреблением
• Напряжение питания платы: (USB/VIN) 5 В
• Поддерживаемый аккумулятор(*): один элемент Li-Po 3.7 В, минимум 700 мАч
• Рабочее напряжение: 3.3 В
• Контакты цифрового ввода/вывода 8
• Контакты ШИМ 12 (0, 1, 2, 3, 4, 5, 6, 7, 8, 10, А3- или 18-, А4-или 19)
• Интерфейсы:
  • UART - 1
  • SPI - 1
  • I2C - 1
  • I2S - 1
• Беспроводная связь: Wi-Fi u-blox NINA-W102
• Шифрование: ATECC508
• Аналоговые входные контакты: 7 (АЦП 8/10/12 бит)
• Аналоговые выходные контакты: 1 (ЦАП 10 бит)
• Внешние прерывания: 8 (0, 1, 4, 5, 6, 7, 8, А1 -или 16-, А2 - или 17)
• Постоянный ток на вывод ввода/вывода: 7 мА
• Память контроллера:
  • Память программ: 256 КБ
  • Память данных: 32 КБ
  • ЭСППЗУ: Нет
• Тактовая частота:
  • 32.768 кГц (RTC)
  • 48 МГц
• Встроенных светодиодов: 6
• USB интерфейс: полноскоростное USB-устройство и встроенный хост
• Длина 61.5 мм
• Ширина 25 мм
• Масса 32 гр.

Ссылки:

• Техническая документация
• Принципиальная схема
• SAMD21 Cortex-M0+
• u-blox NINA-W102
• Примеры программ для u-blox NINA-W102
• Библиотека ArduinoBLE
• Топология платы
• Fritzing
• Pinout
