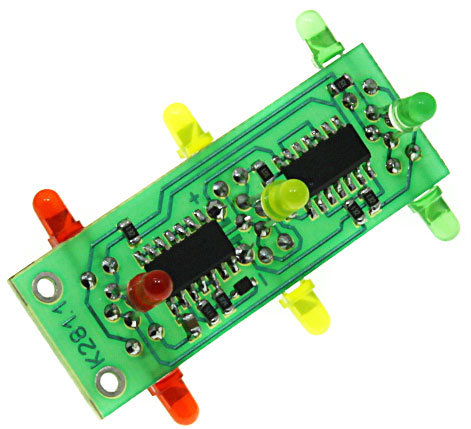

Конструктор "Световой эффект "Светофор" K281.1"

код: AOC894

Доставка по Украине
Мы отправляем заказы "Новой Почтой" по Украине. Также возможен самовывоз из нашего магазина
6 месяцев гарантии
Мы даем гарантию на любой товар приобретенный в нашем магазине:
6 месяцев на товары, кроме батареек и аккумуляторов
14 дней на батарейки и аккумуляторы
В случае наступления гарантийного случая товар бесплатно ремонтируется, меняется на аналогичный или возвращается полная сумма его стоимости
Внимательно ознакомьтесь с условиями гарантии
Проконсультируем до и после продажи.
Вы можете задавать вопросы письменно по e-mail или по контактным телефонам нашего магазина

55 грн

в наличии

Купить в один клик

	1
	голосовать

Нашли дешевле?

Описание
Отзывы
Задать вопрос

Данный конструктор позволяет собрать детскую обучающую игру "светофор", наглядно демонстрирующую работу реального светофора. Конструктор будет полезен для тренеровок в smd монтаже.

Технические характеристики:

Напряжение питания, В: 3-6
Потребляемый ток, мА: 20

Описание схемы:

Схема светофора состоит из задающего генератора, дешифратора и сигнальных светодиодов. Генератор построен на микросхеме U1. Частота переключения определяется цепочкой C1, R2, R3. D13. В качестве дешифратора применен D-тригер U2. К выходу дешифратора подключены светодиоды.

Примечания:

При монтаже платы светодиоды D1, D5, D9 подпаиваются со стороны печатных проводников. Остольные светодиоды с противоположной стороны. Причем светодиоды D2, D7, D11 загибаются влево; D4, D8, D12 загибаются в право.

При монтаже руководствуйтесь фотографиями с нашего сайта.

Схема электрическая принципиальная:

Схема расположения элементов:

Сторона печатных проводников:

Отзывы покупателей про Конструктор "Световой эффект "Светофор" K281.1"

пока нет ни одного отзыва - станьте первым!

Написать отзыв:

Есть вопросы по "Конструктор "Световой эффект "Светофор" K281.1"" ?

Также рекомендуем ознакомиться:
