Конструктор "Световой эффект "Солнышко" K131"

код: AOC871

Доставка по Украине
Мы отправляем заказы "Новой Почтой" по Украине. Также возможен самовывоз из нашего магазина
6 месяцев гарантии
Мы даем гарантию на любой товар приобретенный в нашем магазине:
6 месяцев на товары, кроме батареек и аккумуляторов
14 дней на батарейки и аккумуляторы
В случае наступления гарантийного случая товар бесплатно ремонтируется, меняется на аналогичный или возвращается полная сумма его стоимости
Внимательно ознакомьтесь с условиями гарантии
Проконсультируем до и после продажи.
Вы можете задавать вопросы письменно по e-mail или по контактным телефонам нашего магазина

70 грн

в наличии

Купить в один клик

	1
	голосовать

Нашли дешевле?

Описание
Отзывы
Задать вопрос

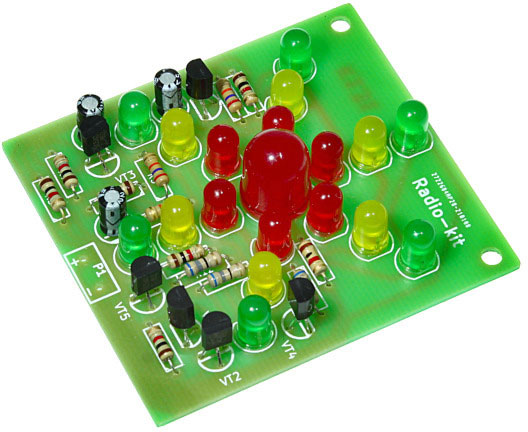

Световой эффект "Солнышко" предствляет собой 19, светодиодов расположенных в форме лучей солнца. Попеременное зажигание светодиодов имитирует солнечные лучи. Конструктор является хорошим наглядным пособием для изучения основ радиоэлектроники, прост, содержит небольшое количество деталей и не требует наладки.

Солнышко состоит из центрального светодиода красного цвета и 6 лучей, каждый содержит 3 светодиода - красного, желтого и зеленого цветов. На транзисторах Q1, Q3, Q5 собран трехфазный мультивибратор, его период переключения задается конденсаторами С1, С2, С3 и резисторами R2, R6, R10. Для уменьшения тока нагрузки мультивибратора и исключения его остановки в случае установки диодов обратной полярностью, на транзисторах Q2, Q4, Q6 собраны буферные каскады, управляющие светодиодами.

Технические характеристики:

Напряжение питания, В: 8...12
Потребляемый ток, мА: >70

Схема электрическая принципиальная:

Схема расположения элементов:
