MAX7219 модуль светодиодной матрицы красный

код: SKV363

Доставка по Украине
Мы отправляем заказы "Новой Почтой" по Украине. Также возможен самовывоз из нашего магазина
6 месяцев гарантии
Мы даем гарантию на любой товар приобретенный в нашем магазине:
6 месяцев на товары, кроме батареек и аккумуляторов
14 дней на батарейки и аккумуляторы
В случае наступления гарантийного случая товар бесплатно ремонтируется, меняется на аналогичный или возвращается полная сумма его стоимости
Внимательно ознакомьтесь с условиями гарантии
Проконсультируем до и после продажи.
Вы можете задавать вопросы письменно по e-mail или по контактным телефонам нашего магазина

Теги: LED

103 грн

в наличии

Купить в один клик

	14
	голосовать

Нашли дешевле?

Описание
Отзывы (9)
Задать вопрос

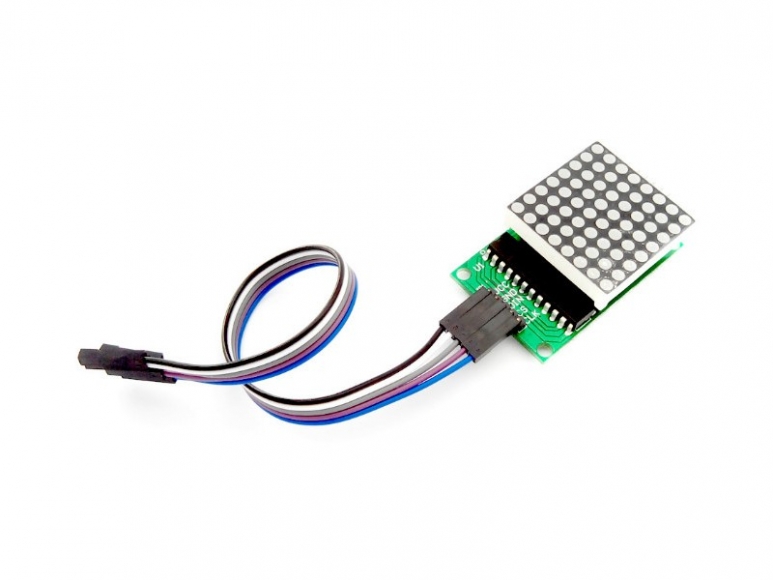

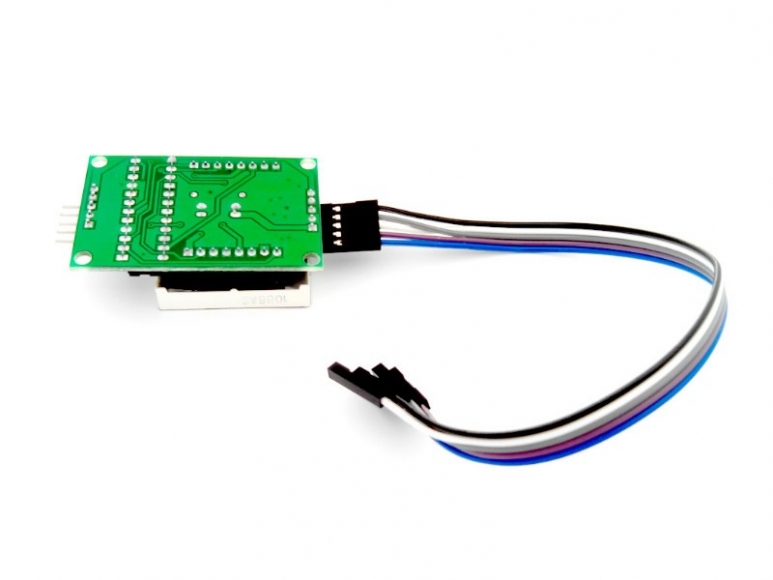

Модуль точечной матрицы 8x8 светодиодов красного цвета, построенный на базе микросхемы MAX7219.

Параметры:

Питание: 5 В
Размеры: 50 х 32 х 15 мм

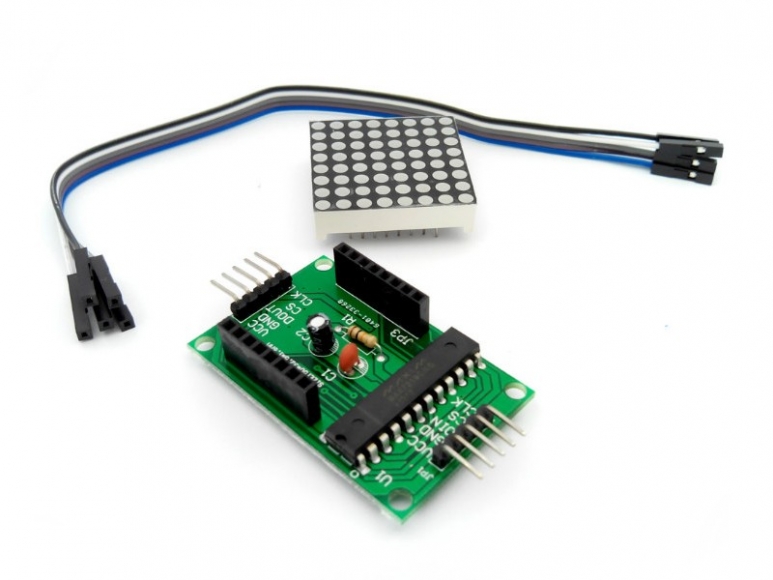

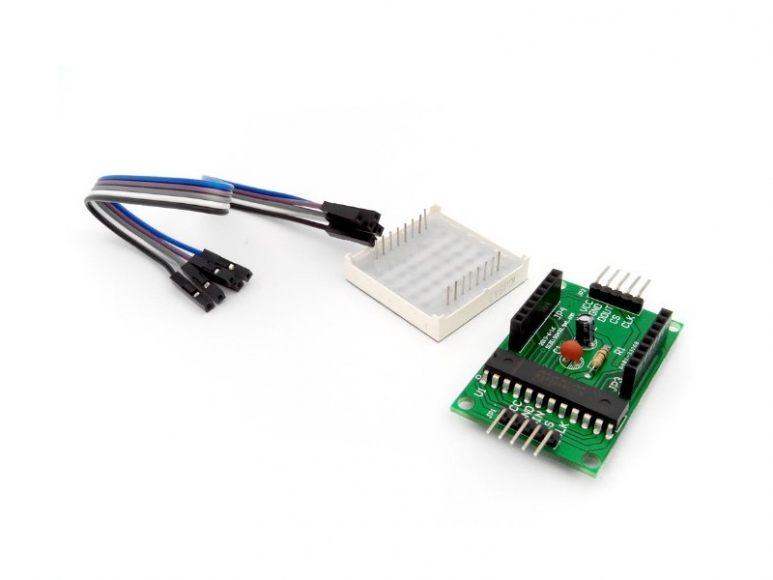

Комплектация:

светодиодная матрица 1088AS (32x32 мм)
распаянная печатная плата
микросхема MAX7219
перемычка мама-мама 20 см (5 шт)

Назначение выводов:

VCC – питание 5В
GND – общий
DIN – вход данных
CS – выбор кристалла
CLK – вход тактовых импульсов

Отзывы покупателей про MAX7219 модуль светодиодной матрицы красный

дима (25.01.2019)

этот модуль едет вместе с матрицей?

Ответить

admin (25.01.2019)

Да, матрица входит в состав набора.

Ответить

Михаил Щербак (30.04.2017)

Брал не для ардуины, для stm32f103, работает, хотя вроде бы у max7219 логическая 1 от 3.5В. Ногу CS/load надо тянуть вверх, иначе пока выход проца в Z стейте - мусор ловит иногда.

Ответить

Лебединський Максим (04.06.2016)

Интересный модуль. Его быстро доставили. С этим модулем можно сделать много интересного

Ответить

Попов Юрий Ильич (25.04.2015)

Интересный модуль. Снимает с микроконтроллера работу по выполнению динамической индикацией. Перед началом работы рекомендуется прочитать техническую документацию на микросхему драйвер. Микросхема находится в выключеном состоянии. Поэтому сначала желательно посмотреть адрес регистра, который отвечает за режим выключения. После необходимо включить режим отображения 8 строк, после включения работает режим отображения 1 строки. Качество товара отличное. В комплекте удобные провода для подключения.

Ответить

Денис (19.03.2015)

тут нашел, как работать с этим шильдом
http://www.arduino-projekte.de/index.php?n=91

Ответить

Ростислав (15.03.2015)

Прикольная штука, все заработало как надо, однако:
во первых нужно внимательно читать мануал на контроллер, загрузка данных идет только при сигнале CS, а отображение только при !CS
Так же, нужно внимательно отнестись, какие ножки должны быть подключены, я оставил одну ножку не подключенной и она все время ловила случайные сигналы.

Так же, как я понял, диоды реально светятся по одному, просто чип и программа ардуино переключают их настолько быстро, что глазу это не заметно.

Ответить

Bor1 Andrey (19.11.2014)

Хороший вариант научиться экономить ноги контроллера для более важных задач, чем помигивание 1 светодиодиком. Модуль имеет матрицу 8х8, это 64 светодиода. Управляеться по 3 проводам (не считая общий). Итого экономим 61 вывод. Да им можно рулить с ATtiny13A, еще и на кнопки ног останеться!!!

Ответить

Сергей (10.10.2015)

Если сильно хотите можно подключить 72 светодиода на 9 ног без каких-либо внешних контроллеров. (Между каждыми двумя ножками два встречно-параллельно подключенных светодиода)

Вот это экономия на мастера. А с внешним контроллером все можно, ту же мегу/тини можно использовать вместо внешнего контроллера.

Ответить
