Аппарат точечной сварки SEQURE SQ-SW3 с конденсаторным накопителем энергии

SEQURE SQ-SW3 — мощный профессиональный аппарат для точечной сварки аккумуляторных элементов и сборок. Благодаря конденсаторному накопителю энергии устройство способно кратковременно отдавать очень большой сварочный ток — до 2500 А, обеспечивая мощный и стабильный импульс для формирования надежного сварного соединения.

Код производителя: SW3SWP25EU

Аппарат отлично подходит для сборки и ремонта аккумуляторных батарей на элементах 18650, 21700 и других цилиндрических элементах. SQ-SW3 рассчитан на работу с никелевой лентой, чистым никелем и медными лентами/листами.

Мощность и стабильность

В основе SQ-SW3 используется мощный конденсаторный накопитель энергии и низкоомные силовые MOSFET. Энергия накапливается заранее, а во время сварки быстро передается на электроды коротким импульсом. Такой принцип позволяет получить высокий ток сварки без необходимости постоянно обеспечивать его от внешнего блока питания.

Продуманная система охлаждения и полностью металлический алюминиевый корпус способствуют эффективному отводу тепла при интенсивной работе.

Два режима сварки

• AUTO — автоматический режим для быстрой последовательной сварки.
• MANUAL — ручной запуск импульса, удобный для настройки процесса и выполнения отдельных сварных точек.

SQ-SW3 также поддерживает двойной импульс, что особенно полезно при работе с материалами, требующими более контролируемого прогрева.

Удобное управление

Аппарат оснащен 1,8-дюймовым цветным HD LCD-дисплеем с многоязычным меню. На экран выводится необходимая информация о работе устройства.

Предусмотрены полезные функции:

• автоматический и ручной режимы сварки;
• настройка параметров сварочного импульса;
• подсчет сварных точек;
• контроль температуры;
• светодиодная подсветка рабочей зоны;
• предупреждение о перегреве;
• автоматическое отключение;
• обновление прошивки;
• настройка ориентации изображения на дисплее.

Меню поддерживает китайский, английский и русский языки.

Надежная сварочная рукоятка SWP25

В данной комплектации используется раздельная сварочная рукоятка SWP25 с двумя электродами. Силовые провода изготовлены из многожильного медного кабеля сечением 25 мм² и имеют никелированное покрытие. Низкое сопротивление и высокая токовая нагрузка позволяют эффективно передавать энергию накопителя к сварочным электродам.

Электроды выполнены из медного сплава с добавлением оксида алюминия, отличаются высокой твердостью и износостойкостью. Конструкция электродов уменьшает вероятность прилипания к никелевой ленте.

Заявленные возможности SQ-SW3:

• никелевое покрытие — до 0,5 мм;
• чистый никель — до 0,3 мм;
• медный лист — до 0,2 мм.

Фактическая толщина и качество сварки зависят от материала, его чистоты, геометрии соединения и выбранных параметров импульса.

SQ-SW3 поддерживает несколько способов зарядки накопителя:

• 5,6 В / 15 А через разъем XT60IE-M;
• USB Type-C PD 3.0 — до 25 В;
• DC-вход 5525 — до 25 В, для аккумуляторного питания до 6S;
• различные режимы зарядки, включая быструю и медленную;
• питание от внешнего аккумулятора.

В этой комплектации используется версия SWP25 EU Plug с европейской вилкой блока питания, поэтому аппарат удобно использовать в Украине и других странах с европейским стандартом розеток.

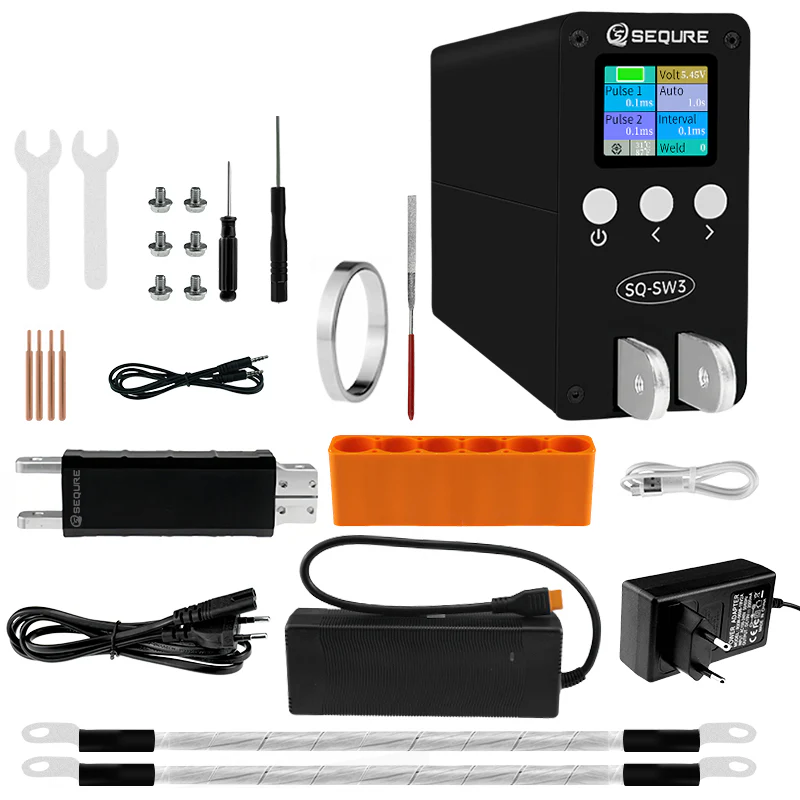

Комплектация

• аппарат точечной сварки SEQURE SQ-SW3 — 1 шт.;
• зарядное устройство 5,6 В / 15 А — 1 шт.;
• зарядное устройство 19 В / 2 А — 1 шт.;
• USB-кабель — 1 шт.;
• держатель для аккумуляторов 18650 — 1 шт.;
• никелевая лента 0,1 × 8 мм, 5 м — 1 шт.;
• набор файлов/инструментов;
• сварочная рукоятка SWP25 — 1 комплект;
• педаль ножного управления — 1 шт.;
• комплект крепежа и инструментов.

Основные характеристики

• Модель: SEQURE SQ-SW3
• Тип: аппарат точечной сварки с конденсаторным накопителем энергии
• Дисплей: 1,8", цветной HD LCD
• Режимы: AUTO / MANUAL
• Максимальное выходное напряжение: 5,6 В
• Максимальный выходной ток: до 2500 А
• Никелевое покрытие: до 0,5 мм
• Чистый никель: до 0,3 мм
• Медь: до 0,2 мм
• Зарядка XT60IE-M: 5,6 В / 15 А
• USB Type-C: PD 3.0, до 25 В
• DC 5525: до 25 В, аккумулятор до 6S
• Педаль: 3,5 мм AUX
• Размер: 223 × 133 × 68 мм
• Вес: около 1,56 кг
• Комплектация: SWP25, EU Plug
