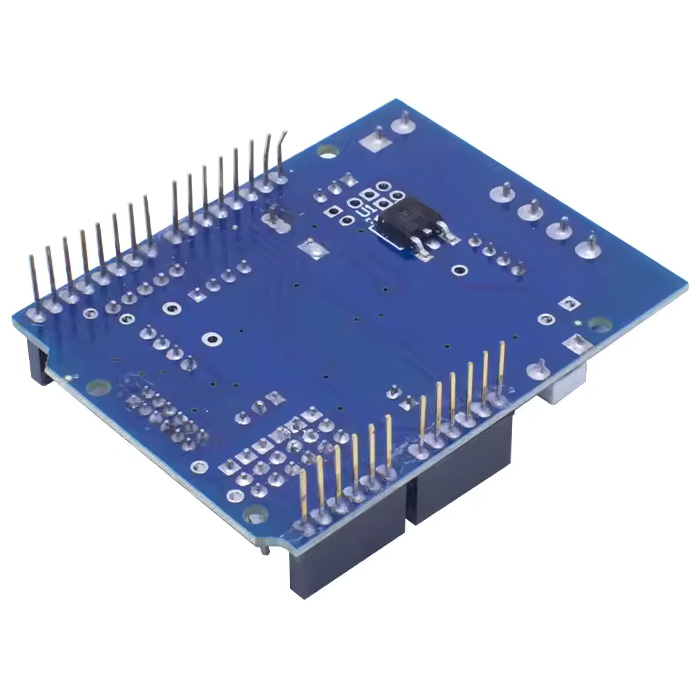

Моторшилд усиленный 5В L298P

код: ASC204

  • Доставка по Украине
    Мы отправляем заказы "Новой Почтой" по Украине. Также возможен самовывоз из нашего магазина
  • 6 месяцев гарантии

    Мы даем гарантию на любой товар приобретенный в нашем магазине:

    6 месяцев на товары, кроме батареек и аккумуляторов

    14 дней на батарейки и аккумуляторы

    В случае наступления гарантийного случая товар бесплатно ремонтируется, меняется на аналогичный или возвращается полная сумма его стоимости

    Внимательно ознакомьтесь с условиями гарантии
  • Проконсультируем до и после продажи.
    Вы можете задавать вопросы письменно по e-mail или по контактным телефонам нашего магазина
383 грн

в наличии



Купить в один клик

8
голосовать
Нашли дешевле?
  • Моторшилд усиленный 5В L298P
  • Моторшилд усиленный 5В L298P
  • Моторшилд усиленный 5В L298P
  • Моторшилд усиленный 5В L298P
  • Моторшилд усиленный 5В L298P
  • Моторшилд усиленный 5В L298P
  • Моторшилд усиленный 5В L298P
  • Описание
  • Отзывы (13)
  • Задать вопрос

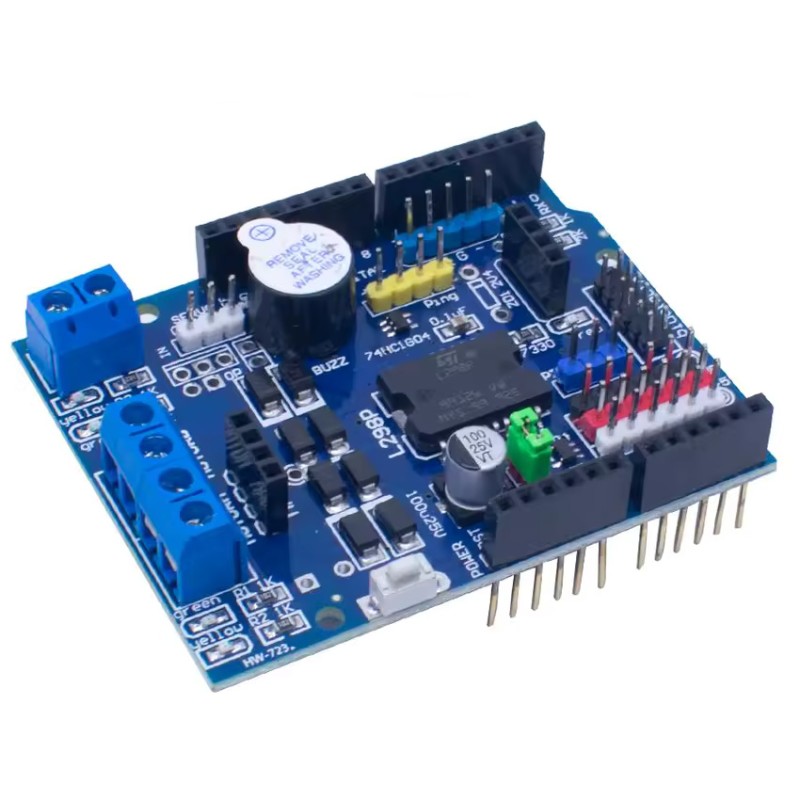

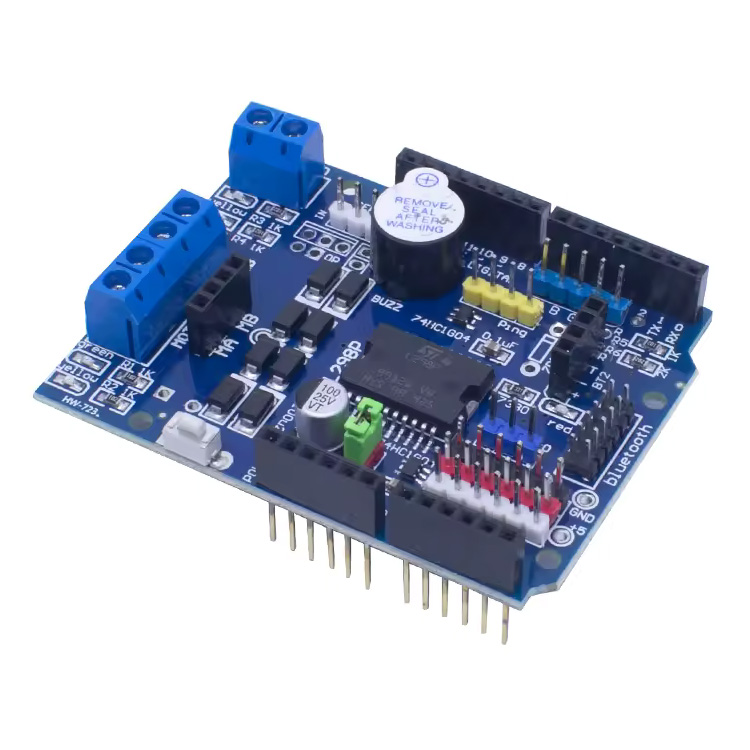

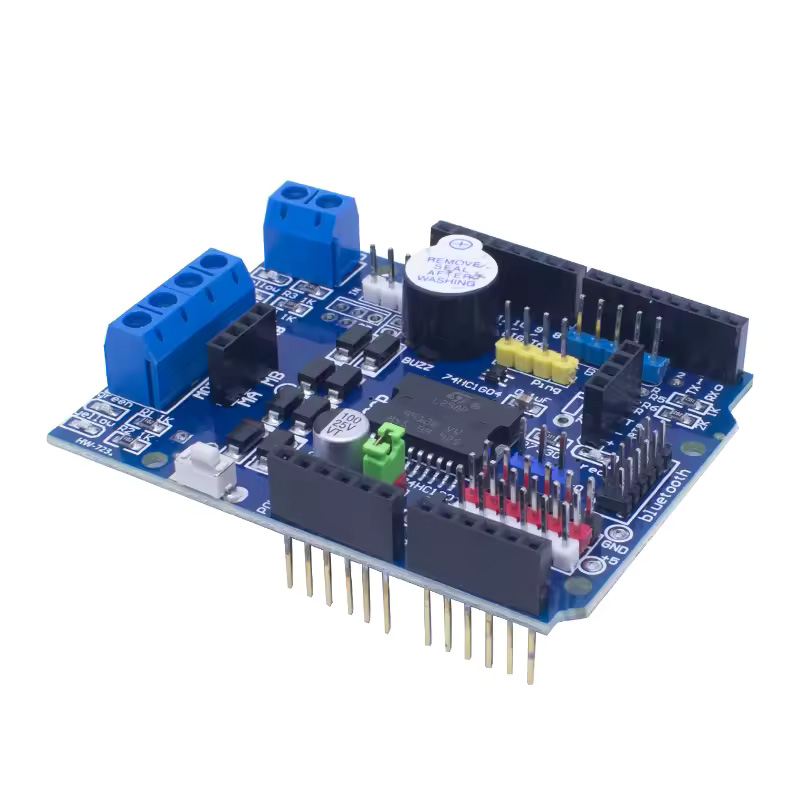

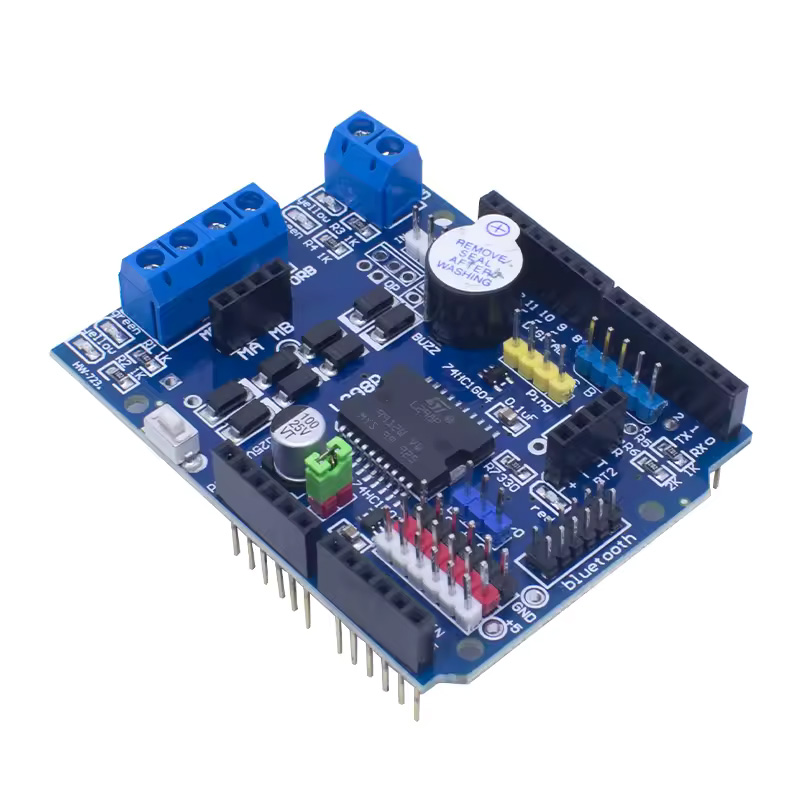

Этот шилд особенно пригодится тем, кто собирает роботов и робоплатформы с использованием коллекторных двигателей. На плате, кроме самого драйвера двигателей L298, удобно размещены разъемы для подключения Bluetooth модуля, сервопривода и датчиков. Удобное подключение, хорошее качество монтажа выгодно отличают данный шилд от аналогичных.

На плате расположены:

  • Драйвер двигателей L298P подключенный к пинам D10, D11, D12 и D13 без необходимости использования дополнительных проводов
  • Звуковой излучатель на пине D4 на который Вы можете выводить сигнал тревоги
  • Цифровой ШИМ выход D9 выведен на 3-х пиновый разъем для подключения сервопривода
  • Цифровой вход/выход D2 выведен на 3-пиновый разъем для подключения датчика
  • Удобные разъемы для подключения двигателей, позволяющий подключить одновременно два коллекторных двигателя как пиновым разъемом так и под винт
  • Два разъема разных типов для подключения bluetooth модуля
  • 7 цифровых, не используемых шилдом, входов/выходов: D2, D3, D5, D6, D7, D9, D )
  • 6 аналоговых входов выведены на 3-х пиновые разъеы для удобного подключения аналоговых и цифровых датчиков: A0, A1, A2, A3, A4, A5
  • Индикаторы состояния выходов драйвера
  • Перемычка "OPT" для гибкого конфигурирования питания силовой части драйвера. При установленной перемычке используется питание Vin контроллера для питания драйвера двигателей.
  • Кнопка сброса контроллера

Характеристики товара:

  • Рабочая температура: -25°c ~ +130°c
  • Напряжение питания: VIN от 6.5 до 12В, PWR IN от 4.8 до 24В
  • Область применения: драйвер коллекторных двигателей
  • Напряжение питания логической части: 5V
  • Максимальный ток каждого канала: ≤ 2A
  • Максимальная рассеиваемая мощность: 25W (T= 75°C)

Контакты драйвера подключены к следующим выводам шилда:

  • 10 - Enable A - ШИМ управление двигателем А
  • 11 - Enable B - ШИМ управление двигателем В
  • 12 - Input 1 - Направление двигателя А
  • 13 - Input 3 - Направление двигателя В

Отзывы покупателей про Моторшилд усиленный 5В L298P

Борис (25.03.2021)

З якою бібліотекою працює даний девайс? Пробував з AFmotor, щось не працює.

Ответить

admin (26.03.2021)

С любой библиотекой в которой предусмотрено переопределение управляющих выходов.

Ответить

Геннадий Козак (26.09.2019)

Не советую этот шилд. Причина заключается в том, что есть конфликт между работой сервомотора, и одного из моторов (того, что подключен к пину D10). В библиотеке Arduino Servo (https://www.arduino.cc/en/Reference/Servo ) пишется:

On boards other than the Mega, use of the library disables analogWrite() (PWM) functionality on pins 9 and 10, whether or not there is a Servo on those pins.

т.е. библиотека использует пины 9 и 10, есть ли там серво или нет. Шилд который здесь продается использует пин 10 для указания скорости для одного из моторов. Следовательно, этот мотор работать не будет, вместе с серво. Либо сервомотор, либо мотор прямого тока. Поэтому, данный шилд уже давно пора сдать на свалку.

Ответить

admin (27.09.2019)

Для сервопривода можно использовать оставшиеся неиспользованными ШИМ выходы.

Ответить

Igor S (11.08.2020)

Так действительно, 9 и 10 порт библиотекой Servo.h блокируются для работі в ШИМ режиме в любом случае, даже если серва вообще на других пинах.
Это какая - то черная магия.

Ответить

Денис (21.05.2019)

подходит ли этот Шилд для Arduino Uno

Ответить

admin (21.05.2019)

Да, подходит.

Ответить

Богдан (04.09.2018)

Отдельный выход с двумя цифровыми пинами для дальномера распаян?

Ответить

admin (05.09.2018)

Распаяны все пины в соответствии с фото на странице товара.

Ответить

Богдан (06.09.2018)

Могу только догадываться от каких выводов эти желтые и голубые штыревые разъемы у базера

Ответить

Александр (09.02.2018)

Качество монтажа отвратительное. Пины все изначально кривые, припой растекся так, будто паял ребенок. Нужно тайский было от RobotDyn покупать, а это просто китайский шлак. Я недоволен

Ответить

admin (12.02.2018)

Свяжитесь с нами и мы заменим Вам плату.

Ответить

Алексей Савченко (31.01.2017)

Отличный моторшилд. Все что нужно для мобильной платформы с 2WD или 4WD. Давно искал что-то подобное. Рекомендую.

Ответить
