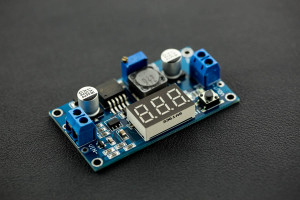

Регулируемый преобразователь 20Вт со встроенным измерителем напряжения от DFRobot

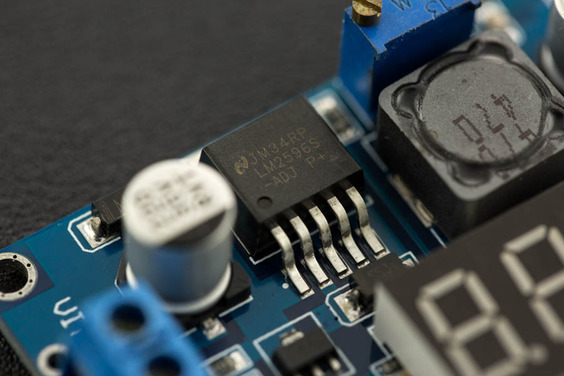

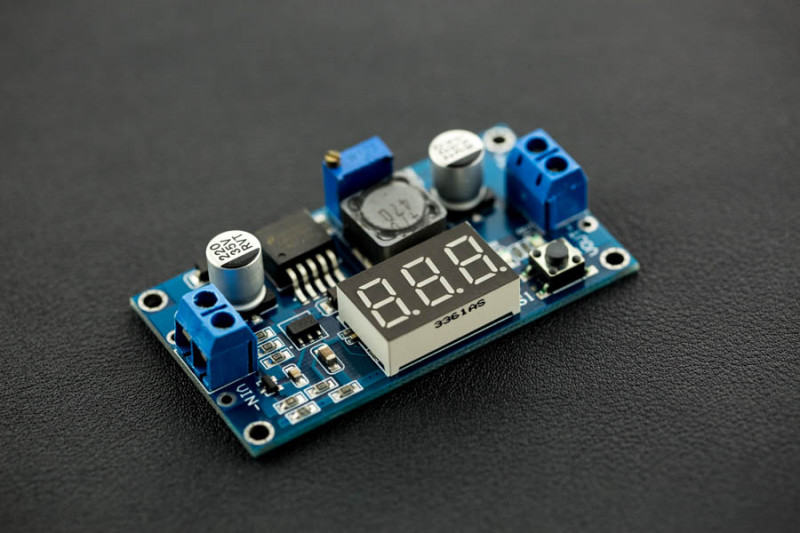

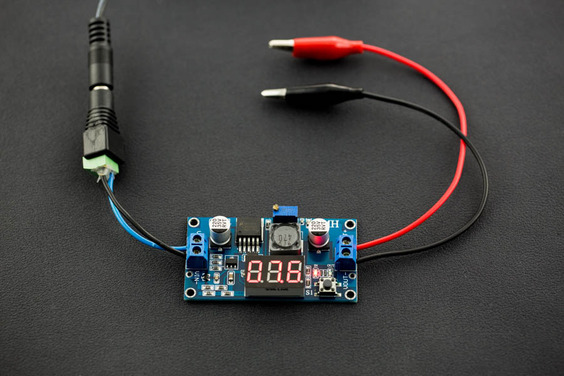

Регулируемый DC-DC преобразователь 20Вт с цифровым дисплеем. Он основан на понижающем стабилизаторе напряжения LM2596 3A и работает при входном напряжении от 4 В до 40 В постоянного тока с выходным напряжением от 1,25 до 40 В с точностью ± 0,05 В. На обычном конвертере нет дисплея и Вам приходится измерять выходное напряжение вручную с помощью мультиметра, который может быть медленным и неэффективным. Этот преобразователь имеет дисплей со считыванием выходного напряжения, интегрированным прямо в плату. Вы можете изменить выходное напряжение, отрегулировав его потенциометром, который также интегрирован в плату.

Этот модуль может использоваться с источниками постоянного тока, таких как батареи, силовые трансформаторы, регулируемые источники питания DIY, источники питания транспортных средств 24 В, промышленное оборудование от 12 В до 3,3 В, от 12 В до 5 В, от 24 В до 5 В, от 24 В до 12 В, от 36 В до 24 В и так далее.

Встроенный измеритель напряжения поддерживает режим самокалибровки.

Вам нужно только откалибровать его один раз, и значение будет сохранено автоматически. Метод следующий:

• 1. Удерживайте кнопку в течение 4 секунд. Отпустите кнопку для входа в режим калибровки входного напряжения ("IN" is ON); Удерживайте кнопку в течение 4 секунд и отпустите кнопку, чтобы войти в режим калибровки выходного напряжения («OUT» включен); удерживайте кнопку в течение 4 секунд, и отпустите кнопку для выхода из режима калибровки, все параметры будут сохранены автоматически.
• 2. В режиме калибровки нажмите кнопку, чтобы настроить значение.

Функции:

• Поддерживает функцию самокалибровки для обеспечения высокоточного выходного напряжения. (Рекомендуемое входное напряжение на уровне 4,5 В или более)

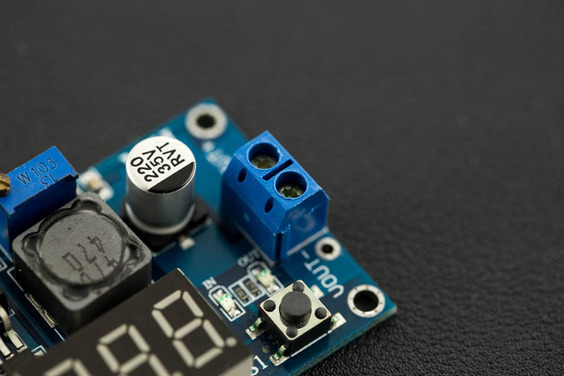

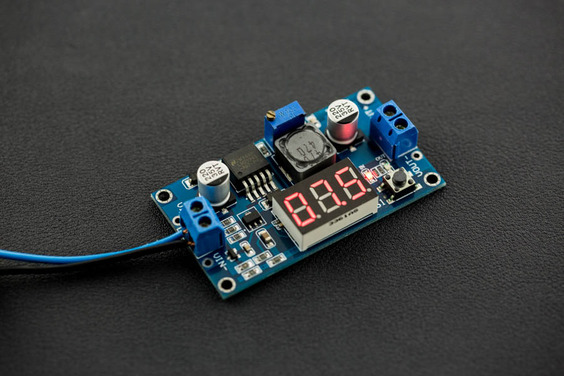

• Нажмите кнопку, чтобы переключить измерение входного или выходного напряжения и индикатор покажет измеряемое напряжение.
• При необходимости дисплей можно отключить. Удерживайте кнопку в течение 2 секунд и отпустите кнопку, чтобы выключить дисплей
• С винтовыми клеммами пайка не требуется
• Входное напряжение составляет от 4,0 до 40 В. (Входное напряжение должно быть на 1,5 В выше, чем выходное напряжение)
• Непрерывно регулируемый диапазон выходного напряжения 1,25 В ~ 37 В. (Входное напряжение должно быть на 1,5 В выше, чем выходное напряжение)
• Максимальный выходной ток составляет 3А. Рекомендуется использовать в пределах 2,0 А. Для больших токов потребуется радиатор для рассеивания тепла.
• Выходная мощность составляет 20 Вт. Для выходной мощности более чем 15 Вт рекомендуется теплоотвод.
• Устройство обеспечивает высокую эффективность преобразования в среднем 88%
• Блок включает в себя защиту от обратной полярности, защиту от перегрева и защиту от короткого замыкания на выходе преобразователя

Характеристики:

• Входное напряжение: от 4,0 В до 40 В
• Выходное напряжение: от 1,25 В до 37 В
• Выходная мощность: 20 Вт
• Выходной ток: 3A

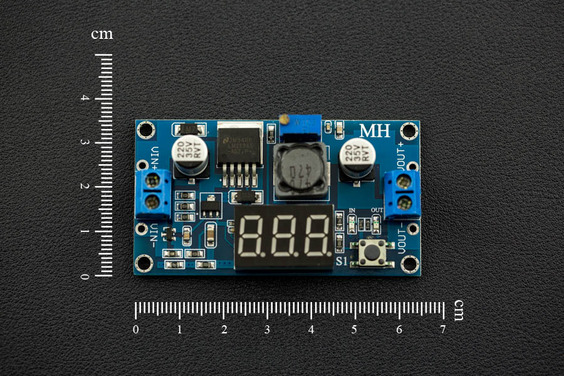

• Монтажные размеры: 6,1 * 3,1 см
• Размер: 6,6 * 3,6 * 1,2 см
• Вес: 22 г
