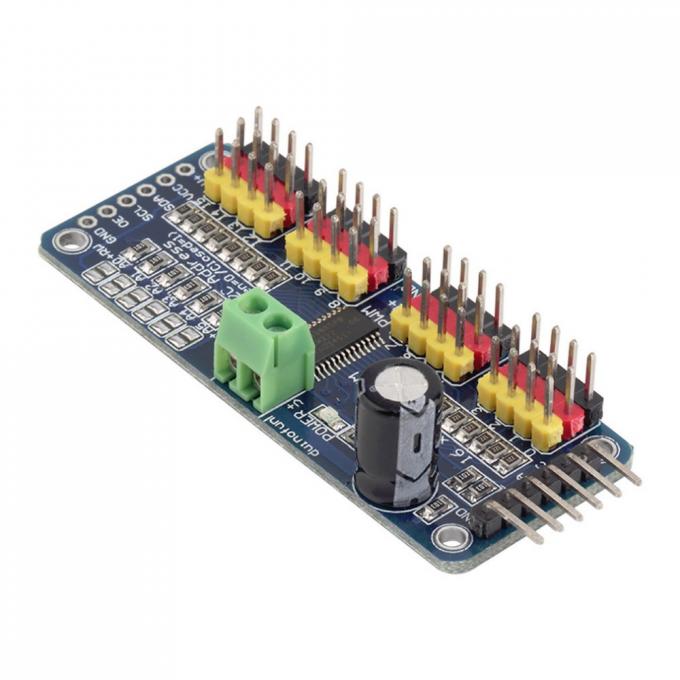

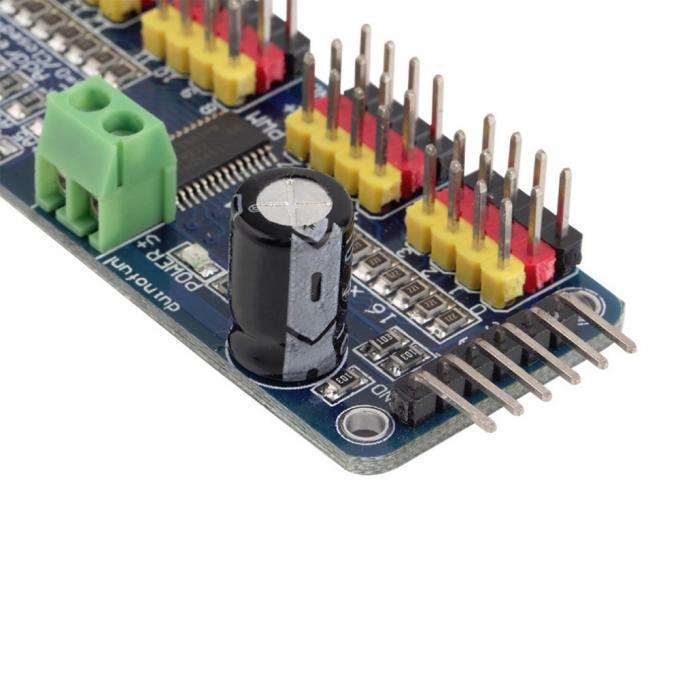

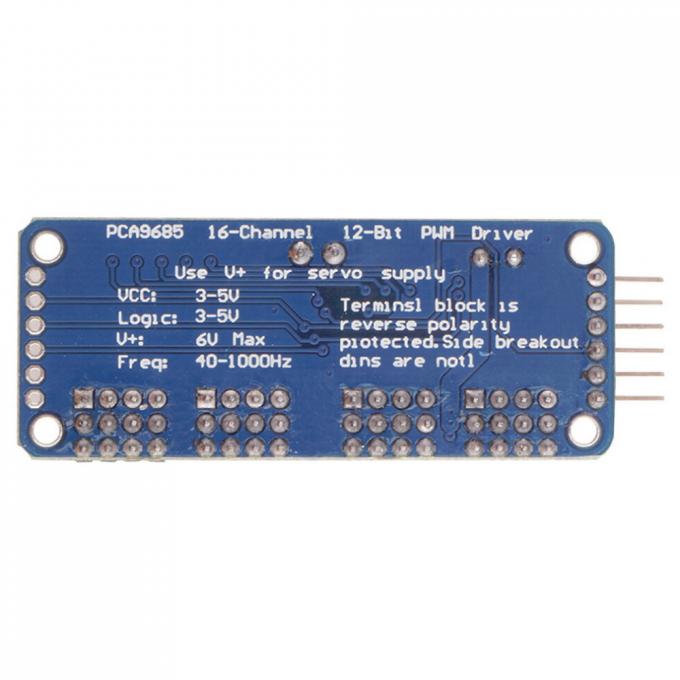

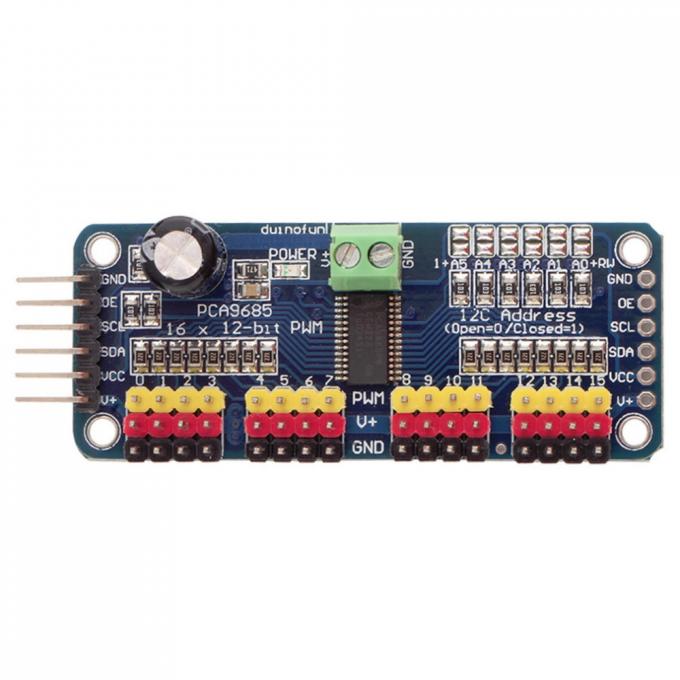

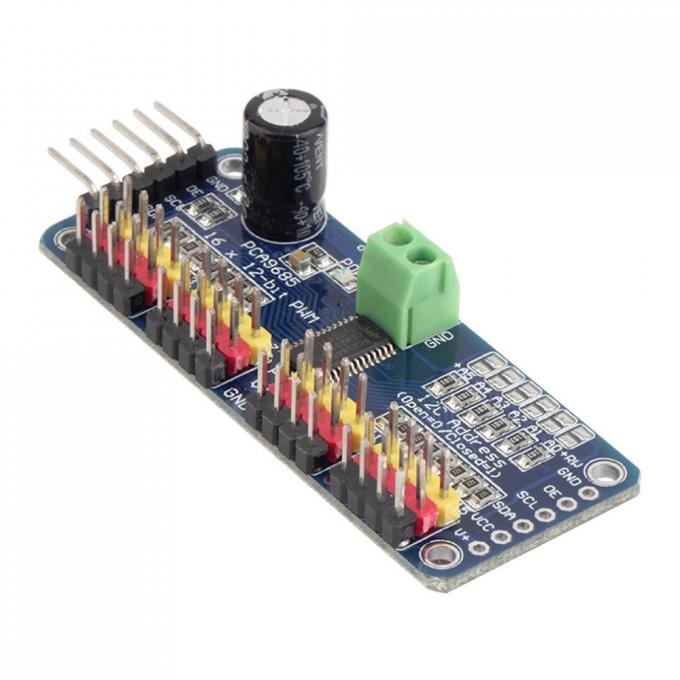

16-канальный 12-bit PWM/Servo модуль с I2C интерфейсом на PCA9685

код: AOC372

  • Доставка по Украине
    Мы отправляем заказы "Новой Почтой" по Украине. Также возможен самовывоз из нашего магазина
  • 6 месяцев гарантии

    Мы даем гарантию на любой товар приобретенный в нашем магазине:

    6 месяцев на товары, кроме батареек и аккумуляторов

    14 дней на батарейки и аккумуляторы

    В случае наступления гарантийного случая товар бесплатно ремонтируется, меняется на аналогичный или возвращается полная сумма его стоимости

    Внимательно ознакомьтесь с условиями гарантии
  • Проконсультируем до и после продажи.
    Вы можете задавать вопросы письменно по e-mail или по контактным телефонам нашего магазина
174 грн с НДС

в наличии



Купить в один клик

13
голосовать
Нашли дешевле?
  • 16-канальный 12-bit PWM/Servo модуль с I2C интерфейсом на PCA9685
  • 16-канальный 12-bit PWM/Servo модуль с I2C интерфейсом на PCA9685
  • 16-канальный 12-bit PWM/Servo модуль с I2C интерфейсом на PCA9685
  • 16-канальный 12-bit PWM/Servo модуль с I2C интерфейсом на PCA9685
  • 16-канальный 12-bit PWM/Servo модуль с I2C интерфейсом на PCA9685
  • Описание
  • Отзывы (12)
  • Задать вопрос

Китайская реплика аналогичного шилда от Adafruit. Недорогое решение для подключения 16 сервоприводов или светодиодов к Arduino контроллерам или Raspberry используя всего 2 сигнальных провода. Конструкция позволяет каскадирование и управление 992 сервоприводами. Предусмотрена отдельная подача напряжения питания для сервоприводов.

Особенности конструкции:

  • управление по шине I2C всего двумя сигнальными проводами;
  • на плате установлены дополнительные резисторы по каждому из выходов для удобного подключения светодиодов;
  • возможность каскадирования до 62 устройств с получением 992 ШИМ выходов;
  • питание от 3.3В с возможностью подключения к 5В устройствам;
  • возможность подключения 6В сервоприводов;
  • 6-разрядный I2C адрес;
  • регулируемая частота ШИМ до 1,6КГц;
  • 12-битное управлением скважностью по каждому из каналов;
  • настраиваемый выход - двухтактный или с открытым стоком;

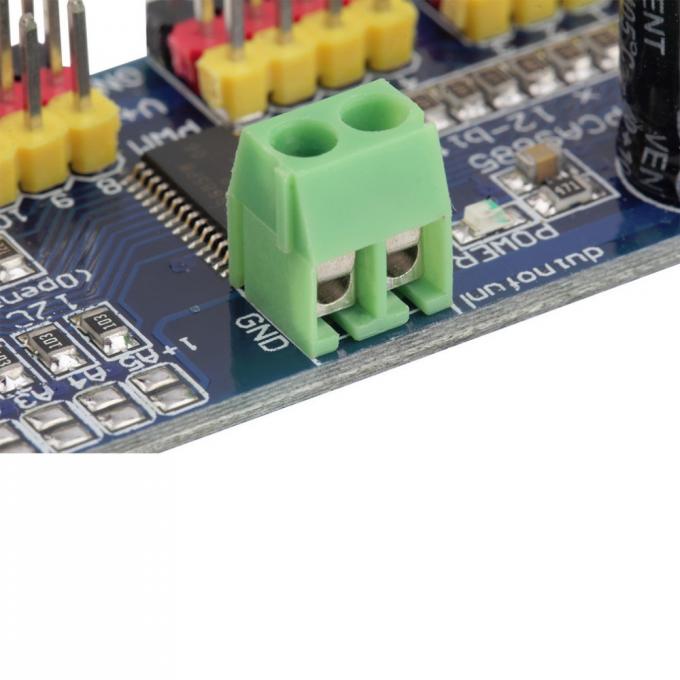

  • отдельный вход источника питания сервоприводов или светодиодов;
  • наличие 3-пиновых разьемов, позволяющих легко и просто подключить все 16 сервоприводов к плате;
  • высокое качество изготовления модуля;
  • Размеры: 62 х 25 х 15 мм

Отзывы покупателей про 16-канальный 12-bit PWM/Servo модуль с I2C интерфейсом на PCA9685

Троценко Владимир (26.11.2022)

Отличное решение, шикарно работает с этой библиотекой https://iarduino.ru/file/255.html

Ответить

Станіслав (31.10.2021)

можна за допомогою PCA96 буде управляти соленоїдами, наприклад https://arduino.ua/prod1113-solenoid-12v-0-3a-jf-0530b

Ответить

Dorfman (24.03.2020)

Какая частота ШИМа? До каких пор можно менять?

Ответить

admin (25.03.2020)

Добрый день, в документации указан диапазон регулировки частоты ШИМ до 1600 Гц.

Ответить

Gloomdem (09.12.2019)

Если управление идет только по двум проводам, то управлять каждым сервомотором отдельно не получится?

Ответить

admin (09.12.2019)

Управление посредством интерфейса I2C. Управлять каждым сервомотором индивидуально - получится.

Ответить

Левищев Дмитрий (14.03.2019)

А не подскажете библиотеку для avr-gcc?

Ответить

admin (14.03.2019)

Инициализация и управление достаточно просто и хорошо описаны в документации.

Ответить

Левищев Дмитрий (15.03.2019)

Вы имеете ввиду, самому написать такую библиотеку?
Я говорю о библиотеке, в которой можно так же быстро и удобно рулить сервами, как в той, которую предложил Лобашевский Дмитрий.

Ответить

admin (15.03.2019)

Для управления сервоприводами даже библиотека не нужна - достаточно управлять регистрами PCA9685.

Ответить

Глазков Алексей (02.10.2018)

Сервис на сайте, все отлично. Модули (у меня их 3) запустились и работают без проблем. Библиотеку использовал предложеную Лобашевским. Спасибо!

Ответить

Лобашевский Дмитрий (06.12.2016)

Вот с этой библиотекой нормально работает
http://iarduino.ru/file/255.html

С родной Adafruit тоже, но тут уже модели серв прописаны.

Модуль очень практичный.
