Модуль 4-х точечных светодиодных матриц на MAX7219 красный
код: SKV365
Доставка по Украине
Мы отправляем заказы "Новой Почтой" по Украине. Также возможен самовывоз из нашего магазина
6 месяцев
гарантии
Мы даем гарантию на любой товар приобретенный в нашем магазине:
6 месяцев на товары, кроме батареек и аккумуляторов
14 дней на батарейки и аккумуляторы
В случае наступления гарантийного случая товар бесплатно ремонтируется, меняется на аналогичный или возвращается полная сумма его стоимостиВнимательно ознакомьтесь с условиями гарантии
Проконсультируем до и после продажи.
Вы можете задавать вопросы письменно по e-mail или по контактным телефонам нашего магазина
194 грнс НДС
в наличии
Описание
Отзывы (24)
Задать вопрос

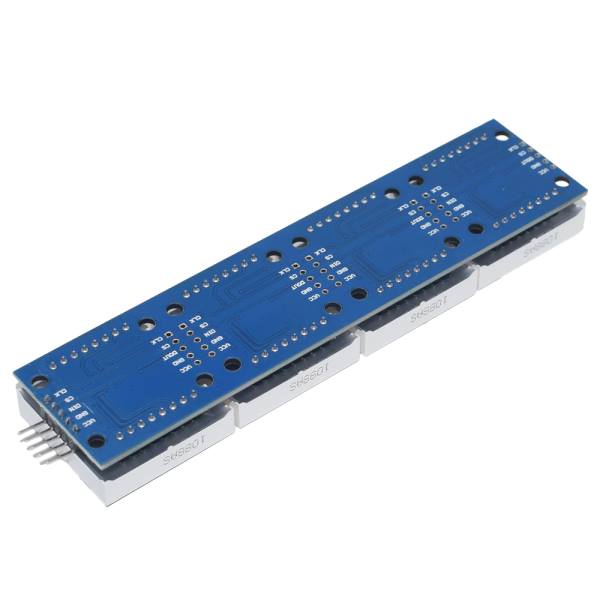

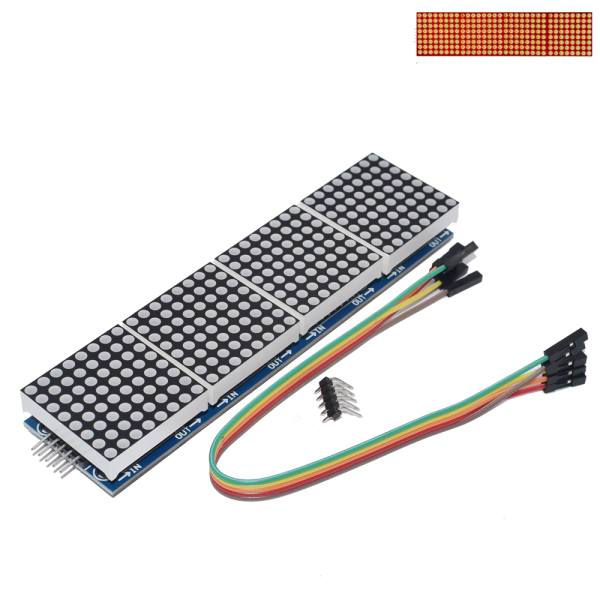

Модуль 4-х точечных дисплеев с диодами красного цвета и разрешением 8 х 8 для каждой из 4-х матриц, построенный на базе микросхемы MAX7219.
Данный модуль управляется по трех проводной последовательной шине Microwire (3-Wire). Основой каждого модуля является микросхема MAX7219, которая предоставляет возможность каскадирования. Каждый из разрядов индикатора имеет свой адрес. Таким образом информацию в каждом разряде возможно обновить без необходимости обновления всех разрядов матрицы. MAX7219 позволяет инициализировать режим декодирования каждого разряда. Микросхема имеет спящий режим с запоминанием информации, аналоговое и цифровое управление яркостью подключенных индикаторов и тестовый режим, включающий в себя все LED-сегменты. MAX7219 может управлять восемью семи-сегментными индикаторами с точкой или одной матрицей 8х8.
Параметры:
Питание: 5 В
Размеры: 131 x 32 x 15 мм
Комплектация:

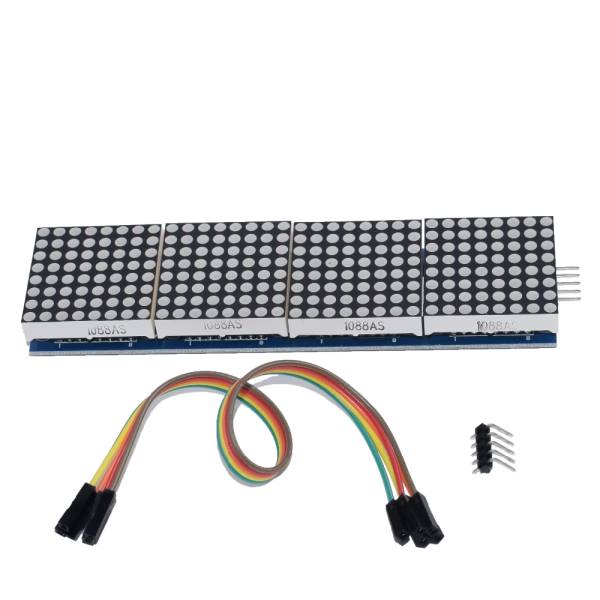

Светодиодная матрица 8х8
Количество матриц: 4
Распаянная печатная плата

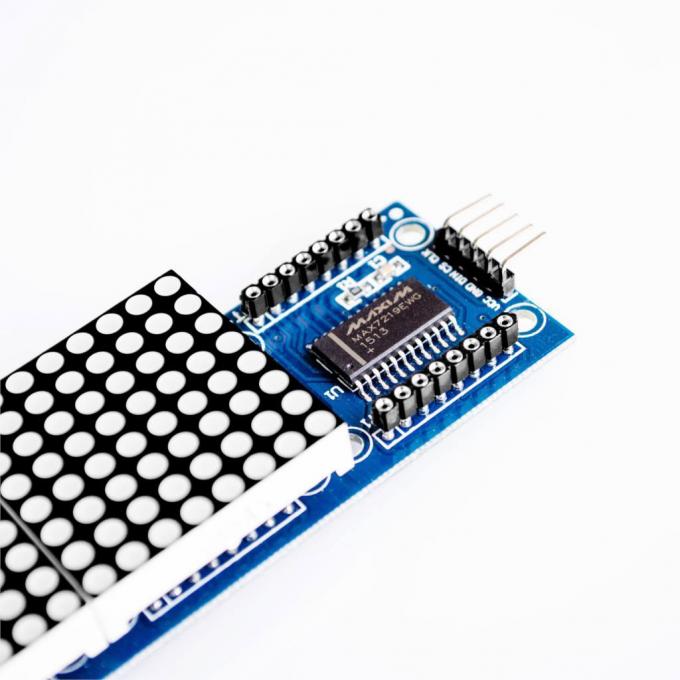

Микросхема MAX7219
Провод мама-мама 20 см (5 шт)
Назначение выводов:
VCC - питание 5В
GND - общий
DIN - вход данных
CS - выбор кристалла
CLK - вход тактовых импульсов
Отзывы покупателей про Модуль 4-х точечных светодиодных матриц на MAX7219 красный
Pasha (03.04.2024)
Модуль працює без нарікань, яскравий.
Використовував для маленького проекту з анімаціями.
Можливо, комусь буде корисно, зробив невиличкий інструмент для створення фреймових анімацій: https://github.com/pashaoleynik97/ledpanelstudio
Покупал в сумме 3 шт. В работе проверял 2 - все работает. Внутри стоят вперемешку MAX7219 и GC7219, на работоспособность не влияет. Блоки работают стабильно и от 5 и от 3.3в, причем если питание 5в, то ТТЛ уровни 3.3 тоже принимает! Универсальная штука.
В библиотеке MD_MAX72XX нужно тип железа установить FC16_HW вместо дефолтного PAROLA_HW (где-то писали уже ниже). С этой библиотекой на нулевой яркости мерцания нет.
Можно распилить на куски ))
В текстолите пропила нет, но место прод него присутсвует. Получил так необходимый мне блок из трех матриц )
Хочу дополнить ко всему сказанному
если использовать MD_MAX72xx.h
При выдаче данных, по умолчанию все ровняется по левому краю, рекомендую в примерах еще обращать внимание на переменную
#define MAX_DEVICES 11 // по умолчанию стоит так
для обычной матрицы из 4х секций
Если вы будет выдавать короткое сообщение, то его не будет видно, необходимо
#define MAX_DEVICES 4 <<<<< исправить на 4
Купил несколько таких модулей. Один завелся, второй еще в упаковке.
Для работы использую библиотеку "LedControl" - она позволяет менять пины.
Из минусов - при яркости 0 мигают строки. А так все хорошо.
Но есть проблема.
Соединил две модуля по 4 матрица в каждом.
Вышло 8 матриц 8х8. Подключил к Lolin NodeMCU ESP8266 к +3.3 V.
Пока питаю от компьютера по USB - все в норме.
Как только запитываю от блока питания или PowerBank
начинаются чудеса: то часть матриц не работают, то засвечены все точки матрицы, то еще какие-то артефакты. Иногда лечится нажатием на Reset NodeMCU, иногда не лечится совсем. Повторюсь: От компа все ОК
Попробовал подключить не к Lolin NodeMCU,
а через конвертер AMS1117. На входе 4.2 V (powerbank), на выходе 3.26V на матрицы. Часть матриц не работают. Reset не помогает.
Проблем 2: либо питание не подходит, либо нужен еще какой-то Reset на старте. Если матрица от PowerBank заработала, то уже сбоев нет. Проблемы именно на старте.
Дальше уже нужен блок питания с регулировкой около 3.3V, а так же осцилограф для понимания протокола работы.
Переворачивать изображение можно программно, что и было сделано. Фокус в подборе правильной библиотеки и ее настройке.
Highlighted comment
Novoster
2 months ago (edited)
Thank you for noticing a very nice library!
На июль 2019 года библиотека MD_MAX72XX:
https://github.com/MajicDesigns/MD_MAX72XX
Описывал настройку на английском. Думаю, если нужно, то народ переведет.
File MD_MAX72xx.cpp was changed and the method is different. In the scatch we have a constant definition:
#define HARDWARE_TYPE MD_MAX72XX::FC16_HW
So HARDWARE_TYPE can have different values:
PAROLA_HW
GENERIC_HW
ICSTATION_HW
FC16_HW.
Брал один модуль, сразу не проверил, вот только руки дошли - ни один из MAX7219 не работает, проверял и дома и в магазине с техподдержкой проверяли. Взял ещё один модуль, сразу в магазине проверили - всё ОК.
Купил такую матрицу, мерцают два модуля, первый и последний. Кто знает как лечить? все пропаял, не помогло, местами тоже менял, результат тот же. Спасибо.
Отлично работает, все модули очень яркие. Для использования всего массива как единого дисплея потребовалось программно изменить ориентацию на 90 градусов.
Отличный магазин, буду покупать и дальше.
Оперативно вышли на связь, быстро отправили товар, осталось хорошее впечатление.
Для нормальной работы модуля нужно поэкспериментировать с положением матриц.
Отличный модуль, однако из упаковки не всегда работает. Китайцы могут не так матрицу поставить, поэтому, если при подключении и заливке скетча у вас вместо букв и цифр у вас квадратики и мигание, то переверните каждый из 4 модулей матрицы и будет все ОК. Магазину спасибо за оперативность, цену и качественное обслуживание!
