Инфракрасный датчик расстояния 10-80 см E18-D80NK

код: DAT114

Доставка по Украине
Мы отправляем заказы "Новой Почтой" по Украине. Также возможен самовывоз из нашего магазина
6 месяцев гарантии
Мы даем гарантию на любой товар приобретенный в нашем магазине:
6 месяцев на товары, кроме батареек и аккумуляторов
14 дней на батарейки и аккумуляторы
В случае наступления гарантийного случая товар бесплатно ремонтируется, меняется на аналогичный или возвращается полная сумма его стоимости
Внимательно ознакомьтесь с условиями гарантии
Проконсультируем до и после продажи.
Вы можете задавать вопросы письменно по e-mail или по контактным телефонам нашего магазина

Теги: IR

126 грн с НДС

Оптовые цены:
от 10 шт.	100 грн

в наличии

Купить в один клик

	124
	голосовать

Нашли дешевле?

Описание
Отзывы (25)
Задать вопрос

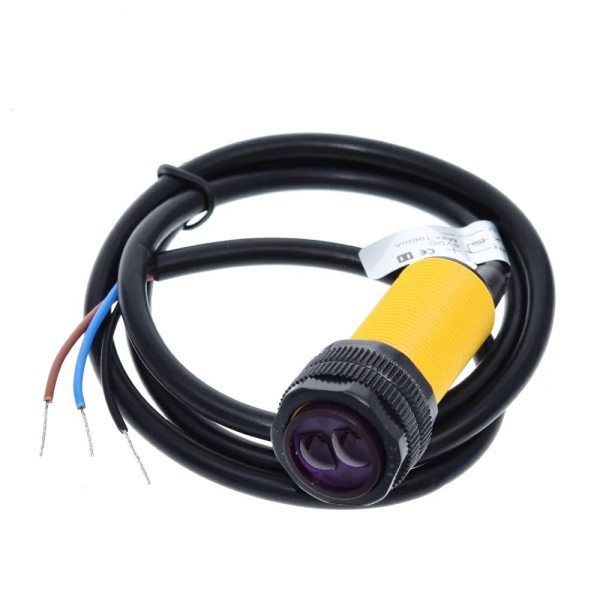

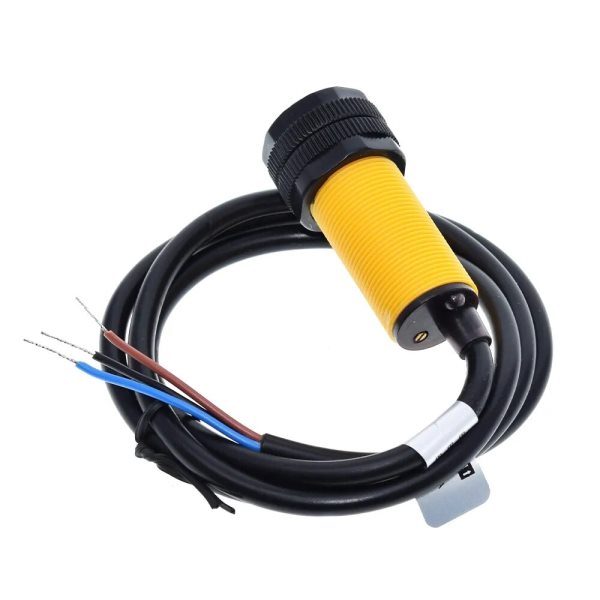

Инфракрасный датчик расстояния E18-D80NK. Дистанция 10 - 80 см (настраивается подстроечным резистором с обратной стороны датчика), выходной сигнал – цифровой бинарный, сигнализирует о том есть ли препятствие в зоне видимости. Питание 5В.

Содержит в себе передатчик и приемник в инфракрасном диапазоне. В отличии от ультразвукового датчика расстояния не показывает расстояние до препятствия, а просто показывает есть ли препятствие в зоне видимости.

При срабатывании датчика выходное напряжение становится равным "1".

Характеристики:

Модель: E18-D80NK
Тип: NPN / NO
Питание: 5 В
Сила тока: 30 мА если нет препятствий, 45 мА если есть.

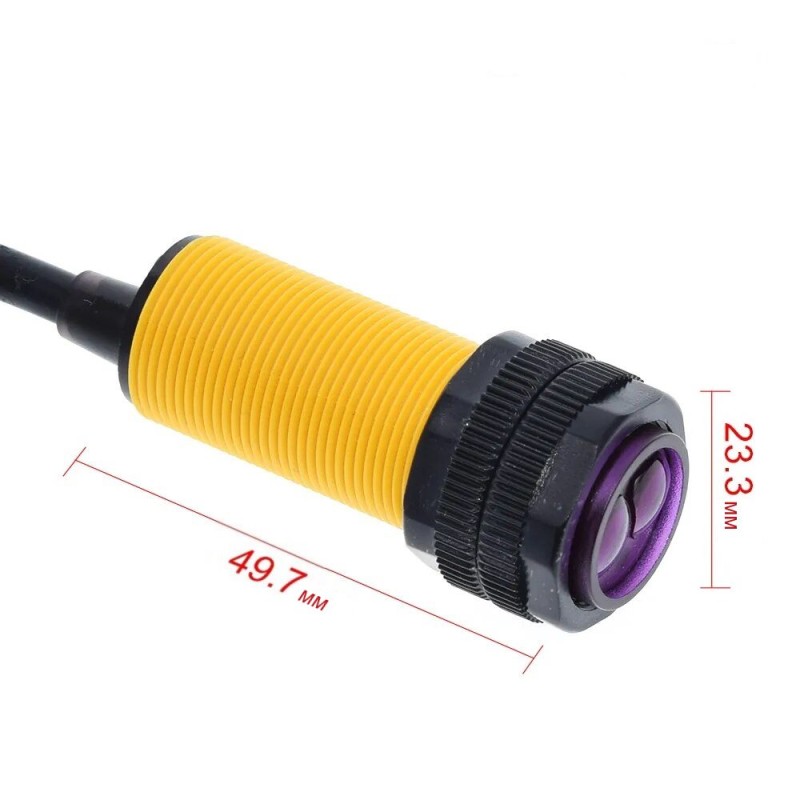

Размеры корпуса датчика: 50x18 мм
Дистанция: 10-80 см (настраивается)

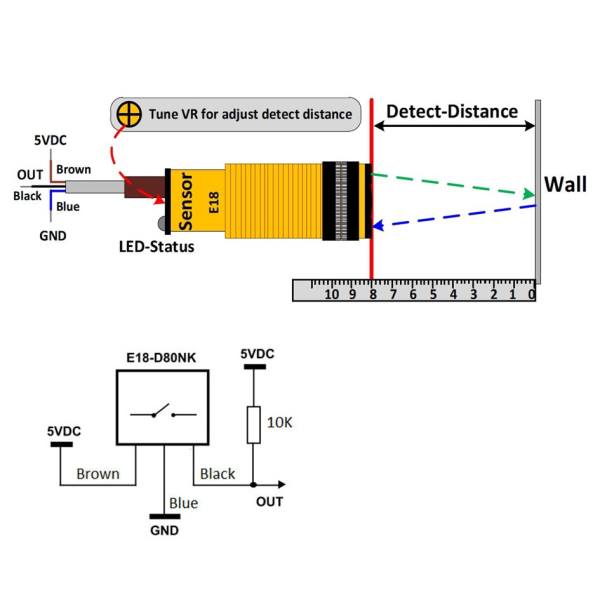

Контакты: черный - сигнал; коричневый - +5В; синий - общий

Для настройки дистанции – крутить винт против часовой стрелки для уменьшения зоны видимости, по часовой – для увеличения.

Ссылки:

Даташит

Пример скетча, выводящего на терминал "0", если нет препятствий, "1" если есть:

int s=LOW;
int s2=LOW;
int pin=2;//пин к которому подключен вывод "Сигнал" датчика
void setup() {
  pinMode(pin, INPUT);

  Serial.begin(9600);
}

void loop() {
  s2=digitalRead(pin);
  if(s2!=s){
    Serial.println(s2);
    s=s2;
  }
  delay(100);

}

Отзывы покупателей про Инфракрасный датчик расстояния 10-80 см E18-D80NK

Андрей Евгеньевич (14.06.2024)

Неможливо налаштувати! То зачутливий, то навпаки. То правильно працює, то з інверсією. Поясніть як налаштовувати?!?! Купляв декілька місяців у іншому місці, не виникло ніяких питань, тут же не працює!
