Емкостной сенсорный модуль TTP224 для Ардуино

код: AOC557

Дополнительные категории товара: Прочие

Емкостной сенсорный модуль TTP224 для Ардуино

Доставка по Украине
Мы отправляем заказы "Новой Почтой" по Украине. Также возможен самовывоз из нашего магазина
6 месяцев гарантии
Мы даем гарантию на любой товар приобретенный в нашем магазине:
6 месяцев на товары, кроме батареек и аккумуляторов
14 дней на батарейки и аккумуляторы
В случае наступления гарантийного случая товар бесплатно ремонтируется, меняется на аналогичный или возвращается полная сумма его стоимости
Внимательно ознакомьтесь с условиями гарантии
Проконсультируем до и после продажи.
Вы можете задавать вопросы письменно по e-mail или по контактным телефонам нашего магазина

43 грн с НДС

в наличии

Купить в один клик

	5
	голосовать

Нашли дешевле?

Описание
Отзывы (4)
Задать вопрос

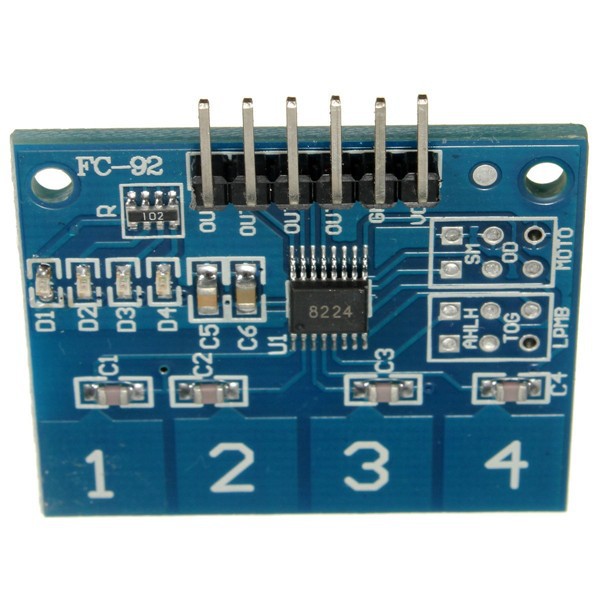

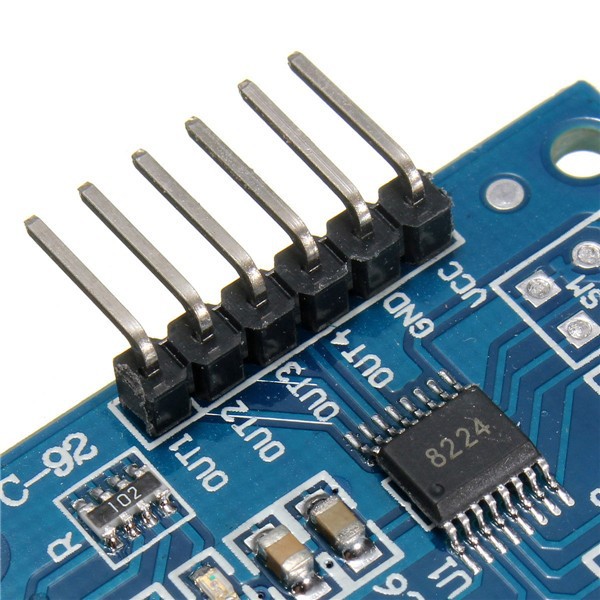

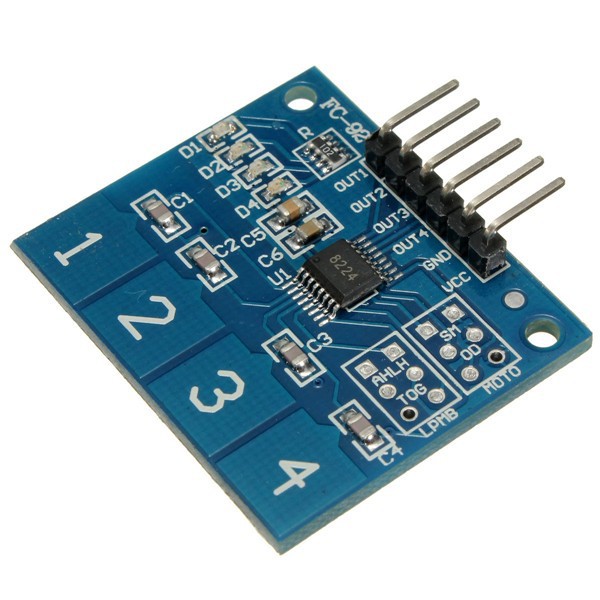

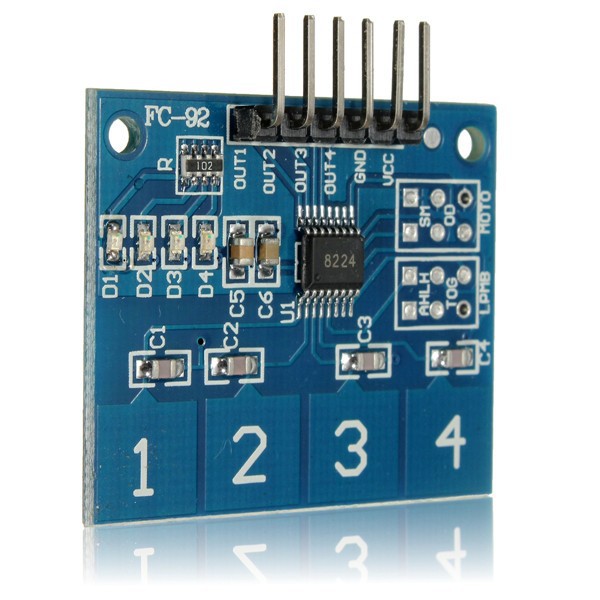

Емкостной сенсорный модуль на 4 кнопки, предназначен для построения устройств сенсорного ввода информации. Модуль можно подключать как к контроллерам так и непосредственно к модулям реле. Модуль отличается стабильной работой в широком диапазоне напряжений питания, что позволяет подключать его как к 5В так и к 3D контроллерам. Все выводы модуля подписаны. Имеется светодиодная индикация нажатия. Модуль имеет большие возможности по конфигурированию режимов работы.

Назначение перемычек:

SM - режим одновременного нажатия только одного сенсора
MOT0 - режим автоматической постоянной перекалибровки сенсора
LPMB - режим медленного сканирования. Если перемычка замкнута то сенсоры опрашиваются каждые 125мс, а при нажатии время сканирования уменьшается до 30мс.

Назначение перемычек TOG, OD и AHLB:

TOG	OD	AHLB	Описание режима работы
Разомкнут	Разомкнут	Разомкнут	Светодиод по умолчанию не горит. При прикосновении к сенсорной панели светодиод включается. На выходе микросхемы имеем изменение сигнала при нажатии от логического 0 до логической 1 (данный режим установлен по умолчанию)
Разомкнут	Разомкнут	Замкнут	Светодиод по умолчанию горит. При прикосновении к сенсорной панели светодиод гаснет. На выходе микросхемы имеем изменение сигнала при нажатии от логической 1 до логического 0
Разомкнут	Замкнут	Разомкнут	Светодиод по умолчанию не горит. При прикосновении к сенсорной панели светодиод включается. На выходе микросхемы открытый сток, притягивающийся к «+». Имеем изменение сигнала при нажатии от логического 0 до логической 1
Разомкнут	Замкнут	Замкнут	Светодиод по умолчанию не горит. При прикосновении к сенсорной панели светодиод не включается. На выходе микросхемы открытый сток, притягивающийся к 0
Замкнут	Разомкнут	Разомкнут	Светодиод по умолчанию не горит. При прикосновении к сенсорной панели, светодиод включается. На выходе микросхемы имеем изменение сигнала при нажатии от логического 0 до логической 1. Светодиод продолжает быть включенным до повторного нажатия
Замкнут	Разомкнут	Замкнут	Светодиод по умолчанию горит. При прикосновении к сенсорной панели светодиод отключается. На выходе микросхемы имеем изменение сигнала при нажатии от логической 1 до логического 0. Светодиод продолжает быть выключенным до повторного нажатия
Замкнут	Замкнут	Разомкнут	Светодиод по умолчанию не горит. При прикосновении к сенсорной панели светодиод включается. На выходе микросхемы открытый сток, притягивающийся к «+». Имеем изменение сигнала при нажатии от логического 0 до логической 1. Светодиод продолжает быть включенным до повторного нажатия
Замкнут	Замкнут	Замкнут	Светодиод по умолчанию не горит. При прикосновении к сенсорной панели светодиод не включается. На выходе микросхемы открытый сток, притягивающийся к 0

Характеристики:

Количество каналов: 4
Микросхема сенсора: TTP224
Индикация нажатия: светодиодная
Размеры: 35 мм * 35 мм (1.38 "х 1.38") l * w
Рабочее напряжение: 2.4 В ~ 5.5 В
Режимы работы: основной, минимального потребления
Вес: 7 г

Отзывы покупателей про Емкостной сенсорный модуль TTP224 для Ардуино

Фиявчук Тарас (26.03.2020)

Модуль полностью рабочий, все отлично. Единственное, расстояние между кнопками небольшое, нужно научиться попадать

Ответить

Олександр (08.01.2019)

Для занятий программированием с ребенком - отличное устройство.
Модуль поможет упростить ввод информации с клавиатуры, в сравнении с реализацией програмного подавления дребезга контактов механической клавиатуры.

Ответить

Андрей (07.05.2018)

Хорошая интересная штучка, работает стабильно, ложных срабатываний не заметил. Рекомендую :-)

Ответить

Савченко Роман (19.01.2018)

Отличный сенсор.
элементарное подключение

Ответить
