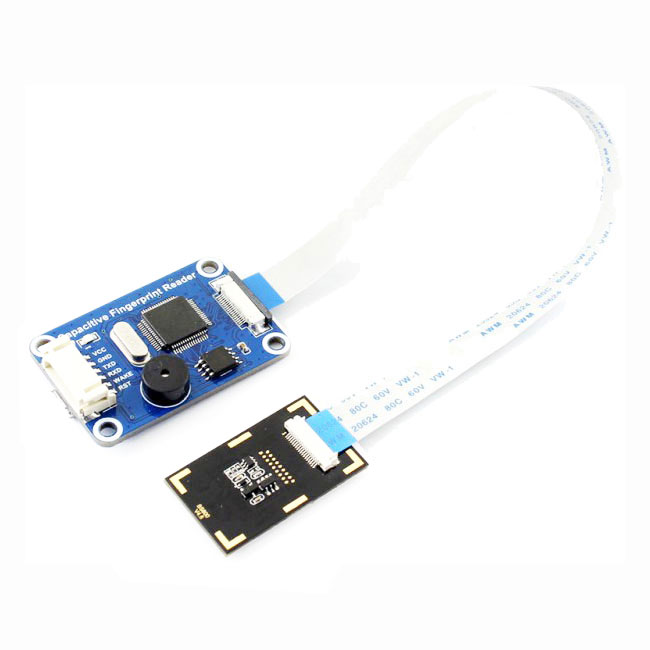

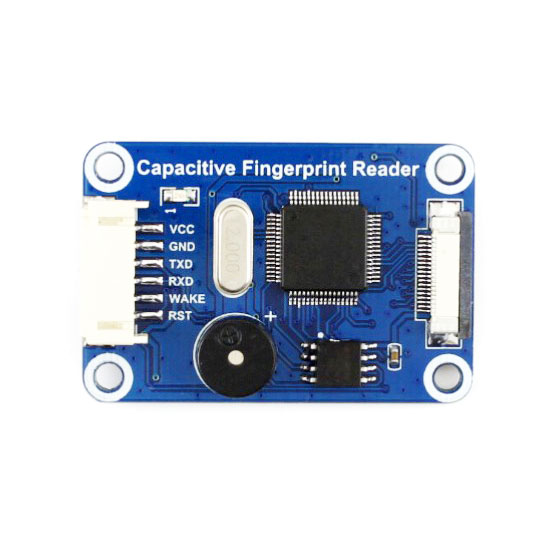

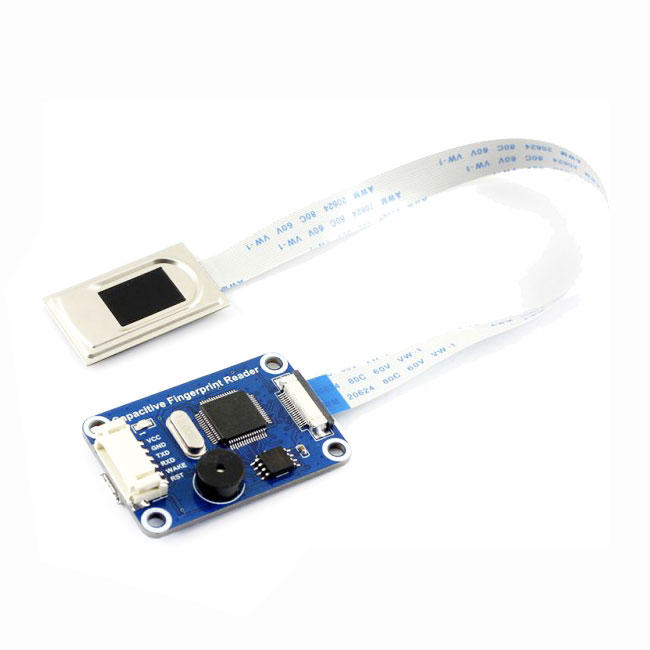

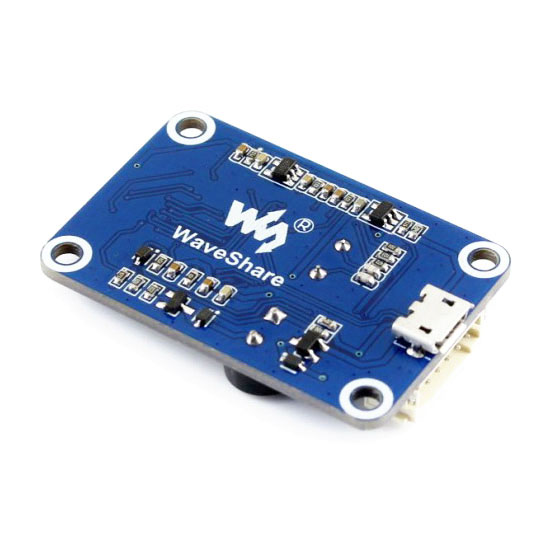

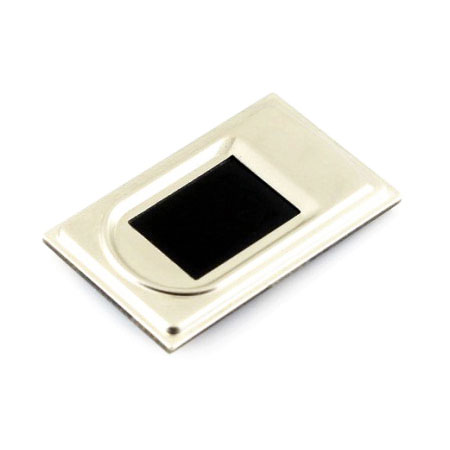

Модуль ёмкостного сканера отпечатков пальцев от Waveshare

Bohdan (21.03.2023)

у adafruit також є сканер відбитків https://www.adafruit.com/product/4750, ціна нормальна, габарити також, було б чудово побачити його на цьому сайті, а те прям погано все з асортиментом датчиків (в принципі для мікроконтролерів)

nen777w (30.05.2021)

Добавлю еще один отзыв.
В целом модуль отличный проработал уже целый год в самодельном эллектронном замке: https://www.facebook.com/codijy/posts/2757615851192673

nen777w (30.04.2020)

Хорошая новость!
Я нашел спосб обойти этот баг (когда после RST модуль отвечает неадекватоно).
Это конечно ЗАЛИПОН, и не отменяет того что в модуле забагована прошивка. Но все же.

Ниже изменненая функция из примера который предоставляет вендор. В свою же библиотеку я добавлю это попозже.
Итак:

void Auto_Verify_Finger(void)
{
if(digitalRead(Finger_WAKE_Pin) == HIGH) // If you press your finger
{
delay(20);
if(digitalRead(Finger_WAKE_Pin) == HIGH)
{
digitalWrite(Finger_RST_Pin , HIGH); // Pull up the RST to start the module and start matching the fingers
delay(300); // Wait for module to start

uint8_t arr[] = {0xf5,0x26,0x00,0x00,0x00,0x00,0x26,0xf5}; // Query DSP version
mySerial.write(arr, sizeof(arr));
mySerial.flush();

while(mySerial.available()) {
mySerial.read();
}

for(uint8_t n = 0; n < 8;) {
if(mySerial.available())
{
mySerial.read();
n++;
} else
{
delay(1);
}
}

Serial.println("Waiting Finger......Please try to place the center of the fingerprint flat to sensor !");
switch(VerifyUser())
{
case ACK_SUCCESS:
Serial.println("Matching successful !");
break;
case ACK_NO_USER:
Serial.println("Failed: This fingerprint was not found in the library !");
break;
case ACK_TIMEOUT:
Serial.println("Failed: Time out !");
break;
case ACK_GO_OUT:
Serial.println("Failed: Please try to place the center of the fingerprint flat to sensor !");
break;
}

//After the matching action is completed, drag RST down to sleep
//and continue to wait for your fingers to press
digitalWrite(Finger_RST_Pin , LOW);
}
}
}

Что тут происходит:
После того как мы разбудили модуль и установили RST.
Нужно отправить какой то валидный запрос (например версию DSP)
while(mySerial.available()) {
mySerial.read();
}
модуль ответит каким то мусором от 0 до 3 байт (кто не верит вставьте Serial.print сами убедитесь).
После чего надо вычитать еще 8 байт:
for(uint8_t n = 0; n < 8;) { ...

И уже после этого можно делать запросы на которые модуль будет отвечать корректно, например как тут: VerifyUser().

Во общем резумируя.
делать digitalWrite(Finger_RST_Pin , HIGH); без хака что я привел выше, нельзя.
Там в коде стоит delay(300);, с коментарием "// Wait for module to start" Но вы хоть 3000 сделайте он работать не будет пока не сделать то что я привел.

Написал им об этом в саппорт, но судя по тому что мои предидущие письма были проигнорированы, боюсь что и это тоже будет.

nen777w (18.04.2020)

Полностью отсутсвует (по крайней мере я не смог найти), нормальная библиотека для работы с модулем через UART.

Пытался выяснить это у производителя:

Do you have a full-functinal library for working with your fingerprint sensor over UART?
(please don''t show me this: https://www.waveshare.com/wiki/File:UART-Fingerprint-Reader-Code.7z)
The code example is very poor and do not cover all cases, especially with the documentation for developers.


WaveshareHi dear, this is the file that we can provide. You can contact our engineer directly for the file whether they can help you.

Хорошо что есть PDF документация для разработчиков (ищите Capacitive_fingerprint_reader_development_manual.pdf), которая описывает все команды.

Во общем пока что - НЕ РЕКОМЕНДУЮ к покупке.
В отличии от модулей например от модулей GROW
(например: GROW R301T)
Для которых существует Adafruit Fingerprint Library.
