LED-индикатор семисегментный св-зеленый 4-разрядный с драйвером TM1637
код: AOC633
Доставка по Украине
Мы отправляем заказы "Новой Почтой" по Украине. Также возможен самовывоз из нашего магазина
6 месяцев
гарантии
Мы даем гарантию на любой товар приобретенный в нашем магазине:
6 месяцев на товары, кроме батареек и аккумуляторов
14 дней на батарейки и аккумуляторы
В случае наступления гарантийного случая товар бесплатно ремонтируется, меняется на аналогичный или возвращается полная сумма его стоимостиВнимательно ознакомьтесь с условиями гарантии
Проконсультируем до и после продажи.
Вы можете задавать вопросы письменно по e-mail или по контактным телефонам нашего магазина
86 грнс НДС
ожидается
Описание
Отзывы (39)
Задать вопрос

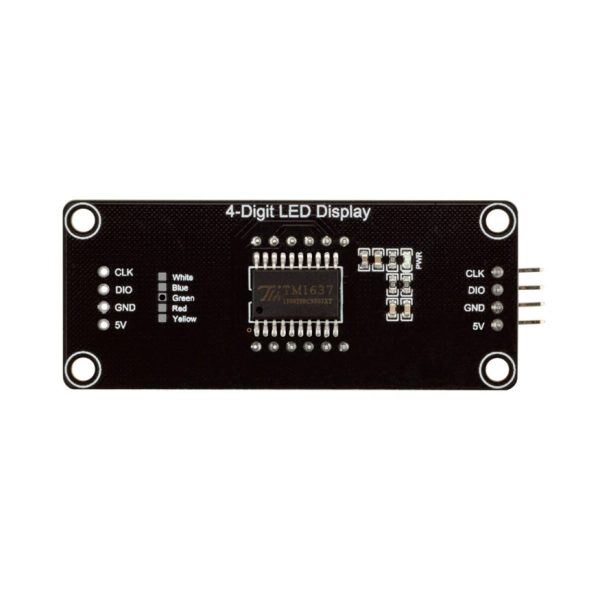

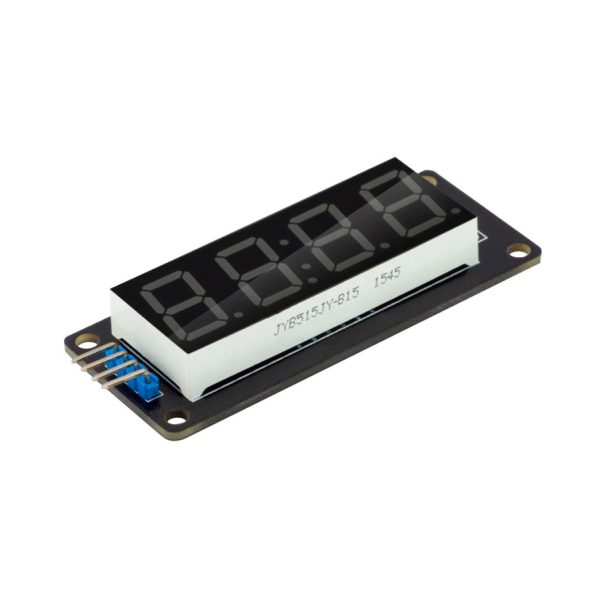

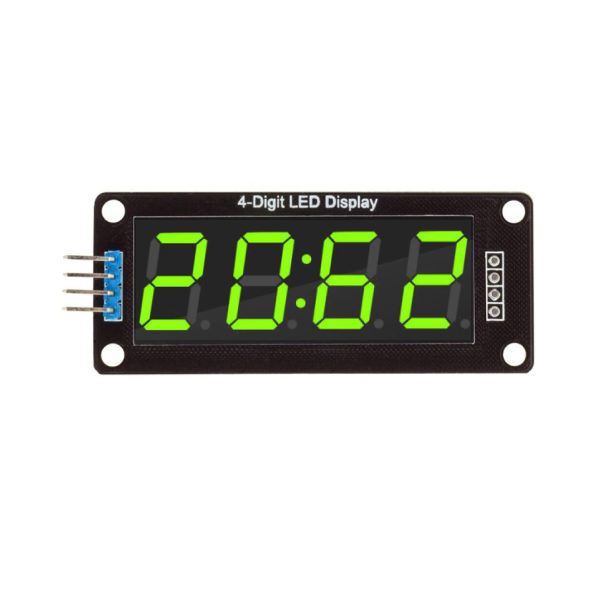

Модуль семисегментного 4-значного дисплея 0.55 дюйма зеленого цвета свечения с управлением по последовательной шине на драйвере TM1637. Модуль прекрасно управляется как от контроллера Arduino так и от Raspberry Pi или любого другого мини-компьютера или микроконтроллера. Часы, секундомер, буквенно-цифровое обозначение и многое другое можно отобразить на дисплее используя библиотечные функции.
Характеристики:
Драйвер дисплея: TM1637
Тип индикатора 5463BG1-1 (50x19 мм)
Количество знакомест: 4 семисегментные цифры и разделительные точки с общим анодом
Отзывы покупателей про LED-индикатор семисегментный св-зеленый 4-разрядный с драйвером TM1637
Чорнощоков Денис (22.10.2024)
Все прийшло вчасно!
Екран не запрацював, почалися танці з бубном, трошки підтягнув мат частину.
Вирішилось в моєму випадку випаюванням двох конденсаторів на лінії передачі даних ))
Крапки я так зрозумів не під''єднані взагалі, а працює тільки двокрапка.
Купил два. Рабочим оказался один.
Когда прозванивал тестером в режиме пищалки, заметил, что на неработающем светодиод питания загорается когда на землю прикладываешь красный щуп, а на 5V - черный. Похоже, светодиод припаян с нарушением полярности.
Спасибо пришло быстро, беглая проверка показала хороший результат.
Вопрос по точкам ещё не проверял, но нашел распиновку индикатора (может кому-то пригодится)
Заработал с первого раза с этой библиотекой
https://github.com/jasonacox/TM1637TinyDisplay/blob/master/TM1637TinyDisplay.h
В ней много прикольных фич.
Точки таки не зажглись, только двоеточие.
То, что гребенка не впаяна, считаю плюсом.
Светодиод питания раздражает: нахрена паять такой прожектор на плату, которая будет жить внутри корпуса и жрать как не в себя?
Взял два экрана, оба рабочие, все хорошо. Контакты распаивать нужно самому, и хорошо и плохо, ибо паять их можно с удобной для проекта стороны. Точки включить не получается, благо мне они не нужны. Стандартная библиотека предусматривает только 16 символов 0-9, A,b,C,d,E,F, но порывшись в инете можно дописать свои символы, в неограниченном количестве. Для тех, кто не понимает принцип работы: вывод на экран только посимвольно, то есть указывается номер ячейки(крайняя левая - 0, крайняя правая - 3), и номер символа.
крапка не працює. вирішив розібратись. виявляється, саме табло має 12 виводів - 4 катоди для кожного розряду, 7 анодів для кожного сегмента і 1 анод для двокрапки. таким чином крапки розрядів не адресуються і тому вони не засвічуються (
