Последовательный 4-разрядный семисегментный LED индикатор с SPI интерфейсом

код: AOC455

  • Доставка по Украине
    Мы отправляем заказы "Новой Почтой" по Украине. Также возможен самовывоз из нашего магазина
  • 6 месяцев гарантии

    Мы даем гарантию на любой товар приобретенный в нашем магазине:

    6 месяцев на товары, кроме батареек и аккумуляторов

    14 дней на батарейки и аккумуляторы

    В случае наступления гарантийного случая товар бесплатно ремонтируется, меняется на аналогичный или возвращается полная сумма его стоимости

    Внимательно ознакомьтесь с условиями гарантии
  • Проконсультируем до и после продажи.
    Вы можете задавать вопросы письменно по e-mail или по контактным телефонам нашего магазина
67 грн

в наличии



Купить в один клик

10
голосовать
Нашли дешевле?
  • Последовательный 4-разрядный семисегментный LED индикатор с SPI интерфейсом
  • Последовательный 4-разрядный семисегментный LED индикатор с SPI интерфейсом
  • Описание
  • Отзывы (27)
  • Задать вопрос

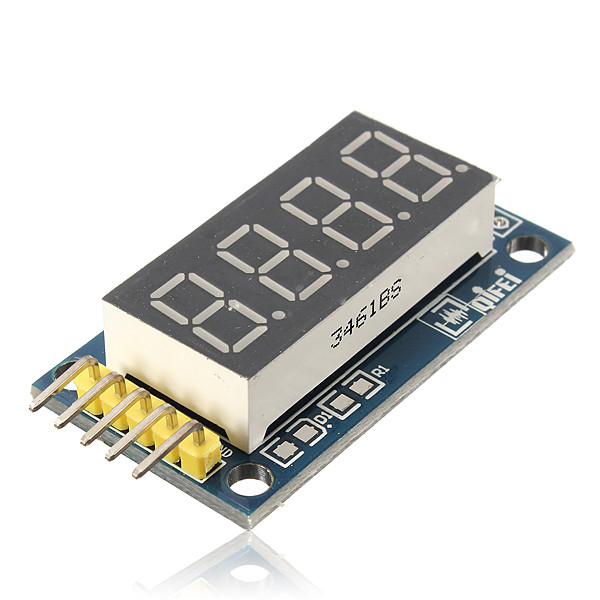

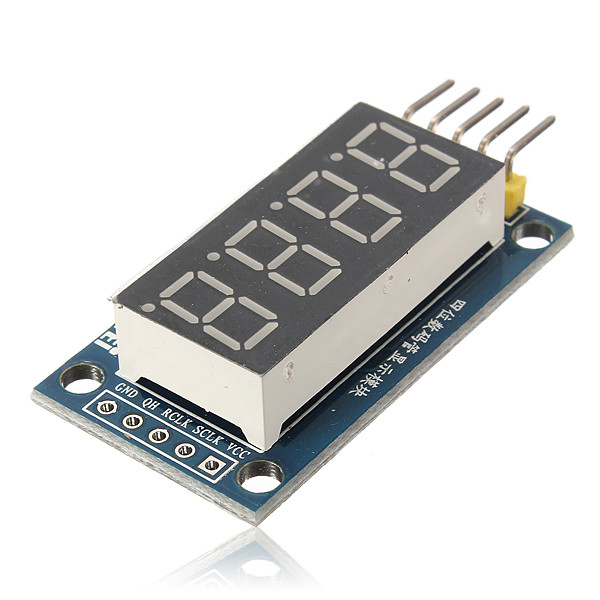

Небольшой модуль семисегментного 4-значного дисплея 0.36 дюйма красного цвета свечения с управлением по последовательной шине на драйвере 74HC595. Модуль управляется как от контроллера Arduino так и от Raspberry Pi или любого другого мини-компьютера. Часы, секундомер, буквенно-цифровое обозначение и многое другое, теперь все стало доступным и простым.

Характеристики:

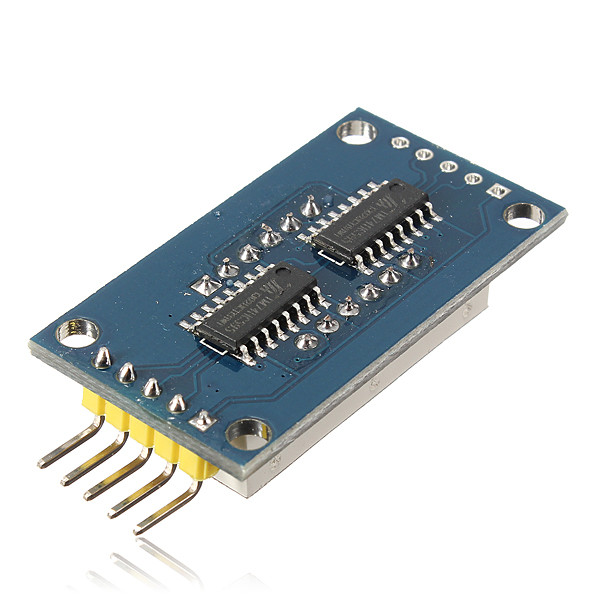

  • Микросхемы регистров: 74HC595
  • Напряжение питания: от 3.3 до 5 В
  • Индикатор: 4-х символьный 0.36" (3461BS)
  • Размер: 46 x 22 x 10 мм

Ссылки:

Отзывы покупателей про Последовательный 4-разрядный семисегментный LED индикатор с SPI интерфейсом

Шило Максим Миколайович (19.09.2024)

Все в оригіналі. Замовив, отримав, користуюсь. Насправді можно навіть не оглядати товар. Це мій випадок.

Ответить

Тимофей (06.07.2023)

Дуже сумнівна якість схемотехніки цього модуля (чого варта лише відсутність обмежуючих струм резисторів!) - докладніше див. https://www.eevblog.com/forum/beginners/74hc595-module-wher-no-resistors/
Тепер дещо шкодую, що не почитав то раніше і таки купив цей модуль (

Ответить

admin (07.07.2023)

З того ж форуму - "Є багато речей, які не є хорошою практикою проектування, але інколи ви все одно можете уникнути їх. Я б не використовував такий модуль для чогось критичного, але якщо він дешевий і працює? Немає реальних причин не використовувати його."

Ответить

Виталий (10.11.2023)

http://www.picbasic.co.uk/forum/attachment.php?attachmentid=8599&d=1518945252

вообще-то за такое решение в схемотехнике надо убивать сразу,
а не приручать людей к умственному недоразумению
голодных китайцев на голых 595 регистрах,
и причем еще дороже аналогичных решений TM1637.)

помимо отсутствия балластных резисторов
так же общий сигнал перезаписи у регистров
что ведет к подсведке следующего знакоместа.
при записи новых значений.
а чтобы такого не было , надо гасить текущее
знакоместо - а это 2 байта выдать в линию
и записать потом новое значение - и еще 2 байта выдать в линию.
и так:
- помехи в цепи питания
из-за работы на кз через светодиоды.
- и как следствие постоянный перегрев 595 регистров и индикатора.
- программно надо много прыгать
вокруг этого дерьма
чтобы нормально им управлять.

в как месте тут дешевизна ?)

Ответить

Алексей (29.06.2023)

Не працює верхній ряд на всіх чотирьох сегментах

Ответить

admin (30.06.2023)

Доброго дня. Напишіть нам лист на пошту з вказаним номером вашого замовлення та описом ситуації. Ми обов''язково з вами зв''яжемося для розв''язання питання.

Ответить

Алексей (05.07.2023)

Дякую, питання вирішено!

Ответить

Сергій Мірчев (27.12.2022)

Индикатор работает. К магазину претензий нет. Есть претензия к себе, что выбрал этот индикатор. В следующий раз буду использовать только на специализированном драйвере. Хотя есть и плюсы - одновременное управление индикатором и лед баром в режиме эмуляции SPI.

Ответить

Мейлиев Тимур (11.06.2022)

Проверил 2 из 6 - всё ок, пришлось немного почистить т.к при пайке чуть промазали
Кому-то будет полезно - 2 байта для установки сегмента по SPI

uint8_t segmentValues[] = {
0b11000000, // 0
0b11111001, // 1
0b10100100, // 2
0b10110000, // 3
0b10011001, // 4
0b10010010, // 5
0b10000010, // 6
0b11111000, // 7
0b10000000, // 8
0b10010000, // 9
};

вычисление сегмента
0b00001000 >> digNumber

добавить точку
value = value - 0b10000000;

Возможно кому-то сократит время

Ответить

Drinkins (10.11.2022)

Ставлю лайк

Ответить

Масленников Станислав (25.06.2021)

Использовал для индикации большого количества значений от датчиков температур и давления в двигателе (15 индикаторов). Подключил последовательно к Ардуино. Использовал и перепробовал много написанных библиотека. Не подошли, так как много времени забирают у процессора и не получается повысить тактовую частоту стробирования. Сделал свою библиотеку (вернее изменил имеющиюся) и подключил через аппаратную шину SPI. Все проблемы решились.

Ответить

Влад (10.01.2019)

Было бы хорошо добавить в описание схему модуля (вроде такой: https://blog.monotok.org/wp-content/uploads/2016/04/Selection_011.png ), чтобы не гадать какой бит за что отвечает.

Ответить

Андрей (16.09.2018)

Хороший надежный модуль с SPI-интерфейсом, хорошо модули стекируются в цепочку. Я собираю 5 штук последовательно. Отдельное спасибо за прекрасную работу магазина!

Ответить

Александр (15.05.2018)

Купил модуль, впаял на плату, подключил для прошивки ардуино, обнаружил короткое, долго разбирался где, оказалось коротит модуль. проверил пайку, выпаял, убрал всю свою пайку, модуль коротит. ((( Что делать? покупать другой?

Ответить

admin (16.05.2018)

Свяжитесь с нами по почте - разберемся.

Ответить

Александр (11.07.2018)

Та же беда, что и у Александра (15.05.2018): короткое между VCC и GND. И тоже выяснилось после запайки на плату :( Благо хоть БП с защитой от КЗ оказался.

Ответить

Волков Василий (29.01.2018)

Посылка пришла быстро. Все рабочее. Спасибо

Ответить

Олег (26.11.2017)

Подключил модуль чтобы визуально контролировать температуру, влажность и в каком состоянии ( вкл. или выкл. ) находится увлажнитель и холодильник. В качестве контроллера использую Raspberry Pi
Я в этом деле новичок и заказывая этот модуль не подозревал трудностях, которые меня ожидают :)
Трудности удалось преодолеть, кроме одной. Оказывается эта самая "динамическая" индикация, которая для моих задач и нафиг не нужна, грузит процессор малинки на 100%
Мне нужно просто, после опроса датчика вывести информацию на дисплей и чтобы дисплей ее отображал до следующего обновления. И чтобы дисплей просто горел, а не потреблял процессорное время.

Годится ли для моих задач этот модуль: "LED индикатор с I2C драйвером TM1637" ? Может подскажите?

P.S. Работой магазина доволен вполне.

Ответить

admin (27.11.2017)

После вывода каждой цифры необходимо применить команду sleep(5) для переключения процессора на выполнение других задач.

Ответить

Николай Петрович (21.11.2017)

Спасибо продавцам - быстро,хорошо упаковано, все рабочее .Рекомендую .

Ответить

Сергей Ткаченко (09.11.2017)

товар отличный, все работает

Ответить

Виктор (04.11.2017)

Ардуино термометр (DHT11 + TM74HC595)
https://www.youtube.com/watch?v=qyy8luV_oCg

Динамическая индикация и 7 сегментный индикатор, модуль на двух 74HC595
http://arduinolab.pw/index.php/2015/12/05/dinamicheskaya-indikaciya-i-7-segmentnyj-indikator-modul-na-dvux-74hc595/

Ответить

Беликов Александр (03.11.2017)

Отличный индикатор. Быстро разобрался как с ним работать.

Ответить

Vi (27.10.2017)

Доставили быстро, работает как часы

Ответить

Кирилл Асеев (31.03.2017)

Качественный индикатор. Все работает.

Ответить

Артем (03.02.2017)

Отримав сьогодні цей модуль. Швидка доставка. Робота магазину відмінна. Ось тільки крім вказаного вище прикладу роботи з модулем в інтернеті більше нічого не знайшов. Можливо є бібліотека для простоти застосування? Ще цікавить переваги і недоліка порівняно з модулем https://arduino-ua.com/prod1629-posledovatelnii-4-razryadnii-semisegmentnii-led-indikator-s-i2c-draiverom-tm1637#discussion

Ответить

Александр (09.12.2016)

Описание работы модуля и пример:

http://arduinolab.pw/index.php/2015/12/05/dinamicheskaya-indikaciya-i-7-segmentnyj-indikator-modul-na-dvux-74hc595/

Ответить
