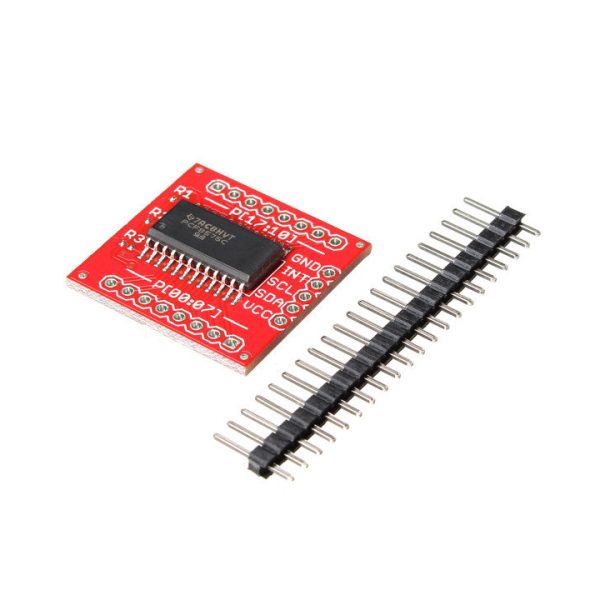

Модуль на микросхеме PCF8575 предназначен для увеличения количества портов ввода/вывода (IO) на контроллерах Ардуино или других совместимых. С помощью одного модуля можно получить до 16-ти дополнительных IO-портов используя шину I2C, а если установить на порты A0, А1 и А2 другой I2C-адрес, то можно каскадировать до 8 модулей, таким образом расширив количество портов до 128.
Характеристики:
Микросхема: PCF8575
Назначение: преобразователь интерфейса I2C в параллельный интерфейс
Параметры интерфейса: 400-kHz Fast I2C Bus
Количество выводов I/O: 16
Количество выводов прерывания: 1 (с открытым стоком)
Макс. ток вывода при состоянии HIGH: 300 мкА
Макс. ток вывода при состоянии LOW: 25 мА
Ток покоя: < 10 мкА
Напряжение питания: от 2.6 В до 5.5 В
Диапазон адресов: 0х20 - 0х28 (Адрес перемычками нужно выставлять обязательно)
Отзывы покупателей про Модуль расширения портов на PCF8575
Алекс (12.01.2024)
Только что проверил еще раз покупку.
Заказывал этих две штуки. Одна из них оказалась pcf8575C (между pcf8575 и pcf8575C есть разница. Кратко - pcf8575C для работы как INPUT работает только с подтягивающими резисторами)
Обязательно нужно явно пропаивать номер порта, а то от помехи может пересесть на любой из диаппазона. У меня 2 модуля из коробки сели на разные порты, при этом один из них при шунтировании 16-го пина на землю перепрыгивает на другой порт.
Даже не экономия а возможность подключения нескольких модулей. Терминирующие резисторы устанавливаются на последнем в линейке модуле. Ну и немного экономии)
Я могу потключить эту плату к esp8266 через motor шилд L293 . И послать сигналы INPUT_PULLUP .Ну короче нужно считивать даные с енкодеров моторчиков ....?????
Скажите : это получается, что выходы у него слаботочные ? 5.2 вольта есть , а ток ниже плинтуса …
Светодиод или бипер(зумер) даже не тянет …
Получается , что нужно усиливать транзисторами ?
Или искать у меня косяк подключения ?
Данная микросхема имеет выходы с открытым коллектором и её выходы подтянуты к источнику питания высокоомными резисторами... Т.е. выходной входящий ток больше исходящего.
« Фактически, если тбит установлен в ноль, происходит «честная» подтяжка порта к земле .
А вот если бит установлен в единицу, порт будет подтянут к питанию — но как! — с ограничением тока в жалкие 100 uA (1)! То есть логический уровень есть, но светодиод с такой подтяжкой не зажжешь.»

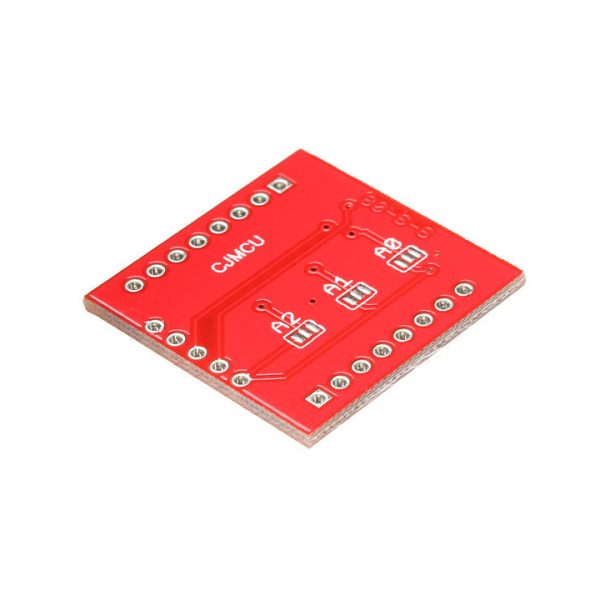

Пожалуйста добавьте в описание то, что обязательно нужно пропаять перемычки которые задают i2c адрес модуля. Даже если планируется использовать тот, что по умолчанию. Иначе работать будет крайне нестабильно или вообще не будет!
Я так уже один выбросил.
Расстояние между двумя рядами отверстий печатной платы примерно 21.6мм, что не кратно 2.54мм. Если припаять штыри, то в макетную плату не станет. Пока ничего не паял. Может есть другие модификации подобной платы? Нужен расширитель портов для ардуино.
Не сразу разобрался как использовать модуль. Думал, что просто нужно посылать данные по I2C, но оказалось, что нужно настроить каждый вывод (вход/выход). Этот модуль - двунаправленный.
Нашел библиотеку -
https://github.com/skywodd/pcf8574_arduino_library
