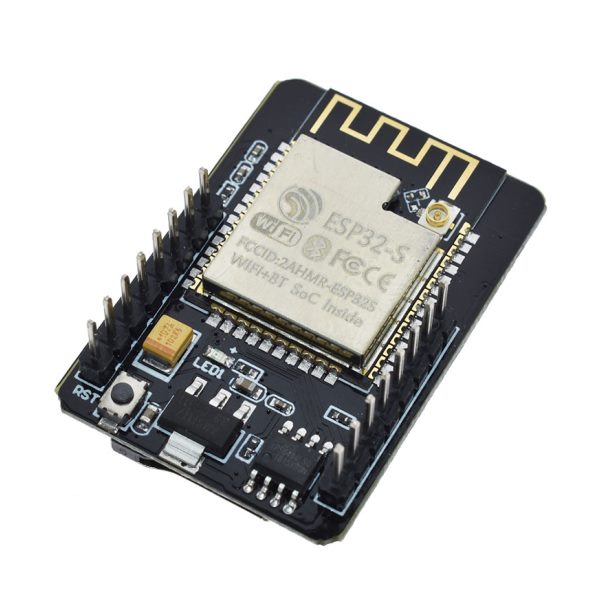

Модуль Wi-Fi ESP32-CAM с камерой 2MP

код: AOC673

Дополнительные категории товара: Wi-Fi ESP8266, ESP32
  • Доставка по Украине
    Мы отправляем заказы "Новой Почтой" по Украине. Также возможен самовывоз из нашего магазина
  • 6 месяцев гарантии

    Мы даем гарантию на любой товар приобретенный в нашем магазине:

    6 месяцев на товары, кроме батареек и аккумуляторов

    14 дней на батарейки и аккумуляторы

    В случае наступления гарантийного случая товар бесплатно ремонтируется, меняется на аналогичный или возвращается полная сумма его стоимости

    Внимательно ознакомьтесь с условиями гарантии
  • Проконсультируем до и после продажи.
    Вы можете задавать вопросы письменно по e-mail или по контактным телефонам нашего магазина
320 грн с НДС

ожидается

Сообщить
4
голосовать
  • Модуль Wi-Fi ESP32-CAM с камерой 2MP
  • Модуль Wi-Fi ESP32-CAM с камерой 2MP
  • Описание
  • Отзывы (55)
  • Задать вопрос

Интересное сочетание Wi-Fi модуля с высокопроизводительным микроконтроллером ESP32, видеокамерой OV2640, разъёмом под micro-SD карту памяти и дополнительной оперативной памятью 4 МБайта. Сочетание всех перечисленных компонентов на плате размерами 27 х 39 мм позволяет создавать портативные устройства для охранных систем, систем видеонаблюдения и систем "умный дом".

Характеристики:

  • Контроллер: ESP32, 2 ядра, 32-бит
  • Рабочая частота процессора: 240 МГц / 600 DMIPS
  • Оперативная память:
    • Встроенная: 520 КБайт
    • Внешняя: 4 МБайта
  • Поддерживаемые интерфейсы: UART/SPI/iec/PWM/ADC/DAC
  • Встроенный Lwip и FreeRTOS
  • Поддержка STA/AP/STA + AP Рабочий режим
  • Поддержка Smart Config/AirKiss распределенной сети
  • Напряжение питания: 5В

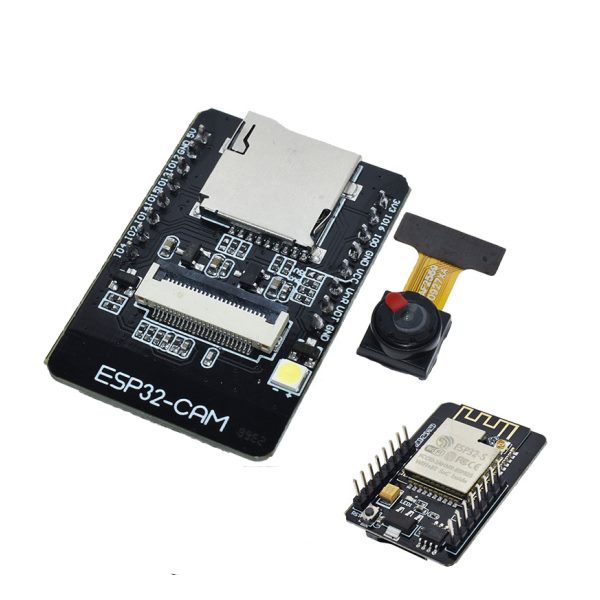

  • Модуль камеры: OV2640 (в комплекте)
  • Разрешение камеры: 2 Мп
  • Поддержка камер: OV2640 и OV7670
  • Хранение данных: micro-SD
  • Размер: 27 х 39 мм
  • Вес: 10 г

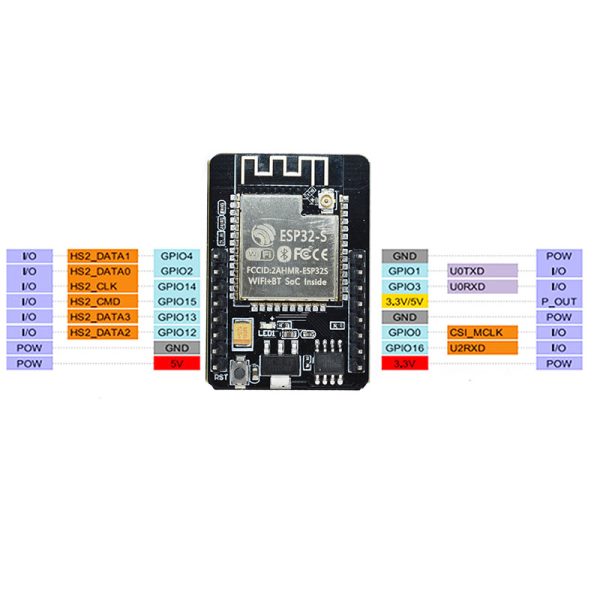

Расположение и назначение выводов:

Ссылки:

Отзывы покупателей про Модуль Wi-Fi ESP32-CAM с камерой 2MP

Євген (28.12.2023)

Один з виводів землі на цій платі якійсь лівий, він навіть підписан як GND/R не підключайтесь до нього коли будете прошивати інакше не прошиється. Підключайтесь до одного з двох інших, вони між собой дзвоняться

Ответить

rain (10.02.2024)

Он не "левый", просто это не тот общий. Это "EN" на ESP32.

> What is Enable pin (EN) on ESP32?

> Enable (EN) is the 3.3V regulator’s enable pin. It’s pulled up, so connect to ground to disable the 3.3V regulator. This means that you can use this pin connected to a pushbutton to restart your ESP32, for example.

Ответить

Деркач Володимир (25.10.2023)

какое напряжение можно подавать на 3.3 и 5 ?

Ответить

admin (26.10.2023)

Доброго дня. Якщо Ви про напругу живлення то вона становить 5В.

Ответить

Шульга Арсений (22.09.2023)

Брал две штучки, одна прошлась без проблем, у второй нудно было вытащить сд карту и отключить камеру. Работают без перерыва неделю, сбоев пока не наблюдал.

Ответить

Рогузский Евгений (23.08.2023)

Модуль перевірив, працює, але якість зображення такоє собі, відправили швидко, дякую.

Ответить

Дмитро (14.08.2023)

Модуль дууже чутливий до перешкод по живленню. Найменший імпульс, і ребут. Для роботи в складі системи з іншими споживачами необхідне окреме джерело живлення.

Ответить

Олександр (30.08.2022)

Купував 2 модулі, але обидва не "завелися".
Пробував прошивати на 3.3 та 5В - аналогічна ситуація, прошивається і після скидання перемички та RESET, в моніторі:

-> Brownout detector was triggered
або
-> [E][camera.c:1113] camera_probe(): Detected camera not supported.
-> [E][camera.c:1379] esp_camera_init(): Camera probe failed with error 0x20004

IDE оновлена, пакет плат встановлено свіжий. Пробував як на компі, так і на ноуті

Ответить

admin (30.08.2022)

Доброго дня. Якщо у вас виникли якісь проблеми з придбаним товаром, напишіть нам лист на пошту з вказаним номером вашого замовлення та описом ситуації. Ми обов''язково з вами зв''яжемося для розв''язання питання.

Ответить

Anton (31.08.2022)

Вы стандартный скетч из примеров прошивали?
А нужную камеру в скетче раскоментили?
#define CAMERA_MODEL_AI_THINKER // Has PSRAM
и в инструментах выбрать плату
Ai Thinker ESP32-Cam
И лучше контакты питания и UART прямо на пины платы прицепить, а не через макетную плату. У меня подобная плата Ai Thinker нормально от переходника USB-UART на CH340 по 5В питается и прошивается без браунаутов.

Ответить

Олександр (13.09.2022)

Дякую магазину за оперативне реагування і підказку.
Після придбання USB-UART на FT232RL (спроби прошивки через nano або USB2.0-UART на CH340G були невдалими) ситуація значно покращилася та зміг прошити і запустити плати на скетчах з прикладів. Можливо комусь буде корисно або цікаво (на унікальність не претендую):
- не підключаємо камеру до плати
- підключаємо всі необхідні перемички та не забуваємо за GP0+GND, відкриваємо IDE serial monitor
- прошиваємо скетч та тицяємо на RST на платі, в моніторі має написати, що ...ready to download
- відключаємо плату, знімаємо GP0+GND
- підключаємо камеру на плату, підключаємо всі необхідні перемички, тицяємо знову на RST
- в моніторі може кілька разів матюкнутися на brownout, але опісля має видати інфо, що підключено до wifi та показати IP
- якщо ні, то треба ще раз тицяти на RST і все має "вскочити"

Ответить

Дмитрий (24.09.2022)

Без бубна никак? Чего ж так все мудрено? (((

Ответить

Дмитрий (08.12.2022)

Видать сырое еще все… esp stm тоже в начале бубен на бубне. Чтоб поморгать светодиодом нужно было прям Пентагон взломать :) А сейчас вон из Arduino ide шьется ;)
… подожду еще пол годика. Лень опять бубен брать :(((

Ответить

Олександр (26.12.2022)

Покупал не здесь, но попался из новых китайских!!
Особенность у него нездоровая, 2-3 часа потратил...Симптомы следующие, при стандартном подключении GND RX TX и питание, неважно 3 или 5 , модуль не запускается....после танцев с бубном обнаружил что нога GND которая возле RX TX вовсе не GND.... При подключении земли на любую другую ногу все исправно запускалось.... а на этой "GND" присутствует 3.3 вольта... Камеру пока не подключал , не знаю какое это окажет влияние на камеру... но прецедент есть, не знаю откуда там может появится 3.3 вольта

Ответить

Сергій (04.01.2023)

Купив уже давненько, років 2-3 тому назад. Наскільки пам"ятаю, завелася без ніяких бубнів і танців. Підключив камеру, загрузив скетч (сайт randomnerdtuturials), завелася з півоберту.

Ответить

Данило Ульянич (31.05.2022)

Купив разом із https://arduino.ua/index.php?productID=1365&CodOrd=7d827f514c - цей програматор нормально прошиває esp32-cam, але струму не вистачає (або вольтаж просідає) для роботи з вайфаєм. Тобто ініціалізація камери ще ОК, вайфай - Brownout detection, і тому для постійної роботи треба інше джерело струму з нормальним стабілізатором. Для цього я купив esp32-cam-mb.

Якщо ви захочете використовувати цю камеру в інфрачервоному діапазоні, то треба зчесати фільтр зверху (віддає червоним відтінком під кутом) напильником або точильним каменем. Див фото.

Ответить

Глеб (26.01.2022)

Что делать? После прошивки в порт выдаёт следующее:
rst:0x3 (SW_RESET),boot:0x13 (SPI_FAST_FLASH_BOOT)
configsip: 0, SPIWP:0xee
clk_drv:0x00,q_drv:0x00,d_drv:0x00,cs0_drv:0x00,hd_drv:0x00,wp_drv:0x00
mode:DIO, clock div:1
load:0x3fff0018,len:4
load:0x3fff001c,len:1216
ho 0 tail 12 room 4
load:0x40078000,len:10944
load:0x40080400,len:6388
entry 0x400806b4
Guru Meditation Error: Core 0 panic''ed (IllegalInstruction). Exception was unhandled.
Memory dump at 0x40145f7c: 81004136 ffffffff ffffffff
Core 0 register dump:
PC : 0x40145f82 PS : 0x00060a30 A0 : 0x800860c2 A1 : 0x3ffbbac0
A2 : 0x3ff44574 A3 : 0x000000e1 A4 : 0x0ffd114c A5 : 0x00000000
A6 : 0x00000000 A7 : 0x00000000 A8 : 0x81004136 A9 : 0x3ff44024
A10 : 0xb0000040 A11 : 0x00000001 A12 : 0x00000040 A13 : 0x3ff420c0
A14 : 0x3ffbd3c4 A15 : 0x00000004 SAR : 0x0000000f EXCCAUSE: 0x00000000
EXCVADDR: 0x00000000 LBEG : 0x4008d0aa LEND : 0x4008d0b5 LCOUNT : 0x00000000

ELF file SHA256: 0000000000000000

Backtrace: 0x40145f82:0x3ffbbac0 0x400860bf:0x3ffbbae0 0x400eb381:0x3ffbbb10 0x400d30b0:0x3ffbbb30 0x400d3025:0x3ffbbb50 0x400d39f1:0x3ffbbb70 0x400ea5da:0x3ffbbba0 0x4008fe76:0x3ffbbbc0

Ответить

admin (01.02.2022)

Добрый день. Возможно дело в плохом контакте, возможно некорректно прошивается, однозначно сказать так невозможно.

Ответить

Сева (19.04.2022)

Каким программатором прошивать?

Ответить

admin (20.04.2022)

Для прошивки можна використовувати UART-USB переходник на FT232RL (AOC590)

Ответить

Сева (21.04.2022)

В мене є такий перехідник. Чомусь невдажться прошити esp32cam. Що треба придбати інший? Мій не підходить?

Ответить

admin (21.04.2022)

Далеко не всі UART можуть прошити цю плату.

Ответить

Сергей (14.05.2022)

Придбав дві ESP32-CAM та маю UART-USB переходник на FT232RL і інший UART. Жодна ESP32-CAM непрошивається різними типами UART. Кожна ESP32-CAM видає різні помилки.
Що робити? Грощі на вітер.

Ответить

admin (16.05.2022)

Доброго дня. Ці плати розробника прошиваються без проблем за допомогою цього UART-USB конвертера - https://arduino.ua/ru/prod2544-uart-usb-perehodnik-na-ft232rl

Ответить

Олександр (27.09.2021)

В описі параметр "Дозвіл камери". Виправте, будьласка фразу, бо вона безграмотна. Це невдалий переклад російського слова "разрешение", яке можна вважати жаргоном фрази "розрешающая способность". Термін "Розрешающая способность" вперше появився в радіолокації і означав мінімальну відстань між об''єктами, коли їх можна спостерігати роздільно. Потім він перекочував у відео. В українській мові цей термін звучить як "Роздільна здатність", що, навіть, більшою мірою описує прцес.

Ответить

admin (01.10.2021)

Виправили, дякуємо!

Ответить

Игорь (04.09.2021)

Просто предупреждаю , тех кто всё таки читает отзывы
Не берите эту модификацию (дешевле на 35 грн чем AI)
Платформа просто говно (извините)
стабильности работы нет как от 3.3 вольта , так и от 5 вольт!
сгорела при работе от 5 вольт!!!!
Администраторы, больше не заказывайте подделки (35 грн разницы - это не деньги!!!)
поработала пару часов и уснула на веки!!!
Очень расстроен! 200 грн в одно место!

Ответить

Artem (03.09.2021)

Так и не удалось завести. Прошивается, рисует только точки в консоли и все.. Если выдернуть камеру - говорит что ошибка инициализации камеры. Походу сам модуль камеры дохлый.

Ответить

admin (06.09.2021)

Доброго дня. Якщо у вас виникли якісь проблеми з придбаним товаром, напишіть нам лист на пошту з вказаним номером вашого замовлення та описом ситуації. Ми обов''язково з вами зв''яжемося для розв''язання питання.

Ответить

Рамиль (20.05.2021)

Думаю, что мой комментарий сэкономит кому-то много времени. Лично я потратил на решение проблемы два дня.

Сначала модуль отлично работал. Я загрузил на него прошивку из примера библы, поделал видеострим. Потом загрузил разные прошивки с использованием камеры, которые нашёл в интернете, тоже всё хорошо работало. Затем наступил такой момент, когда камера перестала показывать - просто чёрный квадрат или вообще ничего.

Что я только не делал - переустанавливал IDE и библу, искал проблему на программном и физическом уровне и ничего не помогало. Потом меня вдруг осенило, что прошивки, которые я ранее загружал в модуль, после загрузки следующей прошивки, не удалялись окончательно. И в результате прошлые прошивки как-то влияли на ту, что загружена сейчас. Для меня это было нежданчиком. Не знаю, есть ли такое в платах Arduino, но в ESP такое явление есть.

В общем решение проблемы крылось в полном стирании памяти модуля. И для этого надо сделать следующее:
1. Установите Pyton, а потом esptool.py по этой инструкции - https://kvvhost.ru/2020/04/30/esptool-windows-10/
2. Убедитесь, что esptool.py установилась, как показывается в этой статье.
3. Подключите модуль к компу так, как подключаете при прошивке.
4. В командной строке Windows впишите команду esptool.py --port COM6 erase_flash (вместо COM6 укажите ваш порт, через который шьётся модуль).
5. Нажмите на модуле кнопку Reset, а потом на компе Enter, чтобы выполнить команду из командной строки.
6. Отпустите Reset, когда модуль начнёт подключаться (в командной строке появятся _______......._______).
7. Подождите несколько секунд, пока не увидите сообщение в командной строке Chip erase completed successfully in 9.3s
Hard resetting via RTS pin...
8. Всё. После этого загружайте любой скетч на чистую память и он будет работать как и должен.

Этот способ решит не только проблему с отсутствием видео от камеры, но и некоторые другие проблемы связанные с неполным удалением предыдущих прошивок.

Ответить

Павел (18.03.2021)

(к администратору: если есть возможность, то, пожалуйста, подшейте это к предыдущему комментарию, он на модерации ещё)

ESP права, когда говорит, что есть brownout. Может с камерой плохо, но факт есть. Присоединяю экран с осциллографа. Даже при использования лабораторника в момент инициализации камеры происходит резкая просадка питания, потом всё нормально.

Лечится (быстро, но неправильно) отключением brownout детектора. Как правильно - не знаю.

Ответить

Евгений (12.03.2021)

Не знаю для какой цели, но у камеры был зафиксирован клеем объектив. Если кому надо поиграть с фокусом, и так же залито, клей можно снять лезвием (аккуратно, что бы не повредить саму камеру), и тогда станет доступна опция ручной фокусировки.

Ответить

Павел (15.02.2021)

Чем отличается от того, что за 238 гривен ?

Ответить

admin (17.02.2021)

Добрый день. Основное отличие в производителе.

Ответить

Павел (15.02.2021)

Нюансы использования:


https://youtu.be/mUpCZpb30Ds

Ответить

Андрій (31.01.2021)

Зібрав всі дані, які тут вказали, і прошив. У різних варіаціях отримую:

rst:0x10 (RTCWDT_RTC_RESET),boot:0x13 (SPI_FAST_FLASH_BOOT)
flash read err, 1000
ets_main.c 371

Версія пакетів для борди:
1.0.5-rc6 (з іншими не працює upload)

Ответить

Андрій (05.02.2021)

купив нову, прошилася з першого разу. Якийсь брак ?_(?)_/?

Ответить

Дмитрий (24.03.2021)

Андрей, у меня такая-же ошибка:
flash read err, 1000
ets_main.c 371
Вы решили эту проблему?

Ответить

Артем (06.01.2021)

Запустился сразу из коробки, прошил первым попавшимся usb-ttl все работает, есть RTSP есть JPEG поток

Ответить

Роман Дусак (28.10.2020)

Модуль прошився і підключився.
З ранку перед роботою підключив і пішов на роботу, при спробі віддалено підключитись не вийшло.
Після роботи модуль вже не подавав признаків життя...
Живився модуль від ЛБП з стабілізацією CC CV для тесту.

Ответить

Роман (03.10.2020)

Не можу зашити ну ніяк:

Arduino: 1.8.12 (Windows 10), Плата:"ESP32 Wrover Module, Huge APP (3MB No OTA/1MB SPIFFS), QIO, 80MHz, 921600, None"

Скетч использует 2100663 байт (66%) памяти устройства. Всего доступно 3145728 байт.
Глобальные переменные используют 53552 байт (16%) динамической памяти, оставляя 274128 байт для локальных переменных. Максимум: 327680 байт.
esptool.py v2.6
Traceback (most recent call last):
Serial port COM4
File "esptool.py", line 2959, in
File "esptool.py", line 2952, in _main
File "esptool.py", line 2652, in main
File "esptool.py", line 222, in __init__
File "site-packagesserial__init__.py", line 88, in serial_for_url
File "site-packagesserialserialwin32.py", line 62, in open
serial.serialutil.SerialException: could not open port ''COM4'': WindowsError(433, ''xd3xeaxe0xe7xe0xedxee xedxe5xf1xf3xf9xe5xf1xf2xe2xf3xfexf9xe5xe5 xf3xf1xf2xf0xeexe9xf1xf2xe2xee.'')
Failed to execute script esptool
выбранный последовательный порт Failed to execute script esptool
не существует или плата не подключена к нему

Этот отчёт будет иметь больше информации с
включенной опцией Файл -> Настройки ->
"Показать подробный вывод во время компиляции"

Може хтось підкаже.

Ответить

Никита (27.08.2020)

Не запустился даже на стандартной прошивке...

Постоянно пишет "Brownout detector was triggered
"
И через павер банк запитывал и через разные usb в компе, толку 0.
3 разные прошивки ставил... Не заводится...
Видимо не рабочая платка попалась

Ответить

admin (31.08.2020)

Добрый день. Напишите нам письмо на почту с полным описание ваших действий, постараемся помочь.

Ответить

Никита (02.09.2020)

Проблема решилась подключением через другой USB разъём.
Через USB 2.0 не заводилось, через USB 3.0 завелось сразу.
Если питание будет ниже 4.98, то работать не будет

Спасибо, качество товара, как всегда на высоте

Ответить

Владислав (25.08.2020)

Denis Kirin (17.03.2020) "Делал по этой статье:
http://psenyukov.ru/%D0%B2%D0%B8%D0%B4%D0%B5%D0%BE%D0%BA%D0%B0%D0%BC%D0%B5%D1%80%D0%B0-%D0%BD%D0%B0-esp32/"

Дякую, це спрацювало. Шив на 3.3 вольтах, на 5в потім запустив.

Ответить

Николай (01.07.2020)

Прошивал модуль с помощью USB-UART переходник на PL2303TA с кабелем, в Arduino ide. Заработало после установки Инструменты->Flash Mode->Duo

Ответить

Кирилл (16.11.2019)

А тут I2C есть? и/или SPI?

Ответить

admin (18.11.2019)

Доступны все поддерживаемые ESP32 интерфейсы.

Ответить

Dimasic (13.11.2019)

Это самостоятельное устройство. или для его работы нужно ещё что то ?

Ответить

admin (14.11.2019)

Самостоятельное устройство. Достаточно только подать питание.

Ответить

Влад (04.11.2019)

Сэкономлю комуто пару часов.
Модуль прошивается на напряжении 3.3В, а запускать его после прошивки надо на 5В! (подавать 5В именно на 5В а не на VIN)

Описание плат тут: https://dl.espressif.com/dl/package_esp32_index.json

Шьётся как AI_Thinker

Распознавание лиц работает только до версий 1.0.2 НО и то только на разрешении до 320х240.

Для своей цены относительно неплохо. Рекомендую.

Ответить

Vyacheslav Korotach (25.11.2019)

Спасибо, Влад, за коммент про питание. На 3.3-х вольтах от программатора модуль стартует, но камере этого недостаточно, неверно определяется модулем. На 5-ти вольтах работает нормально. Дополню, что в моем случае и прошивалось 5-ю вольтами нормально, т.е. если шил 5-ю вольтами, менять питание после перепрошивок не приходилось. Интересно будет попробовать от аккумулятора, мне кажется 4.1 питания аккумулятора хватит, чтобы работать с камерой, но нужно пробовать. Кроме того, у меня фейс рекогнишн нормально заработал на версии борды 1.0.4 и не только на 320x240, но и на CIF(400x296) расширении. На более высоких не работает. В целом, как на его цену, блок довольно функционален. Буду использовать его в своих проектах.

Ответить

Denis Kirin (17.03.2020)

Спасибо, направил по верному пути.
Но прошивал 5-и вольтах, на 3.3 не захотело.

Делал по этой статье:
http://psenyukov.ru/%D0%B2%D0%B8%D0%B4%D0%B5%D0%BE%D0%BA%D0%B0%D0%BC%D0%B5%D1%80%D0%B0-%D0%BD%D0%B0-esp32/

У Arduino UA так же брал USB-UART переходник на PL2303TA с кабелем. Не забывайте ставить перемычку GND-IO0

Порадовало что модуль пришел с прошивкой, можно в начале запитать - посмотреть что он может, потом перепрошивать под свои задачи.

Ответить

Павел (18.03.2021)

Стандартная прошивка от 5В запускается, но при инициализации камеры выводит Brownout detected. Запускал от лабораторника в режиме CV. Что на 3.3, что на 5 питание точное.

Один раз запустилось на несколько секунд, потребление 0.6А, точнее померять не успел, только увидел на лабораторнике цифру перед очередным brown-out. Сама ESP стартует, и если камеру не подключать, то корректно выводит ошибку.

Я так понял, что проблема именно со стандартной прошивкой, буду менять.

Ответить

AWI (19.03.2021)

против вечного цикла с Brownout помогло добавление в скетч:
#include "soc/rtc_cntl_reg.h"
и в void setup()
WRITE_PERI_REG(RTC_CNTL_BROWN_OUT_REG, 0);

c3.3 вольта тоже заработала, но, видимо, из-за нехватки тока по изображению бегают горизонтальные полосы.
при питании от кроны (через понижайку до 5Вольт) - всё отлично.

Ответить

Написать отзыв:

Фото:

Есть вопросы по "Модуль Wi-Fi ESP32-CAM с камерой 2MP" ?

Также рекомендуем ознакомиться:

Дорогие друзья! Мы стараемся держать на сайте информацию про наличие товаров и цены на них в АКТУАЛЬНОМ состоянии. Корректировки происходят постоянно. Если вы находите цену на товар завышенной, напишите нам про это с указанием ссылки на товар. Мы рассмотрим письмо и или обоснуем цену, или подкорректируем ее. Ассортимент магазина очень большой и иногда бывают ошибки в ценообразовании, особенно при скачках курса доллара. Благодарим за понимание.
оплата картами Visa и MasterCard
