Плата Arduino MH-Tiny Micro 16МГц нераспаянная

код: ASC277

Доставка по Украине
Мы отправляем заказы "Новой Почтой" по Украине. Также возможен самовывоз из нашего магазина
6 месяцев гарантии
Мы даем гарантию на любой товар приобретенный в нашем магазине:
6 месяцев на товары, кроме батареек и аккумуляторов
14 дней на батарейки и аккумуляторы
В случае наступления гарантийного случая товар бесплатно ремонтируется, меняется на аналогичный или возвращается полная сумма его стоимости
Внимательно ознакомьтесь с условиями гарантии
Проконсультируем до и после продажи.
Вы можете задавать вопросы письменно по e-mail или по контактным телефонам нашего магазина

149 грн с НДС

в наличии

Купить в один клик

	28
	голосовать

Нашли дешевле?

Описание
Отзывы (10)
Задать вопрос

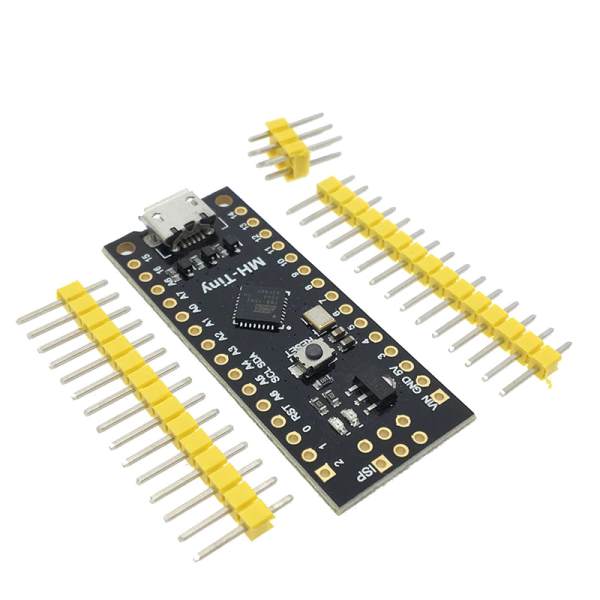

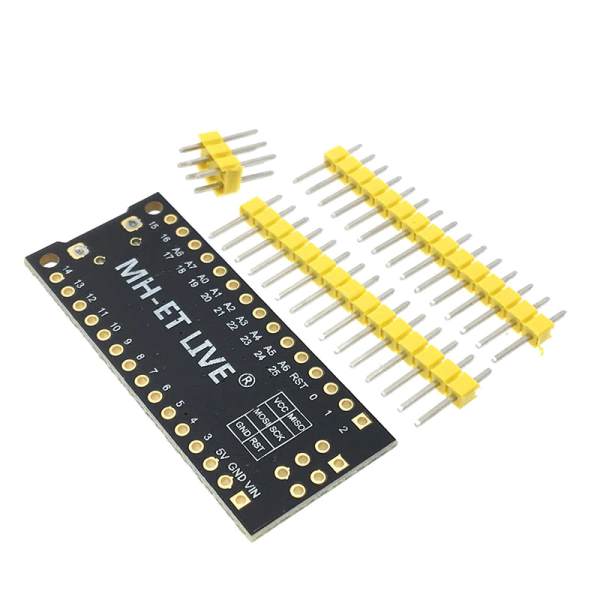

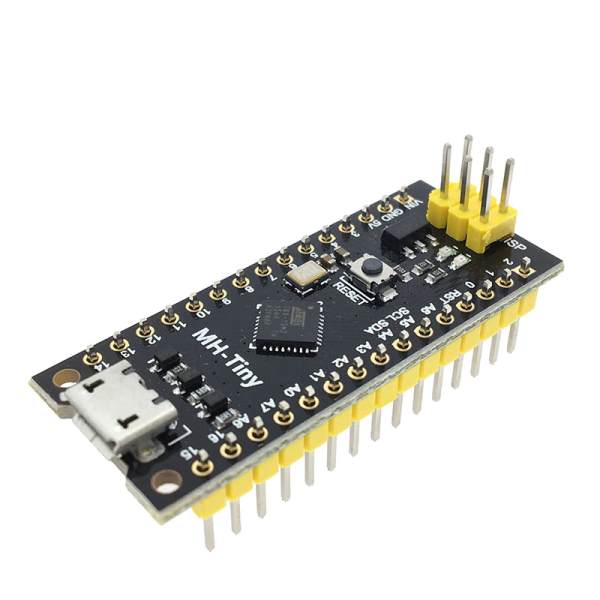

Arduino MH-Tiny Micro 16МГц с нераспаянными pls-коннекторами – маленькая, самодостаточная, разъемо-совместимая (программно это не ATMega328!) с макетками плата на микроконтроллере ATTiny88. Она практически совпадает по функциональности с Arduino Uno, но имеет меньший форм-фактор. В MH-Tiny Micro нет разъема для внешнего блока питания, а вместо стандартного кабеля используется Micro-B USB (кабель отсутствует в комплекте). Идеальный вариант для бюджетных и не сложных устройств.

Для подключения к компьютеру используется программный порт USB для которого задействовано 2 вывода контроллера.

Питание

Arduino MH-Tiny Micro может быть запитана от Micro-B USB разъема, 6-12В нерегулируемого внешнего источника питания (пин "Vin") или 5В стабильного внешнего питания (пин "5В"). Питание автоматически переключается на источник с более высоким напряжением.

Память

ATtiny88 имеет 8 кБ памяти (из них 2 кБ занято загрузчиком), 512 байт SRAM и 64 байт EEPROM.

Характеристики

Микроконтроллер: ATTiny88
Входное напряжение (рекомендованное): 7-12В

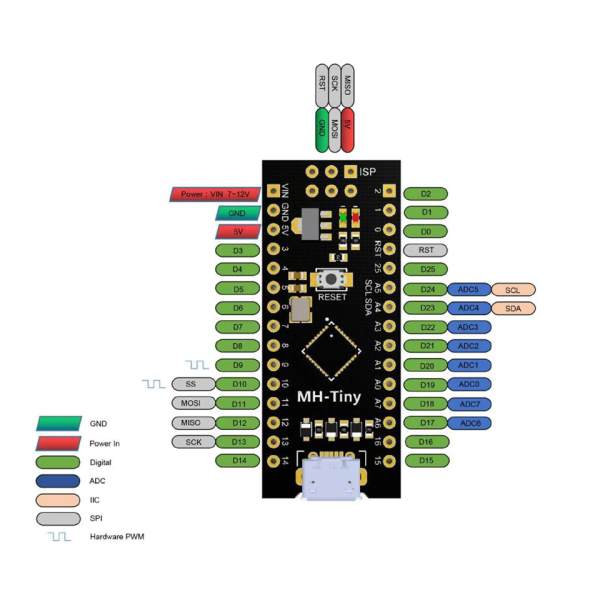

Цифровых входов/выходов: 26 (из которых 2 (D9 и D10) могут быть использованы как аппаратный ШИМ и 26 как программный)
Аналоговых входов: 8
Максимальный ток нагрузки на входах/выходах: 40 мА
Память: 8 кБ из которых 2кБ используется бутлоадером
SRAM: 512 байт
EEPROM: 64 байт
Частота: 16 МГц
Цвет: черный

Ссылки:

Отзывы покупателей про Плата Arduino MH-Tiny Micro 16МГц нераспаянная

Юрий (05.06.2023)

Возможно ли этой платой пользоваться просто как контролером, прошивая его по ISP? Поудалять загрузчики возможно с него?

Ответить

admin (05.06.2023)

Так, можна.

Ответить

Аношенко Дмитрий (01.01.2023)

Звертайте увагу при покупці що тут 8Кб пам''яті, з яких 6 буде доступно для програм. По факту це дуже мало, якщо в проекті є якийсь дисплей і пару датчиків. Також плата не ініціалізує створення COM порта в системі, тому дебаг ускладненний. Це не повноцінна заміна Arduino nano, скоріше дуже урізана версія.

Ответить

Самборський Олександр (10.12.2022)

Нажаль так і не вдалось хавести її на mscbook M1 :(
Не бачить серійного порту.

Ответить

Євген (19.08.2022)

Купив собі тут нещодавно одну таку плату і був просто вражений її можливостями. У своєму програмно-апаратному сегменті вона просто неперевершена. Не буду тут довго розводити про ATTiny88, а відразу до прошивки Micronucleus бутлоудера для USB та декількох варіантів Менеджера плати. У будь-якому разі вам потрібен USBasp програматор. Якщо людина займається Ардуїно, то без такого програматора до компа не підходь. Прошити бутлоудер необхідно, бо той, що засадили китайці, працює хибно та нестабільно.
1. Посилання на скачування Micronucleus 2.6. Скачувати потрібно Source Code zip. https://github.com/micronucleus/micronucleus/releases Шлях до файлів hex micronucleus-2.6.zipmicronucleus-2.6firmwarereleasest88_default.hex і більший за розміром micronucleus-2.6.zipmicronucleus-2.6firmwareupgradesupgrade-t88_default.hex
Шиєте програматором через AVRDUDESS чи будь-яке подібне будь-який з цих файлів. Фьюзи я не чіпав.
2. Додаткове посилання для Менеджера плат
http://drazzy.com/package_drazzy.com_index.json
3. USB драйвери для Windows 10 x64
https://github.com/digistump/DigistumpArduino/releases/download/1.6.7/Digistump.Drivers.zip
Запустіть файл DPInst64.exe

Розбирайтеся. Все це займає пів години з перекуром.
Рекомендую чудову плату MH-ET LIVE Tiny88(16.0Mhz) та найкращу Ардуїно-крамницю України.

Ответить

Олексій (05.07.2022)

https://www.youtube.com/watch?v=_n2W72m9Oek

Є відос як прошивати

Ответить

Ігор Стефанишин (22.02.2022)

Хороша недорога плата. Багато портів. Вбудований завантажувач. Спочатку були проблеми з нумерацією портів в IDE Arduino. Після додавання https://raw.githubusercontent.com/MHEtLive/arduino-boards-index/master/package_mhetlive_index.json все запрацювало. Хороша інструкція по MH-ET LIVE Tiny88(16.0Mhz) тут https://mhetlive.nodebb.com/topic/47/mh-et-live-tiny88-16-0mhz.

Ответить

Владислав (06.02.2022)

ДОбрый день подскажите драйвер на эту модель.

Ответить

admin (18.02.2022)

Добрый день. По поводу подключения есть прикрепленные ссылки в комментарии к данному товару.

Ответить

Ревенко Андрей Иванович (18.12.2021)

Здравствуйте. Возможно, не разобрался с файлами драйвера. В прилагаемой ссылке с драйверами к плате, в папке "windows_driver_installer" не был в наличии файл с расширением .ехе, Лично мне для подключения платы к Arduino IDE помогли материалы;
http://www.getmicros.net/mh-et-live-tiny88-an-arduino-compatible-development-board.php (драйвера для платы)

https://adior.ru/index.php/robototekhnika/216-attiny88-arduino (описания подключения для работы с Arduino IDE)

Ответить
