Понижающий DC-DC преобразователь 7.5В 2.6A D36V28F7 от Pololu

код: USA136

pololu
  • Доставка по Украине
    Мы отправляем заказы "Новой Почтой" по Украине. Также возможен самовывоз из нашего магазина
  • 6 месяцев гарантии

    Мы даем гарантию на любой товар приобретенный в нашем магазине:

    6 месяцев на товары, кроме батареек и аккумуляторов

    14 дней на батарейки и аккумуляторы

    В случае наступления гарантийного случая товар бесплатно ремонтируется, меняется на аналогичный или возвращается полная сумма его стоимости

    Внимательно ознакомьтесь с условиями гарантии
  • Проконсультируем до и после продажи.
    Вы можете задавать вопросы письменно по e-mail или по контактным телефонам нашего магазина
638 грн

в наличии



Купить в один клик

1
голосовать
Нашли дешевле?
  • Понижающий DC-DC преобразователь 7.5В 2.6A D36V28F7 от Pololu
  • Понижающий DC-DC преобразователь 7.5В 2.6A D36V28F7 от Pololu
  • Понижающий DC-DC преобразователь 7.5В 2.6A D36V28F7 от Pololu
  • Понижающий DC-DC преобразователь 7.5В 2.6A D36V28F7 от Pololu
  • Понижающий DC-DC преобразователь 7.5В 2.6A D36V28F7 от Pololu
  • Описание
  • Отзывы
  • Задать вопрос

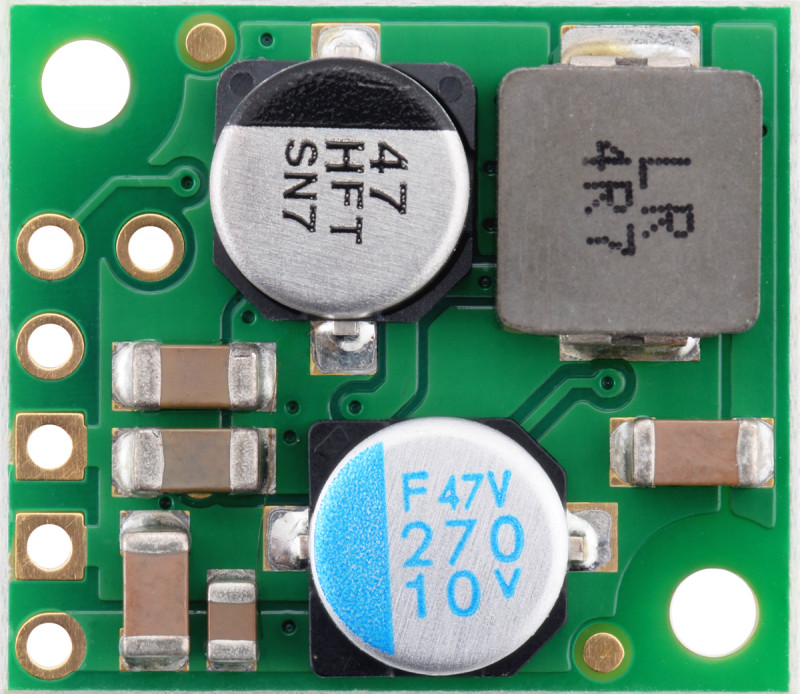

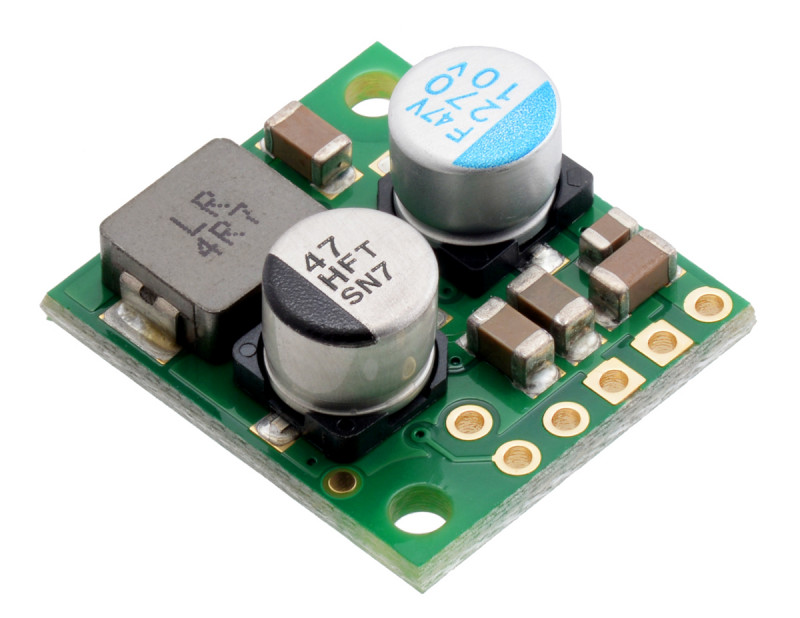

Небольшой синхронный переключающий понижающий (buck) стабилизатор принимает входное напряжение до 50 В и эффективно снижает его до 7,5 В. Плата имеет размеры всего 17.78 × 20.32 мм, но обеспечивает типовые максимальные непрерывные выходные токи от 2 А до 3.7 А, в зависимости от входного напряжения, что делает ее хорошо подходящей для питания умеренных нагрузок, таких как датчики или небольшие двигатели. Дополнительный вход включения с точным порогом отключения может быть использован для перевода регулятора в состояние низкого энергопотребления с потребляемым током от 10 мкА до 20 мкА на вольт входного напряжения на входе VIN. Регулятор также имеет защиту от обратного напряжения и выходной сигнал power-good, который указывает, когда регулятор не может адекватно поддерживать выходное напряжение. Контакты имеют расстояние 2.54 мм, что делает эту плату совместимой со стандартными макетными платами и перфорированными без пайки. Так же имеются подобные преобразователи на другие фиксированные напряжения.

Код производителя: 3784, D36V28F7

Регуляторы имеют защиту от обратного напряжения на входе до 40 В, защиту от пониженного и перенапряжения на выходе, защиту от перегрузки по току и защиту от короткого замыкания. Функция теплового отключения также помогает предотвратить повреждение от перегрева, а функция плавного пуска ограничивает пусковой ток и постепенно увеличивает выходное напряжение при запуске.

Преобразователи производятся на собственном заводе Pololu в Лас-Вегасе.

Основные подробности:

  • Входное напряжение питания: от 8 В до 50 В
  • Выходное напряжение: 7,5 В с точностью 4%
  • Типовой максимальный непрерывный выходной ток: от 2 А до 3,7 А (см. график максимального непрерывного выходного тока ниже)
  • Типовой КПД от 85% до 95%, в зависимости от входного напряжения, выходного напряжения и нагрузки (см. график эффективности ниже)
  • Частота переключения: ~500 кГц при больших нагрузках
  • Энергосберегающий режим с ультразвуковым управлением, который повышает эффективность при маломощной нагрузке за счет снижения частоты переключения, но удерживает ее выше слышимого диапазона (20 кГц)
  • Типовой ток покоя от 2 мА до 3 мА (см. график тока покоя ниже)
  • Включение ввода с точным порогом отключения для отключения нагрузки и перевода регулятора в состояние с низким энергопотреблением, которое потребляет примерно от 10 мкА до 20 мкА на вольт входного напряжения на входе VIN
  • Выход «Power Good» указывает, когда регулятор не может адекватно поддерживать выходное напряжение
  • Защита от пониженного напряжения и перенапряжения на выходе
  • Функция плавного пуска ограничивает пусковой ток и постепенно увеличивает выходное напряжение
  • Встроенная защита от обратного напряжения до 40 В, защита от перегрузки по току и короткого замыкания, отключение от перегрева

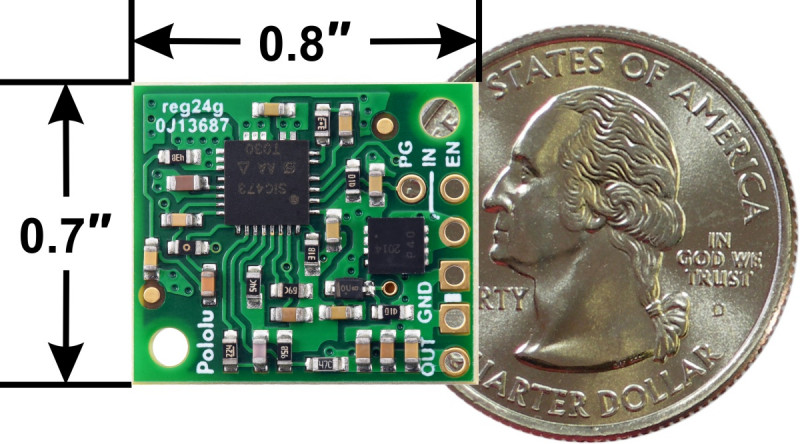

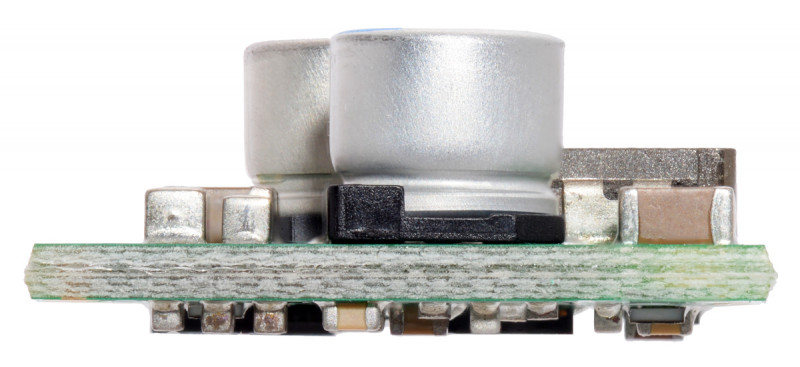

  • Компактный размер: 17,8 мм × 20,3 мм × 8,8 мм
  • Два монтажных отверстия для винтов #2 или M2 (винты в комплект не входят)

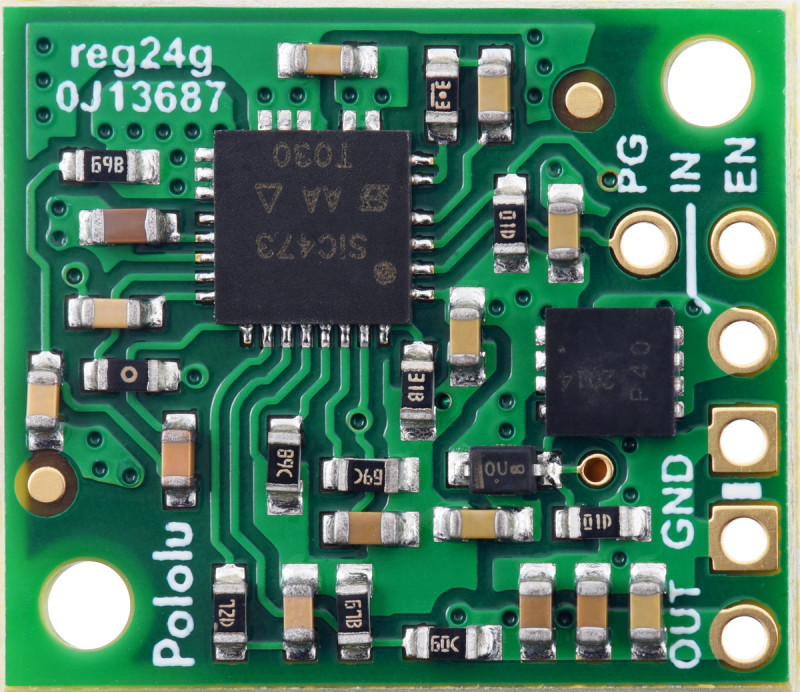

Размещение и назначение выводов преобразователя:

Этот регулятор имеет шесть соединений: Power Good (PG), enable (EN), входное напряжение (VIN), выходное напряжение (VOUT) и два заземляющих (GND) контакта.

Индикатор «Power Good», PG, представляет собой выход с открытым стоком, который опускается, когда выходное напряжение регулятора либо поднимается более чем на 20% выше, либо падает более чем на 10% ниже номинального напряжения (с гистерезисом). Для использования этого контакта требуется внешний подтягивающий резистор.

Преобразователь включен по умолчанию и может быть переведен в режим сна с низким энергопотреблением путем снижения напряжения на контакте EN ниже 1,2 В и его можно снова вывести из этого состояния, увеличив напряжение на EN выше 1,35 В. В потребляемом токе покоя в этом спящем режиме доминирует ток в подтягивающем резисторе 100 кОм от ENABLE до VIN и в цепи защиты от обратного напряжения, который, в совокупности, будет составлять от 10 мкА до 20 мкА на вольт на VIN. Жесткий допуск включения позволяет установить точную отсечку с низким VIN, например, с выходом внешнего делителя напряжения, питаемого от VIN, что полезно для приложений с батарейным питанием, где разрядка батареи ниже определенного порога напряжения может навсегда повредить ее.

Входное напряжение, VIN, питает преобразователь. Подиваемое на вход VIN может достигать 50В. Как правило, эффективным нижним пределом VIN является VOUT плюс напряжение падения регулятора, которое изменяется примерно линейно в зависимости от нагрузки (см. ниже графики выпадения напряжения в зависимости от нагрузки).

VOUT - это регулируемое выходное напряжение.

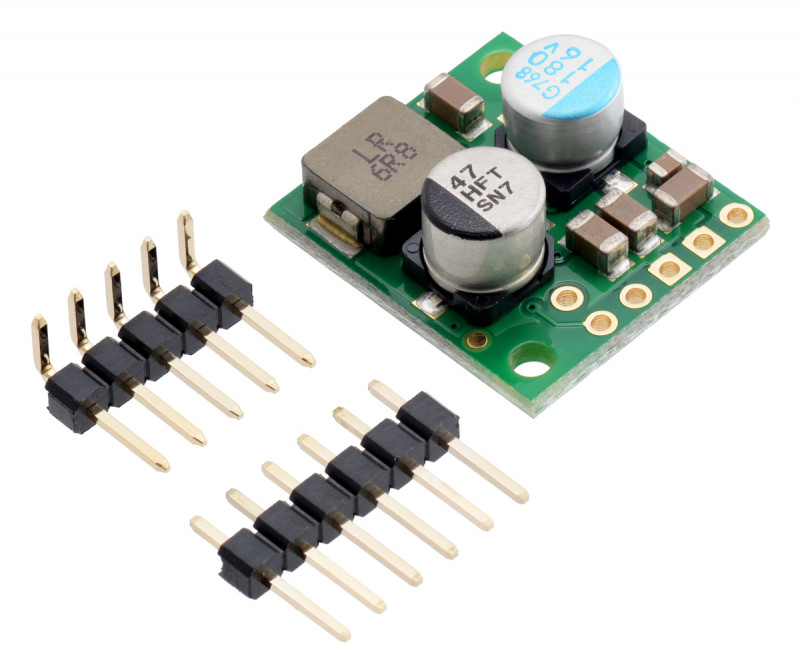

Шесть соединений расположены на 2.54 мм сетке для совместимости с макетными платами без пайки, разъемами и другими схемами прототипирования. Соединение PG является единственным, не расположенным вдоль края платы. В комплект поставки регулятора входят прямая и угловая полоса коннекторов 6×1 и 5х1. Один контакт прямого коннектора может быть дополнительно отломлен и припаян к контакту PG.

Типовая эффективность:

Эффективность регулятора напряжения, определяемая как (Power out) / (Power in), является важным показателем его производительности, особенно когда возможна проблема с временем автономной работы или теплом.

Максимальный непрерывный выходной ток:

Максимальный достижимый выходной ток этих регуляторов варьируется в зависимости от входного напряжения, но также зависит от других факторов, включая температуру окружающей среды, поток воздуха и теплоотвод. На приведенном ниже графике показаны максимальные выходные токи, которые эти регуляторы могут непрерывно подавать при комнатной температуре в неподвижном воздухе и без дополнительного теплоотвода.

Во время нормальной работы этот преобразователь может стать достаточно горячим, чтобы сжечь вас. Будьте осторожны при обращении с этим продуктом или другими компонентами, подключенными к нему.

Ток покоя:

Ток покоя - это ток, который регулятор использует только для питания, и график ниже показывает это для различных версий регулятора в зависимости от входного напряжения. Вход EN модуля может быть с низким уровнем, чтобы перевести плату в состояние с низким энергопотреблением, где она обычно потребляет от 10 мкА до 20 мкА на вольт на VIN.

Типовое падение напряжения:

Падение напряжения понижающего регулятора представляет собой минимальное напряжение, на которое входное напряжение должно превышать целевое выходное напряжение регулятора, чтобы обеспечить достижениевыходного напряжения. Например, если стабилизатор 5 В имеет падение напряжения 1 В, вход должен быть не менее 6 В, чтобы обеспечить выход 5 В. Вообще говоря, падение напряжения увеличивается по мере увеличения выходного тока. На приведенном ниже графике показаны выпадающие напряжения для различных членов этого семейства регуляторов:

Характеристики:

  • Минимальное рабочее напряжение: 8 В (2)
  • Максимальное рабочее напряжение: 50 В
  • Непрерывный выходной ток: 2.6 А (3)
  • Выходное напряжение: 7.5 В
  • Защита от обратного напряжения: есть (4)
  • Максимальный ток покоя: 4 мА (5)
  • Тип выхода: фиксированный с напряжением 7.5В
  • Размер: 17.78 × 20.32 мм × 9 мм (1)
  • Вес: 3.3 г (1)
  • Маркировка-идентификатор: reg24a, reg24g и 0J11946, 0J13687

Примечания:

  1. Без припаянных контактов.
  2. Зависит от потери напряжения. Смотрите график падения напряжения на вкладке описания для получения дополнительной информации.
  3. Типовой непрерывный выходной ток при 36 В. Фактический достижимый непрерывный выходной ток является функцией входного напряжения и ограничен рассеиванием тепла. Смотрите график выходного тока на вкладке описания для получения дополнительной информации.
  4. До -40 В. Подключение источников питания более 40 В в обратном направлении может повредить устройство.
  5. При включении без нагрузки. Может быть уменьшен до менее 1 мА с помощью контакта включения.
