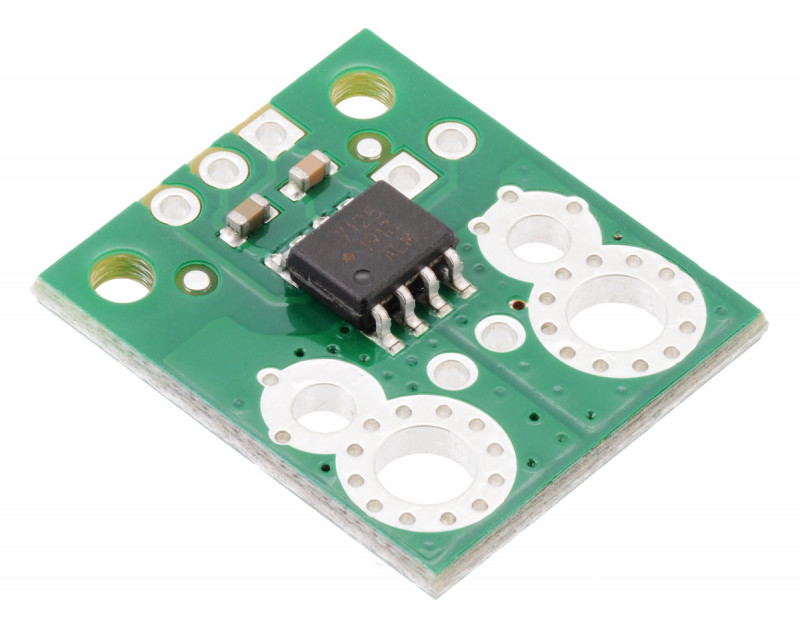

Датчик тока ACHS-7125 от -50А до 50А от Pololu

Модуль является простым носителем двунаправленного датчика тока Broadcom ±50A ACHS-7125 на основе эффекта Холла, который содержит шунт с низким сопротивлением (~ 0.7 мОм) и электрическую изоляцию до 3 кВ RMS. Эта версия датчика измеряет двунаправленный ток с величиной до 50 А и выводит пропорциональное аналоговое напряжение (40 мВ/А) с центром 2.5 В с типовой погрешностью ±1.5%. Датчик питается напряжением от 4.5 В до 5.5 В и предназначен для использования в системах с напряжением питания 5 В.

Код производителя: 4034

Рекомендуем внимательно ознакомиться с техническим описанием ACHS-712х перед использованием данного продукта.

Ключевые функции датчика:

• Внутреннее сопротивление проводящего тракта обычно составляет 0.7 мОм, а печатная плата изготовлена из меди, поэтому в плате теряется очень мало энергии.
• Использование датчика Холла означает, что ИС способна электрически изолировать токовый путь от электроники датчика (до 3 кВ RMS), что позволяет вставлять датчик в любом месте вдоль текущего пути тока и использовать его в приложениях, требующих электрической изоляции.
• Полоса пропускания датчика 80 кГц, которую опционально можно уменьшить, добавив конденсатор поперек бортовых контактов с пометкой «фильтр».
• Высокая точность и надежность: типовая общая погрешность выхода ±1,5% при комнатной температуре при заводской калибровке, чрезвычайно стабильное выходное напряжение смещения и почти нулевой магнитный гистерезис.
• Надежная ис датчика может выдерживать скачки переходного тока до 100 мс до 100 А.
• Широкий диапазон рабочих температур от -40°C до 110°C.

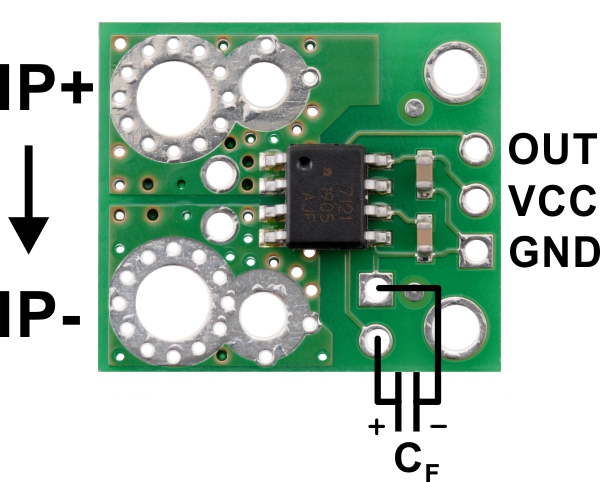

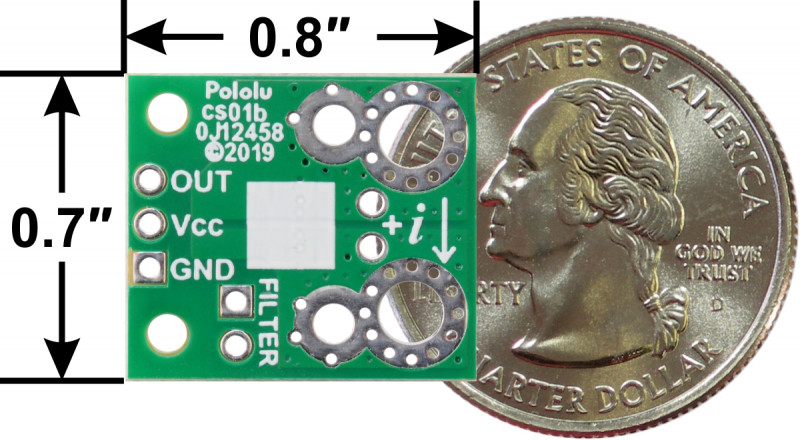

Контакты для подключения помечены на нижней шелкографии, как показано на рисунке. Шелкография также показывает направление, которое интерпретируется как положительный поток тока через стрелку +i.

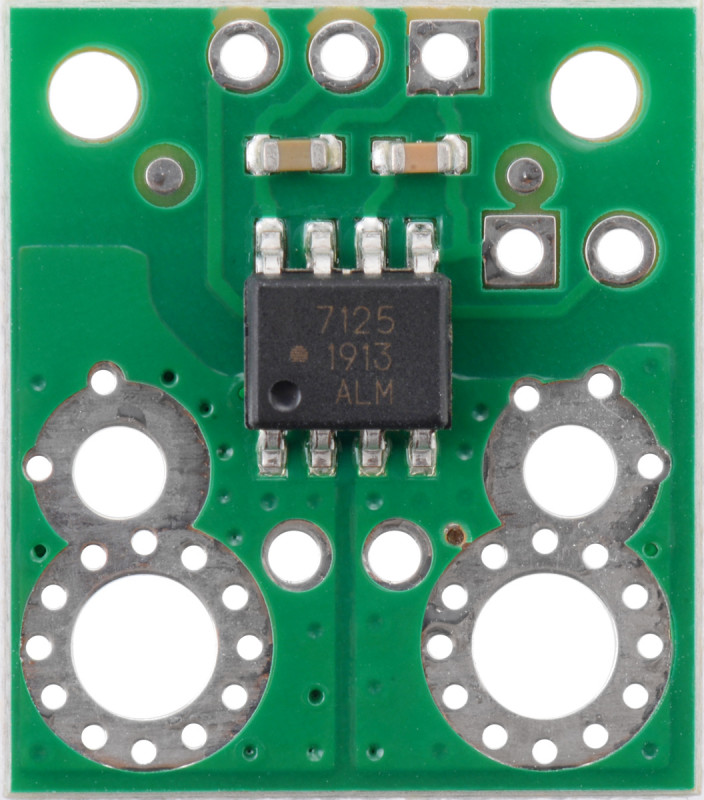

Мы продаем пять различных версий этой платы (±10A, ±20A, ±30A, ±40A и ±50A), поэтому вам следует рассмотреть возможность добавления собственных отличительных знаков или меток, если вы будете работать одновременно с несколькими версиями. Белый квадрат предусмотрен на нижней шелкографии платы, чтобы облегчить маркировку. Также можно различить версии, прочитав текст на микросхеме датчика.

Датчик ACHS-7124 работает при напряжении 5 В и рассчитан на двунаправленный входной ток от -50 А до 50 А. Когда Vcc составляет 5 В, выходное напряжение центрируется на 2,5 В и изменяется на 40 мВ на ампер входного тока, при этом положительный ток увеличивает выходное напряжение, а отрицательный ток уменьшает выходное напряжение.

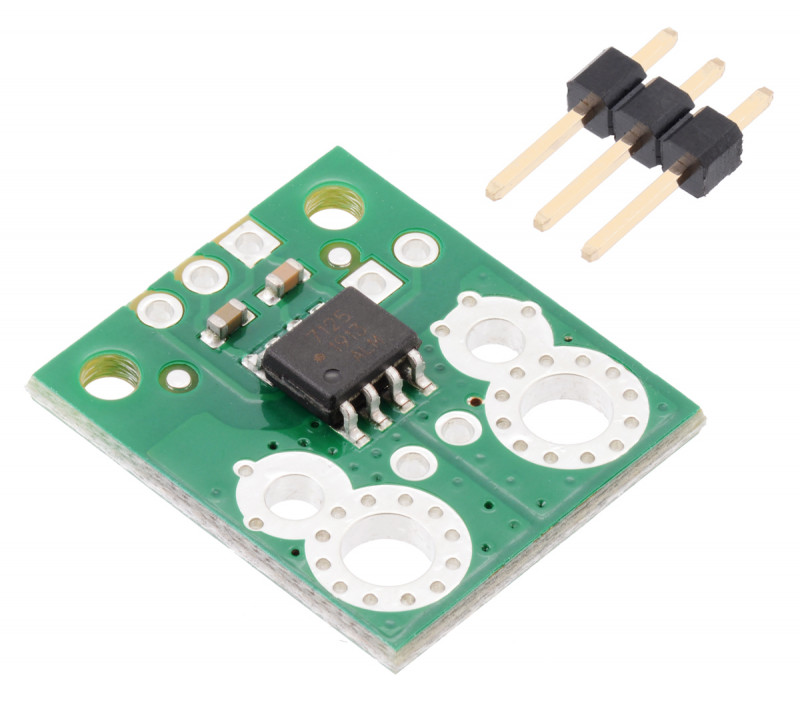

Эта плата поставляется в собранном виде со всеми компонентами поверхностного монтажа, а полоска 3×1 из 2.54 мм контактов коннектора включена в комплект, но не припаяна.

Заметка: Этот датчик не должен работать при постоянных токах свыше 40 А без дополнительного внешнего охлаждения. В тестах обнаружено, что при достаточном соединении пути тока микросхема датчика может выдерживать протекающий ток 50 А в течение примерно двух минут, прежде чем превысить свой максимальный температурный рейтинг 150 ° C, и он может выдерживать до 40 А непрерывно. Поэтому, если вы не предпринимаете специальных шагов для дополнительног охлаждения микросхемы, мы рекомендуем ограничить непрерывные токи до менее чем 40 А. Даже при низком сопротивлении токового шунта 0.7 мОм плата может стать достаточно горячей, чтобы обжечь вас, когда ток находится в пределах десятках ампер, а микросхема не имеет какой-либо защиты от перегрева, поэтому тепловые проблемы следует учитывать при высоких токах.

Использование датчика:

Этот датчик имеет пять необходимых соединений: входной ток (IP+ и IP-), питание логической части (VCC и GND) и выход датчика (OUT).

Датчик требует напряжения питания от 4.5 В до 5.5 В, подключенное через контакты VCC и GND, которые помечены на нижней шелкографии, и датчик выводит аналоговое напряжение, линейно пропорциональное входному току.

Контакт FILTER позволяет регулировать пропускную способность платы, добавляя конденсатор CF к заземлению (для удобства рядом с контактом FILTER была добавлена заземляющая прокладка) параллельно с конденсатором 1 nF, который уже находится на плате. Без внешнего фильтрующего конденсатора полоса пропускания составляет 80 кГц. В техническом описании содержатся дополнительные сведения о том, как внешний конденсатор фильтра влияет на пропускную способность.

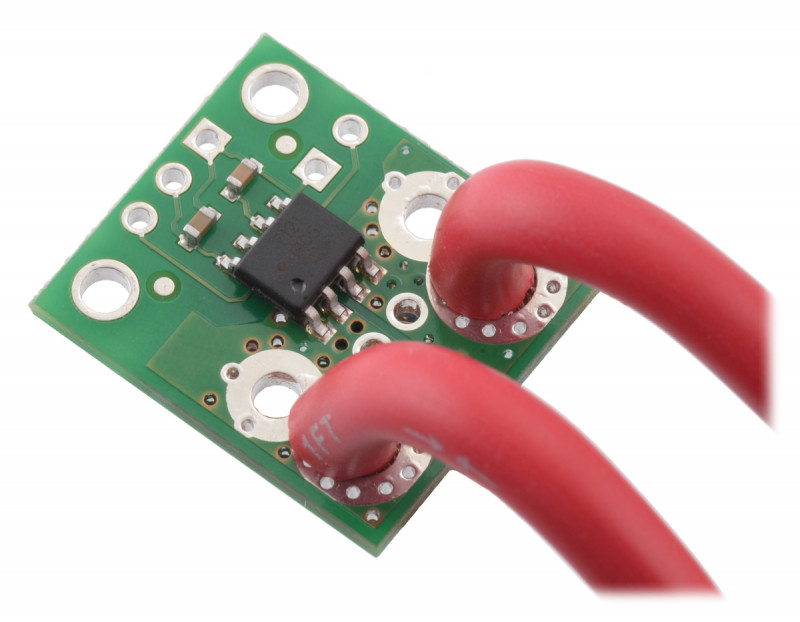

Вы можете подключить модуль датчика тока различными способами. Для слаботочных применений можно припаять 2.54 мм контакты штырей на плату через самую маленькую пару сквозных отверстий на стороне входного тока платы. Для применений с более высоким током вы можете припаять провода непосредственно к сквозным отверстиям, которые наилучшим образом соответствуют вашим проводам, или вы можете использовать клеммные разъемы без пайки. Самая большая пара сквозных отверстий достаточно велика для винтов М6.

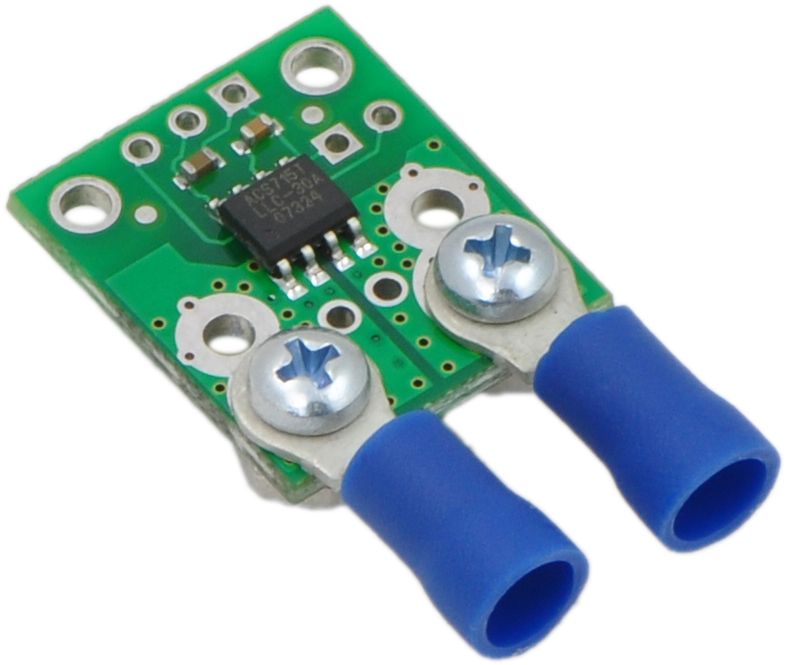

ACS7x4/ACHS-712x Модуль датчика тока, спаянный с высокоточными проводами и с безпаечными кольцевыми клеммными разъемами (не входит в комплект).

Предупреждение: Этот продукт предназначен для использования при напряжении ниже 30 В. Работа с более высокими напряжениями может быть чрезвычайно опасной и должна быть предпринята только квалифицированными специалистами с соответствующим оборудованием и защитным снаряжением.

Принципиальная электрическая схема:

Характеристики:

• Чувствительность: 0,040 В/А (При питании от источника 5В)
• Минимальное логическое напряжение: 4.5 В
• Максимальное логическое напряжение: 5.5 В
• Потребляемый ток: 15 мА
• Версия датчика: от -50А до +50А
• Размер: 17.78 x 20.32 мм
• Вес: 1.5 г
• Идентификационная маркировка:
  • Коды разработки печатных плат: cs01b
  • Другая маркировка печатных плат: 0J12458, пустой белый квадрат

Ссылки:

• Техническая информация на микросхему датчика ACHS-7121/7122/7123
• Техническая информация на микросхему датчика ACHS-7124/7125
• Габаритные размеры
• 3D модель
• Карта сверловки
