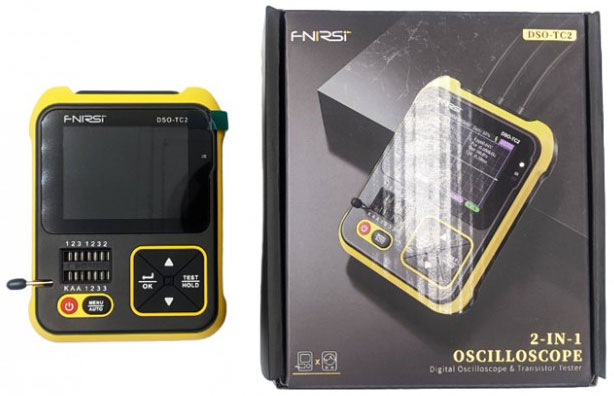

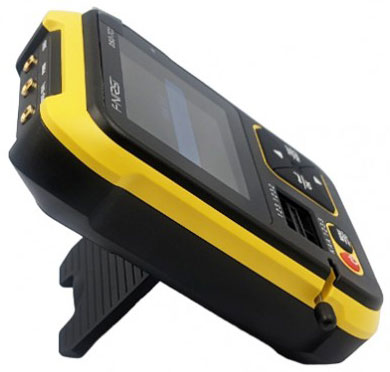

Осциллограф-мультитестер FNIRSI DSO-TC2 (со щупом P6100)

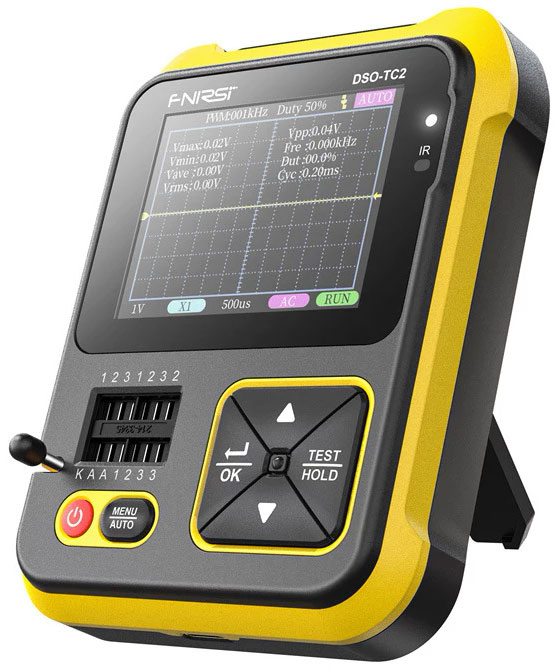

Портативный цифровой осциллограф FNIRSI DSO-TC2 со встроенным тестером компонентов и генератор тестовых ШИМ-сигналов. FNIRSI DSO-TC2 включает в себя цифровой одноканальный осциллограф (до 200 кГц), тестер электронных компонентов и генератор сигналов PWM. Прибор оснащен широкоформатным цветным TFT-дисплеем 2.4" (320х240) и питается от встроенного аккумулятора 1500 мАч.

Код производителя: DSO-TC2

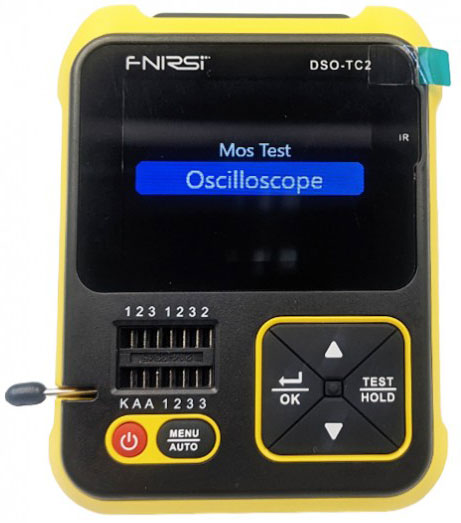

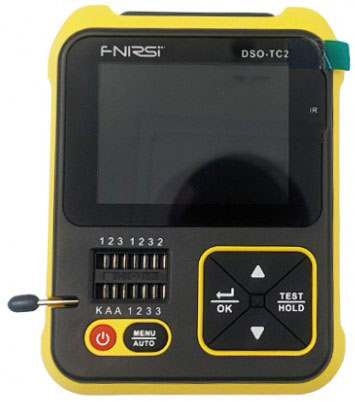

FNIRSI-TC2 работает в режиме осциллографа и тестера компонентов. При нажатии на кнопку питания, вы будете попадать в интерфейс выбора режима. Нажимайте клавиши со стрелками [Вверх]/[Вниз] для выбора. Выберите "Mos Test" и нажмите [OK], чтобы войти в режим тестирования компонентов. Выберите режим "Осцилограф", нажмите клавишу [OK], чтобы войти в режим осциллографа.

В режиме ESR-тестера тестируются полупроводники, сопротивление, индуктивность, определяется тип устройства, напряжение включения, полярность выходов, емкость соединения и т.п.

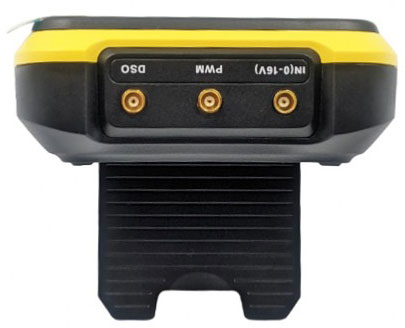

Наличие генератора тестовых ШИМ-сигналов с регулируемым коэффициентом заполнения расширяет функционал прибора. Можно также проверять инфракрасные пульты дистанционного управления.

FNIRSI DSO-TC2 - это идеальное устройство для быстрого сопряжения транзисторов, выявления смешанных поверхностных компонентов, а также для тестирования небольших партий компонентов. В режиме осциллографа прибор используется для проверки формы сигнала цепи.

Особенности:

• Многофункциональность: цифровой осциллограф, тестер электронных компонентов, генератор ШИМ-сигналов и другие функции в одном устройстве.
• Осциллограф имеет частоту дискретизации в реальном времени 2,5 Мвыб/с и полосу пропускания 200 кГц.
• Благодаря полной функции запуска (одиночный, обычный, автоматический), его можно использовать как для периодических аналоговых сигналов, так и для апериодических цифровых сигналов.
• Измеряет сигнал напряжения до ±400 В.
• Режим автоматических измерений.
• Автономный генератор ШИМ-сигналов (80 кГц/5,0 В) с регулируемым коэффициентом заполнения.
• Устройство автоматически выявляет и измеряет разные транзисторы: NPN-транзисторы, N-канальные и P-канальные полевые транзисторы, переходные полевые транзисторы, диоды, двойные диоды, тиристоры и т. д., а также пассивные компоненты (резисторы, катушки индуктивности, конденсаторы и т. д).
• Автоматическое определение полярности выводов.

Общие характеристики FNIRSI DSO-TC2:

• Дисплей: 2,4-дюймовый цветной TFT-экран со светодиодной подсветкой

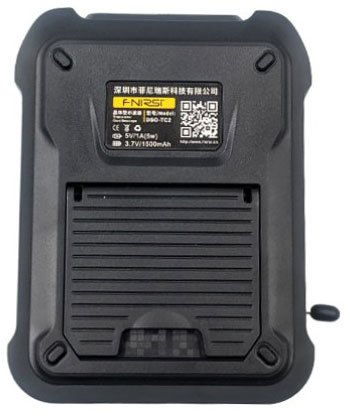

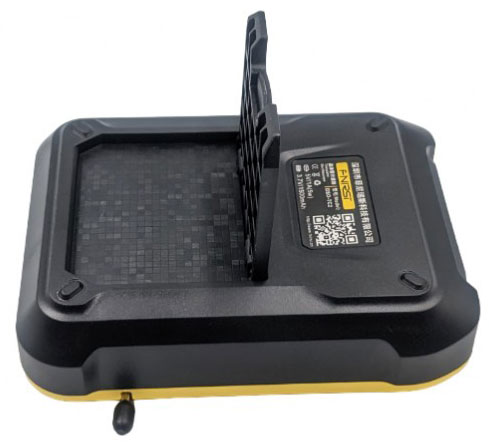

• Питание: литиевая аккумуляторная батарея емкостью 1500 мАч
• Зарядка: USB Type-C (+5 В)
• Габариты: 79 мм х 31 мм х 103 мм
• Вес: 298 г

Технические характеристики осциллографа:

• Частота дискретизации в реальном времени: 2.5 Мвыб/с
• Аналоговая полоса пропускания: 0 ~ 200 кГц
• Входное сопротивление: 1 МОм
• Режим входа: AC/DC
• Диапазон тестового напряжения: щуп 1:1: 80 Vpp (±40 В)
• щуп 10:1: 800 Vpp (±400 В)
• Вертикальная чувствительность: 10 мВ/дел ~ 10 В/дел (с шагом 1-2-5)
• Вертикальное смещение: регулируемое, с индикацией
• Диапазон горизонтальной развертки: 10 мкс/дел ~ 500 с/дел (с шагом 1-2-5)
• Режимы запуска: автоматический, обычный и одиночный
• Типы запуска: по растущему фронту, по спадающему фронту
• Уровень запуска: регулируемый, с индикацией
• Заморозка сигнала: есть (функция удержания HOLD)
• Автоматические измерения: максимум, минимум, среднее значение, среднеквадратичное значение, пик-пик, частота, период, коэффициент заполнения
• ШИМ-выход: частота: 0 ~ 80 кГц, коэффициент заполнения: 0 ~ 100%, амплитуда: 5.0 В

Возможности и характеристики тестера элементов:

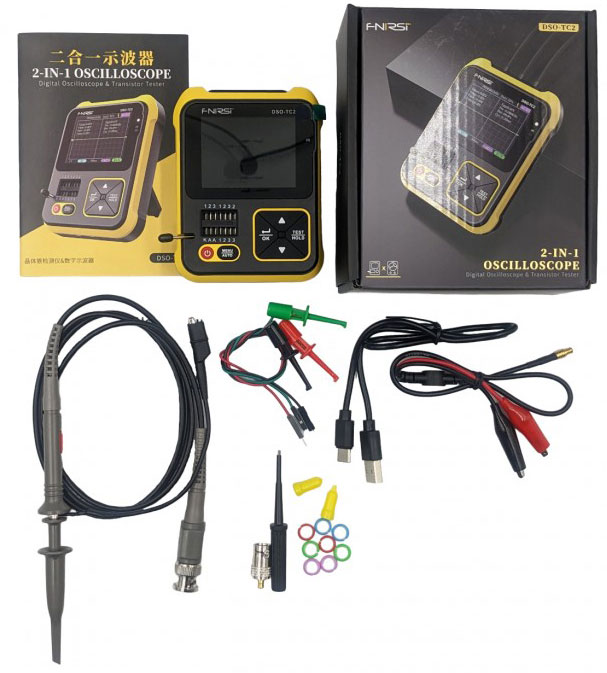

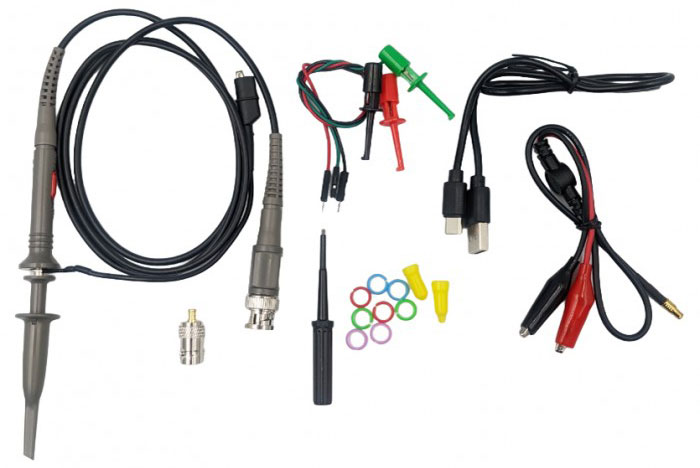

Комплектация:

• осциллограф DSO-TC2,
• щуп P6100,
• USB кабель USB-A на type-C для зарядки,
• кабель c зажимами типа крокодил для работы с генератором и комплект кабелей для работы с ESR-тестером, инструкция на английском языке.

Ссылки:

• инструкция (англ.)
